Ford Expedition U324 (2007-2008) — блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2007, 2008.

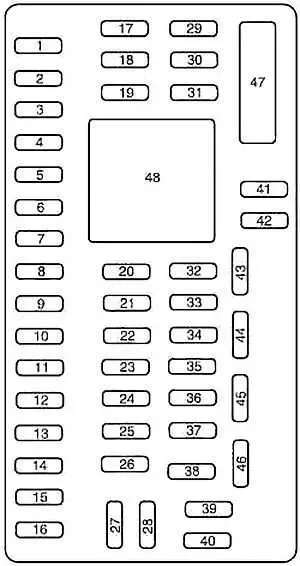

Схема блока предохранителей в салоне
Панель предохранителей расположена под правой частью приборной панели. Чтобы снять обшивку для доступа к блоку предохранителей, потяните панель на себя, наклоните ее в сторону и снимите. Для повторной установки совместите выступы с пазами на панели, затем нажмите на нее. Чтобы снять крышку блока предохранителей, нажмите на выступы с обеих сторон крышки, затем снимите крышку.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 30 | Умное окно №. 1 |
| 2 | 15 | Модуль памяти со стороны водителя |
| 3 | 15 | ФЭС, |
| Comandi audio del sedile posteriore | ||
| С.Д.А.Р.С. | ||
| 4 | 30 | Умное окно №. 2 |
| 5 | 10 | подсветка клавиатуры, |
| активация третьего ряда сидений | ||
| Межблок замены тормозов (BSI), | ||
| СПДЖБ | ||
| 6 | 20 | Индикаторы направления |
| 7 | 10 | Фары ближнего света (левые) |
| 8 | 10 | Фары ближнего света (правые) |
| 9 | 15 | Внутреннее освещение |
| 10 | 15 | Подсветка, лампы-лужи |
| 11 | – | Не используется |
| 12 | 7.5 | Выключатель питания зеркала, |
| Переключатель памяти водительского сиденья | ||
| 13 | – | Не используется |
| 14 | 10 | Электрический модуль задней двери – обслуживание электропитания |
| 15 | 10 | Климат-контроль |
| 16 | – | Не используется |
| 17 | 20 | Все они блокируют питание двигателя, |
| Отпирание двери багажного отделения, | ||
| Подъемные стеклянные выпуски | ||
| 18 | 20 | Не используется (запасной) |
| 19 | 25 | Задний стеклоочиститель |
| 20 | 15 | Регулируемые педали, |
| Канал передачи данных | ||
| 21 | 15 | Противотуманные огни, |
| Угловые светильники | ||
| 22 | 15 | Реле стояночного света |
| 23 | 15 | Фары дальнего света |
| 24 | 20 | Реле звукового сигнала |
| 25 | 10 | Лампы по запросу, |
| Бардачок, | ||
| козырек | ||
| 26 | 10 | Приборная доска |
| 27 | 20 | Interruttore di Accensione |
| 28 | 5 | Радио |
| 29 | 5 | Приборная доска |
| 30 | 5 | Не используется (запасной) |
| 31 | 10 | Компас |
| Зеркало заднего вида с автоматическим затемнением | ||
| 32 | 10 | Форма проверки ограничений |
| 33 | – | Не используется |
| 34 | 5 | Не используется (запасной) |
| 35 | 10 | Задний парковочный ассистент, 4×4 |
| 36 | 5 | PATS-трансивер |
| 37 | 10 | Климат-контроль |
| 38 | 20 | Сабвуфер/усилитель (аудиофильская магнитола) |
| 39 | 20 | Радио |
| 40 | – | Не используется |
| 41 | – | Не используется |
| 42 | 10 | Зарядная катушка аккумулятора для буксировки прицепа |
| 43 | 10 | Логика заднего дворника |
| 44 | – | Не используется |
| 45 | 5 | Логика передних дворников |
| 46 | 7.5 | Климат-контроль, |
| Вспомогательное реле управления | ||
| 47 | 30 | Электрические стеклоподъемники, |
| Люк | ||
| 48 | – | Не используется |

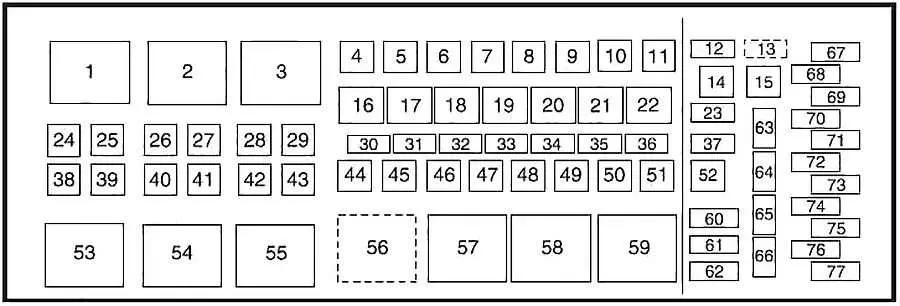

Схема блока предохранителей в моторном отсеке

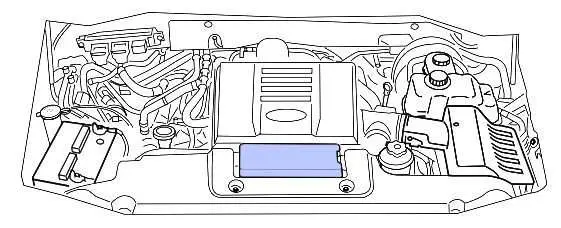

Распределительная коробка расположена в моторном отсеке.
ПРОЧИТАЙТЕ Ford EcoSport (2007-2012) – блок предохранителей и реле
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | – | Реле 20лататор |
| 2 | – | Не используется |
| 3 | – | Реле обогрева заднего стекла |
| 4 | 30 | Сиденья третьего ряда (со стороны водителя) |
| 5 | 40 | Буксировочный крюк прицепа (электрический тормоз) |
| 6 | 60 | АБС (клапана) |
| 7 | – | Не используется |
| 8 | 40 | Сиденья с подогревом/охлаждением |
| 9 | 60 | АБС (насос) |
| 10 | 20 | Розетка на задней консоли |
| 11 | 30 | Вспомогательный вентилятор |
| 12 | 25 | Буксировочный крюк прицепа (габаритные огни) |
| 13 | 30 | Тягово-сцепное устройство прицепа (зарядка аккумулятора) |
| 14 | – | Не используется |
| 15 | – | Не используется |
| 16 | – | Реле муфты кондиционера |
| 17 | – | Не используется |
| 18 | – | Реле топливного насоса |
| 19 | – | Резервное реле |
| 20 | – | Реле разъема буксировки прицепа (левый указатель поворота) |
| 21 | – | Реле разъема тягово-сцепного устройства (правый указатель поворота) |
| 22 | – | Не используется |
| 23 | 15 | Зеркала с подогревом |
| 24 | 40 | 20латорный двигатель |
| 25 | – | Не используется |
| 26 | – | Не используется |
| 27 | 30 | Электрическая подъемная дверь |
| 28 | 40 | Обогреватель заднего стекла, |
| Зеркало с подогревом | ||
| 29 | 30 | Пассажирское сиденье |
| 30 | 10 | Муфта кондиционера |
| 31 | 15 | Стоп-сигналы |
| 32 | 20 | Помпа ди бензина |
| 33 | 20 | Замена ламп |
| 34 | 25 | Тягово-сцепное устройство прицепа (стоп-сигналы/указатели поворота) |
| 35 | 20 | Модуль 4×4 |
| 36 | 10 | Модуль управления силовым агрегатом (PCM): поддержание мощности |
| Воздухозаборник контейнера | ||
| 37 | 15 | Б + изменение |
| 38 | 30 | Сиденья третьего ряда (со стороны пассажира) |
| 39 | 50 | Пневматический подвесной насос |
| 40 | 30 | закуска |
| 41 | 20 | IP-точка питания/консоль |
| 42 | – | Не используется |
| 43 | 20 | Модульный двигатель 4 × 4 |
| 44 | – | Не используется |
| 45 | 30 | Водительское сиденье |
| 46 | 40 | Палка багажника/багажника |
| 47 | 30 | Пневматические подвески – электромагнитные клапаны |
| 48 | – | Не используется |
| 49 | 30 | Передний дворник/омыватели |
| 50 | 30 | ПКМ – шина |
| 51 | 20 | Разъем для зарядки |
| 52 | 20 | легче |
| 53 | – | Реле пневмоподвески |
| 54 | – | Реле стартера |
| 55 | – | Реле фаркопа прицепа (стояночный свет) |
| 56 | – | Реле фаркопа прицепа (зарядное устройство аккумулятора) |
| 57 | – | Реле запуска/пуска |
| 58 | – | Не используется |
| 59 | – | ПКМ реле |
| 60 | – | Светодиод запуска одним касанием |
| 61 | – | Диод муфты кондиционера |
| 62 | – | Диод топливного насоса |
| 63 | 15 | Тягово-сцепное устройство прицепа (фонарь заднего хода) |
| 64 | – | Не используется |
| 65 | 10 | Логика пневмоподвески |
| 66 | – | Не используется |
| 67 | 10 | Змеевик вентилятора |
| 68 | – | Не используется |
| 69 | 30 | Run/Start – панель предохранителей в салоне |
| 70 | 20 | ПКМ (датчики) – EFC, |
| Катушка сцепления кондиционера | ||
| 71 | 5 | Топливная катушка, |
| ИСП-Р | ||
| 72 | 20 | ПКМ (катушки зажигания) |
| 73 | 5 | Включение коробки передач |
| 74 | 20 | PCM (сенсоры) – HE GO/CMS, |
| МАФС, | ||
| ЭВМВ, | ||
| ЦМСВ, | ||
| Изменение скорости, | ||
| VCT | ||
| 75 | 5 | Встроенные наконечники колес 4×4 с соленоидом (IWE) |
| 76 | 20 | ПКМ – ВПВР |
| 77 | 10 | Логика ABS, ПВХ с подогревом |
