Ford Escape (2013) — блок предохранителей
Схемы предохранителей и блоки реле — Ford Escape
Применяется к автомобилям, выпущенным в разные годы:
за 2013 г.
Пассажирский салон
Панель предохранителей находится с правой стороны под перчаточным ящиком (снимите нижнюю часть перчаточного ящика).
| Номер | Ампер [A] | описание |
|---|---|---|
| 56 | 20A | Поставка топливного насоса, расходомера воздуха |
| 57 | – | Не используется |
| 58 | – | Не используется |
| 59 | 5A | Пассивный противоугонный передатчик-приемник |
| 60 | 10 | Освещение салона, переключатель на двери водителя, освещение перчаточного ящика, переключатель на потолочной консоли |
| 61 | 20A | Зажигалка, розетка |
| 62 | 5A | Модуль датчика дождя, зеркало заднего вида с автоматическим затемнением |
| 63 | – | Не используется |
| 64 | – | Не используется |
| 65 | 10 | Отпирание задней двери |
| 66 | 20A | Электропривод отпирания двери водителя, двойной замок |
| 67 | 7,5 | SYNC®, многофункциональный дисплей, модуль системы глобального позиционирования |
| 68 | – | Не используется |
| 69 | 5A | Приборная доска |
| 70 | 20A | Централизованная блокировка и разблокировка |
| 71 | 10 | Головка управления отоплением (кондиционер с ручным управлением), автоматическое электронное регулирование температуры Duelo |
| 72 | 7,5 | Модуль маховика |
| 73 | 5A | Разъем для передачи данных |
| 74 | 15A | Блок питания дальнего света фар |
| 75 | 15A | Блок питания противотуманных фар |
| 76 | 10 | Блок питания фонарей заднего хода |
| 77 | 20A | Блок питания омывателя лобового стекла |
| 78 | 5A | Замок зажигания, кнопка запуска |
| 79 | 15A | Радио, навигация, DVD-плеер, сенсорный экран, аварийка, выключатель замка двери |
| 80 | 20A | Доставка люка |
| 81 | 5A | Радиочастотный приемник |
| 82 | 20A | Реле дель лавакристалло |
| 83 | 20A | Центральный замок |
| 84 | 20A | Питание для отпирания приводных дверей, двойное запирание |
| 85 | 7,5 | Электронные балласты 15 |
| 86 | 10 | Модуль подушек безопасности, система классификации пассажиров, индикатор отключения подушки безопасности пассажира |
| 87 | – | Не используется |
| 88 | – | Не используется |
| 89 | – | Не используется |
Вано моторе

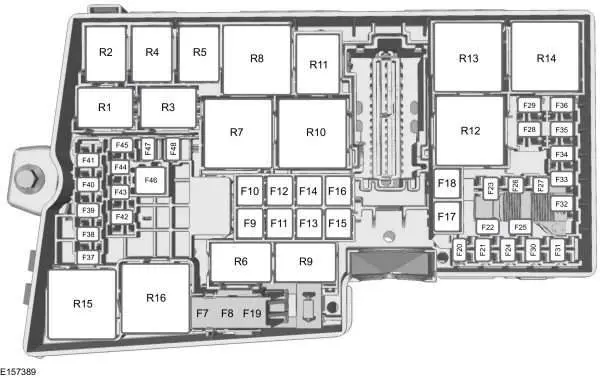

Распределительная коробка расположена в моторном отсеке (слева).
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | – | Не используется |
| F2 | – | Не используется |
| F3 | – | Не используется |
| F4 | – | Не используется |
| F5 | – | Не используется |
| F6 | – | Не используется |
| F7 | 40 А** | Антиблокировочная/насосная тормозная система с электронной программой стабилизации. |
| F8 | 30А ** | Электронный клапан программы стабилизации |
| F9 | – | Не используется |
| F10 | 40 А** | Двигатель вентилятора отопителя |
| F11 | – | Не используется |
| F12 | 30А ** | Предохранитель реле модуля управления коробкой передач |
| F13 | 30А ** | Реле стартера |
| F14 | 25А ** | Электропривод заднего стекла (без управления дверями) |
| F15 | 20А ** | Передняя зажигалка/розетка |
| F 16 | 25А ** | Лобовое стекло (без дверного контроллера) |
| F17 | 20А ** | Задняя розетка |
| F18 | 20А ** | Центральная розетка |
| F19 | 5A * | Антиблокировочная система тормозов / электронная программа стабилизации 15 источников питания |
| F20 | 15 А * | Корно |
| F21 | 5A * | Interruttore della Luce |
| F22 | 15 А * | Система мониторинга батареи |
| F23 | 5A * | Катушки реле |
| F24 | 5A * | Модуль переключателя света |
| F25 | 10 А * | Наружное зеркало с электроприводом (без дверного контроллера) |
| F26 | 5A * | Сила жизнеобеспечения |
| F27 | 15 А * | Муфта кондиционера |
| F28 | 10 А * | Мощность автомобиля – топливная форсунка |
| F29 | 2 5А* | Обогреватель заднего стекла |
| F30 | – | Не используется |
| F31 | 5A * | Вентилятор охлаждения масла трансмиссии (специально для Ближнего Востока) |
| F32 | 15 А * | Мощность автомобиля |
| F33 | 10 А * | Мощность автомобиля 2 |
| F34 | 10 А * | Мощность автомобиля 3 |
| F35 | 15 А * | Мощность автомобиля 4 |
| F36 | 5A * | Активные сетчатые шторы |
| F37 | 10 А * | Датчик классификации пассажира/индикатор отключения подушки безопасности пассажира с электроприводом |
| F38 | 5A * | Модуль управления двигателем/питание зажигания к модулю управления коробкой передач |
| F39 | 5A * | Дневные ходовые огни/питание модуля управления фарами |
| F40 | 5A * | 15-позиционный электронный усилитель руля |
| F41 | 20A * | Питание блока управления кузовным оборудованием 15 |
| F42 | 15 А * | Задний стеклоочиститель |
| F43 | 15 А * | Питание блока управления фарами |
| F44 | 15 А * | Передние противотуманные фары для дневных ходовых огней |
| F45 | – | Не используется |
| F46 | 50А ** | Интеллектуальные модули электродвигателей стеклоочистителей |
| F47 | – | Не используется |
| F48 | 5A * | Клавиатура |
| R1 | – | Не используется |
| R2 | Микротрансмиттер | Корно |
| R3 | – | Вентилятор охлаждения масла силового агрегата (специально для Ближнего Востока) |
| R4 | – | Передние противотуманные фары для дневных ходовых огней |
| R5 | – | Не используется |
| R6 | – | Не используется |
| R7 | – | Не используется |
| R8 | Мини-реле | Вспомогательное реле задержки |
| R9 | – | Не используется |
| R10 | Мини-реле | Реле стартера |
| R11 | Микротрансмиттер | Муфта кондиционера |
| R12 | Силовое реле | Охлаждающий вентилятор |
| R13 | Мини-реле | Вентилятор отопителя |
| R14 | Мини-реле | Реле управления двигателем |
| R15 | Силовое реле | Обогрев заднего стекла |
| R16 | Силовое реле | Включение 15 |
| *Мини-предохранители ** Патронные предохранители |
ботинок

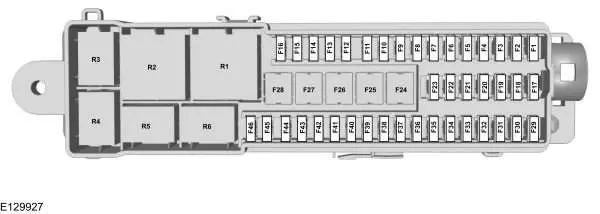

Панель предохранителей находится в багажнике за нишей со стороны пассажира.
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | 5A | Входной модуль для заслонки зарядки без помощи рук |
| F2 | 10 | Бесключевой автомобильный модуль |
| F3 | 5A | Бесключевые дверные ручки автомобиля |
| F4 | 25A | Блок управления левой передней дверью |
| F5 | 25A | Блок управления передней правой двери |
| F6 | 25A | Контроллер задней двери слева |
| F7 | 25A | Блок управления правой дверью багажника |
| F8 | – | Не используется |
| F9 | 25A | Мотор водительского сиденья |
| F10 | 5A | Логическое питание модуля памяти сиденья водителя |
| F11 | 5A | Питание задней катушки зажигания |
| F12 | – | Не используется |
| F13 | – | Не используется |
| F14 | – | Не используется |
| F15 | – | Не используется |
| F 16 | – | Не используется |
| F17 | – | Не используется |
| F18 | – | Не используется |
| F19 | – | Не используется |
| F20 | – | Не используется |
| F21 | – | Не используется |
| F22 | – | Не используется |
| F23 | 25A | Усилитель звука |
| F24 | 30A | Преобразователь постоянного/переменного тока |
| F25 | 25A | Электрические подъемные ворота |
| F26 | 40A | Аксессуары / Блок питания буксирного модуля 30 1 |
| F27 | – | Не используется |
| F28 | – | Не используется |
| F29 | 5A | Система обнаружения слепых зон, камера заднего вида с системой помощи при парковке. |
| F30 | 5A | Форма помощи при парковке |
| F31 | – | Не используется |
| F32 | 5A | Преобразователь постоянного/переменного тока |
| F33 | – | Не используется |
| F34 | 20A | Обогрев водительского сиденья |
| F35 | 20A | Обогрев пассажирского сиденья |
| F36 | – | Не используется |
| F37 | 5A | Люк |
| F38 | – | Не используется |
| F39 | – | Не используется |
| F40 | – | Не используется |
| F41 | – | Не используется |
| F42 | – | Не используется |
| F43 | – | Не используется |
| F44 | – | Не используется |
| F45 | – | Не используется |
| F46 | – | Не используется |
| R1 | Силовое реле | Заднее весло 15 |
| R2 | – | Не используется |
| R3 | – | Не используется |
| R4 | – | Не используется |
| R5 | – | Не используется |
| R6 | – | Не используется |
