Ford Escape (2001–2007) — Блок предохранителей
Содержание
Схемы блока предохранителей и реле — Ford Escape
Применяется к автомобилям, выпущенным в разные годы:
2001, 2002, 2003, 2004, 2005, 2006, 2007.
Блок предохранителей в салоне
Панель предохранителей расположена на левой задней панели (2001–2004 гг.) или справа на центральной консоли рядом с приборной панелью (2005–2007 гг.). Снимите крышку панели, чтобы получить доступ к предохранителям. Чтобы извлечь предохранитель, используйте специальный инструмент, расположенный на крышке панели предохранителей.

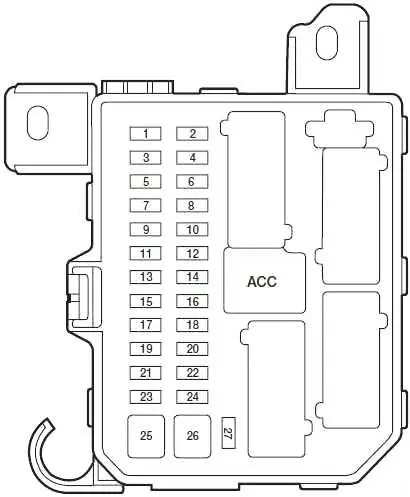

2001-2004 Диаграмма
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 5 | Электромагнитный клапан управления вентиляцией цилиндров |
| 2 | 5 | Реле вентилятора (катушка), реле давления PCM, реле вентилятора (катушка), реле заднего оттаивания (катушка; до 2002 г.). |
| 3 | 10 | Электродвигатель заднего стеклоочистителя, Электродвигатель заднего стеклоочистителя, Реле заднего стеклоочистителя (катушка) |
| 4 | 10 | Модуль управления полным приводом, комбинация приборов (предупреждение управления системой пассивной безопасности) |
| 5 | 5 | Блок ABS (EVAC & FILL), блок ASC, модуль управления ограничениями (RCM), главное программное обеспечение ASC для блока ASC, часовой пружинный переключатель (с 2003 г.). |
| 6 | 10 | Вспышка, фонари заднего хода, модуль помощи при парковке (PAM; 2003 г.в.). |
| 7 | 10 | Пассивный противоугонный передатчик-приемник (PATS), модуль контроля ограничения, предохранитель EEC (с 2003 г.). |
| 8 | 10 | Комбинация приборов, реле блокировки коробки передач (катушка), сигнал O/D для PCM, GEM (с 2003 г.), электронный блок управления зеркалом (с 2003 г.) |
| 9 | 3 | Реле PCM (обмотка), реле вентилятора 1, 2, 3 (обмотка), реле климат-контроля (обмотка) |
| 10 | 20 | Мотор переднего стеклоочистителя, мотор омывателя переднего стекла |
| 11 | 10 | Реле ACC (соленоид), соленоид блокировки ключа, GEM, реле IGN (соленоид; до 2002 г.), реле стартера (соленоид; до 2002 г.) |
| 12 | 5 | Радио, часы (до 2002 г.) |
| 13 | – | Не используется |
| 14 | 20 | Более легкий |
| 15 | 15 | Реле габаритных огней, передние габаритные огни, регистрационные огни, задние фонари, реле габаритных огней (катушка), предохранитель прицепа, предохранитель освещения |
| 16 | 10 | Комбинация приборов, зеркало заднего вида, GEM, подогрев сидений (с 2003 г.). |
| 17 | 15 | Крышный двигатель |
| 18 | 5 | Освещение: комбинация приборов, отопитель, магнитола, аварийка, переключатель заднего оттаивания, переключатель 4WD, переключатель передних противотуманных фар. |
| 19 | 10 | Усилитель сабвуфера |
| 20 | 15 | Сигналы Поворота, Сигналы Поворота, Передние Поворотники, Передние Поворотники, Задние Поворотники, Поворотники Прицепа, Вспышки |
| 21 | 10 | Габаритные огни прицепа |
| 22 | 15 | Не используется |
| 23 | 20 | 2002 г. и далее: эстафета звукового сигнала |
| 15 | до 2001 года: Хорн | |
| 24 | 15 | Стоп-сигналы, верхний стоп-сигнал, стоп-сигнал прицепа, блок ABS, блок ASC (выключатель положения педали тормоза), PCM, соленоид переключения передач |
| 25 | 30 | Электрические стеклоподъемники |
| 26 | 30 | Электродвигатели замка, GEM (катушка реле замка двери), сиденье, реле 4WD (с 2003 г.). |
| 27 | 10 | GEM, Аудио, Комбинация приборов, Внутреннее освещение, Подсветка карты, Погрузочный свет, Разъем канала передачи данных (с 2003 года). |
| ACC | Вспомогательное реле | |

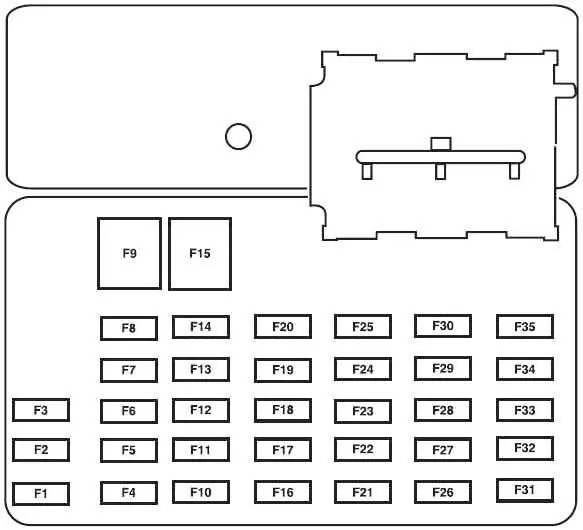

Схема 2005-2007 гг.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 15 | Буксировочные фонари для прицепов |
| 2 | – | Не используется |
| 3 | 15 | Передние и задние габаритные огни |
| 4 | 10 | Interruttore di Accensione |
| 5 | 2 | Модуль управления силовым агрегатом (реле PCM), реле топливного насоса, реле главного вентилятора, реле высокой/низкой скорости 2 вентиляторов, модуль PATS |
| 6 | 15 | Высокий центральный стоп-сигнал (CHMSL), стоп-сигналы, PCM, антиблокировочная система тормозов (ABS), круиз-контроль, выключатель тормоза |
| 7 | 10 | Комбинация приборов, диагностический разъем, переключатель зеркала заднего вида, магнитола |
| 8 | 5 | из 2007: Освобождение банки |
| 9 | 30 | Электрические замки, сидения с электроприводом. |
| 10 | 15 | Зеркала с подогревом |
| 11 | 15 | Люк, электрохромное зеркало |
| 12 | 5 | Радио |
| 13 | – | Не используется |
| 14 | – | Не используется |
| 15 | 30 | Электрические окна |
| 16 | 15 | Сабвуфер |
| 17 | 15 | Погруженные балки |
| 18 | 10 | 4WD |
| 19 | – | Не используется |
| 20 | 15 | Корно |
| 21 | 10 | до 2006 г.в. Мотор заднего дворника, задний омыватель |
| 15 | 2007 г.в.: Электродвигатель заднего стеклоочистителя, омыватель заднего стекла. | |
| 22 | 10 | Приборная доска |
| 23 | – | Не используется |
| 24 | 20 | Более легкий |
| 25 | 20 | Мотор переднего стеклоочистителя, мотор омывателя переднего стекла |
| 26 | 5 | Переключатель режимов системы кондиционирования |
| 27 | 5 | Слив канистры (до 2006 г.), переключатель блокировки регулирования скорости |
| 28 | 10 | Приборная доска |
| 29 | 10 | Помощь при парковке сзади |
| 30 | – | Не используется |
| 31 | – | Не используется |
| 32 | 10 | Блокировка переключения тормозов |
| 33 | 15 | Модуль подушек безопасности, индикатор отключения подушки безопасности пассажира (PAD), датчик классификации пассажира (OCS) |
| 34 | 5 | Модуль ABS, Вакуумирование и заполнение, Контроль скорости |
| 35 | 5 | Модуль подогрева сидений, 4WD |
Блок предохранителей в моторном отсеке
Распределительная коробка расположена в моторном отсеке.
ЧИТАЙТЕ Ford Kuga (2018-2019) – блок предохранителей и реле
График 2001-2004 гг.
| Предохранитель | Ампер [A] | описание |
|---|---|---|
| Корно | 15 | Корно |
| В/Л ЛВ | 15 | Фара (левая дальнего/ближнего света, дальнего света) |
| В/Л правая | 15 | Фара (справа вверху/внизу, дальний свет) |
| ЕЭС | 5 | ЕЭК (КПВР) |
| НА ДОРОГЕ | 15 | HEGO 1,2, CMS 1,2, ВМВ |
| ТОПЛИВО | 20 | Топливный насос, EEC (FPM) |
| СЕДИЛИ ХТД | 30 | Подогрев сидений (при наличии) |
| INJ | 30 | CEE (VPWR), EVR, MAF, I AC, перегородка, предохранитель HEGO (с 2003 г.). |
| ГЛАВНАЯ | 120 | главный |
| ALT | 15 | Генератор/регулятор |
| DRL | 15 | Блок дневных ходовых огней (ДХО) (питание), реле ДХО |
| DRL2 | 15 | по модулю ДХО |
| СТАБИЛЬНЫЙ | 10 | ДХЛЕВ |
| мощность 1 | 15 | Вспомогательная розетка |
| MIST | 20 | Противотуманные фары, противотуманные фары указатели поворота |
| Кондиционер | 15 | Муфта кондиционера |
| АБС | 25 | Антиблокировочная система тормозов (ABS) SOL, EVAC & FILL (с 2003 г.). |
| мощность 2 | 15 | Вспомогательная розетка |
| ГЛАВНАЯ ИГ | 40 | Аввиаменто |
| HTR | 40 | Двигатель обдува, реле двигателя обдува |
| 1 баттон | 40 | JB — реле вспомогательных устройств, магнитола, реле TNS, прикуриватель, комбинация приборов, электрозеркала, GEM, реле задержки вспомогательных устройств (с 2003 г.), электростеклоподъемники (с 2003 г.), люк (с 2003 г.), часы (до 2002 г.). |
| (АБС) | 60 | Двигатель ABS, EVAC & FILL (с 2003 г.). |
| 2 баттон | 40 | JB — Радио, CD-чейнджер, комбинация приборов, плафоны, подсветка карты, фонари зарядки, реле звукового сигнала (с 2003 г.), GEM, электрические замки (с 2003 г.), круиз-контроль (с 2003 г.) |
| ГЛАВНЫЙ ВЕНТИЛЯТОР | 40 (2,0 л) 50 (3,0 л) | Главный вентилятор |
| РДЭФ | 30 | Задний обогреватель |
| ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР | 40 (2,0 л) 50 (3,0 л) | Дополнительный вентилятор |
| ОСНОВНОЙ ИСО ЦВЕ | реле ЦВЕ | |
| ISO ТОПЛИВНЫЙ НАСОС | Реле топливного насоса | |
| ОСНОВНОЙ ВЕНТИЛЯТОР ISO | Реле управления вентилятором низкой скорости (двигатель 2,0 л) | |
| Реле управления высокоскоростным вентилятором I (двигатель 3,0 л) | ||
| ДОБАВИТЬ ISO ВЕНТИЛЯТОРА | Реле 1 управления быстрым вентилятором (двигатель 2,0 л) | |
| Реле управления вентилятором низкой скорости (двигатель 3,0 л) | ||
| РЕЛЕ ДЕФ ISO | Реле заднего оттаивания | |
| РЕЛЕ ИЗО-СОСТОЯНИЯ | Реле стартера | |
| ДОБАВИТЬ ВЕНТИЛЯТОР 2 ISO | Реле 2 быстрого управления вентилятором (двигатель 3,0 л) | |
| Реле управления среднескоростным вентилятором 2 (двигатель 2,0 л) | ||
| ПРОТИВОТУМАННОЕ МИКРОРЕЛЕ | Реле противотуманных фар | |
| МИКРОРЕЛЕ КОНДИЦИОНЕРА | Реле муфты кондиционера | |
| МИКРОРЕЛЕ H/L | Фара (реле вверх/вниз, вправо/влево) | |
| ДИОД | – | |
| ДИОД | – | |

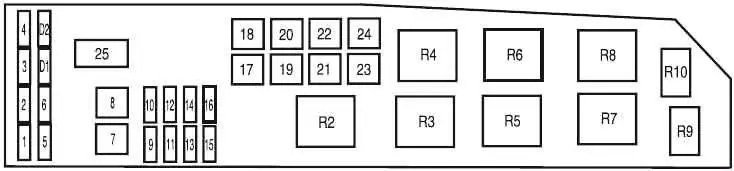

Схема 2005-2007 гг.
ЧИТАЙТЕ Ford Mondeo (2015-2019) – блок предохранителей и реле
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | – | Не используется |
| 2 | 25 | Мощность фар |
| 3 | 25 | Дальний свет, указатели поворота, освещение салона, питание фар |
| 4 | 5 | Поддержание мощности (KA PWR) |
| 5 | 15 | Подогреваемые датчики кислорода в выхлопных газах (HEGO) |
| 6 | 20 | Топливный насос |
| 7 | 40 | RUN/ACC — электронное зеркало заднего вида, прикуриватель, передний и задний дворник |
| 8 | 30 | Модуль управления силовым агрегатом (PCM), форсунки и катушка |
| 9 | 15 | Генератор |
| 10 | 30 | Сиденья с подогревом |
| 11 | 10 | PCM |
| 12 | 20 | Силовая установка |
| 13 | 20 | Противотуманные огни |
| 14 | 15 | Муфта кондиционера, реле кондиционера |
| 15 | 30 | Электромагнитный клапан антиблокировочной системы тормозов (ABS) |
| 16 | 25 | Панель предохранителей I/P (RUN/START) |
| 17 | 50 | Зажигание (основное) |
| 18 | 40 | Двигатель вентилятора |
| 19 | 40 | Дополнительное реле задержки – сабвуфер и 4WD, ближний свет фар |
| 20 | 60 | АБС |
| 21 | 40 | Звуковые сигналы, CHMSL, кластеры, электрические замки и сиденья с электроприводом |
| 22 | 40 (И4) 50 (V6) | Охлаждающий вентилятор |
| 23 | 40 | Задний обогреватель, реле стояночного света |
| 24 | 40 (И4) 50 (V6) | Вентилятор высокой/низкой скорости |
| 25 | – | Lato |
| R2 | ПКМ реле | |
| R3 | Реле топливного насоса | |
| R4 | Реле вентилятора охлаждения | |
| R5 | Реле вентилятора высокой/низкой скорости 1 | |
| R6 | Реле обдува двигателя | |
| R7 | Реле стартера | |
| R8 | Реле вентилятора высокой/низкой скорости 2 | |
| R9 | Реле противотуманных фар | |
| R10 | Реле кондиционера | |
| D1 | Не используется | |
| D2 | Диод кондиционера | |
