Ford Edge (2010) — блок предохранителей и реле
Содержание [-]
Это касается автомобилей, выпущенных в разные годы:
за 2010 г.

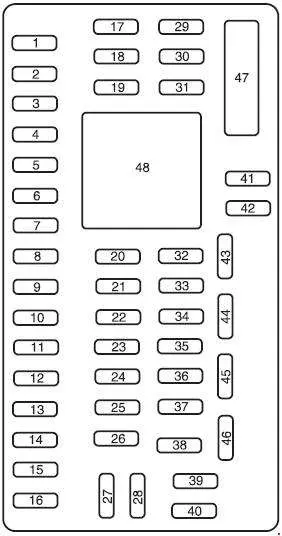

Пассажирский салон
Панель предохранителей расположена за обшивкой слева от места для ног водителя, рядом со стояночным тормозом за крышкой.
Чтобы снять обшивку, сдвиньте рычаг разблокировки вправо, а затем вытащите обшивку.
Чтобы снять крышку панели предохранителей, нажмите на выступы с обеих сторон крышки, а затем снимите крышку.
Чтобы переустановить крышку панели предохранителей, поместите верхнюю часть крышки на панель предохранителей, затем нажмите на нижнюю часть крышки, пока она не встанет на место. Аккуратно потяните крышку, чтобы убедиться, что она надежно закреплена.
Чтобы переустановить декоративную панель, совместите выступы в нижней части панели с пазами, нажмите на панель и сдвиньте рычаг разблокировки влево, чтобы закрепить панель.
Номер | Ампер [A] | описание |
---|---|---|
1 | 30A | Не используется (запасной) |
2 | 15A | Высокий стоп-сигнал (тормоз вкл./выкл.) |
3 | 15A | Модуль SYNC® |
4 | 30A | Интеллектуальное переднее окно водителя |
5 | 10 А. | Подсветка клавиатуры (сиденья второго ряда), блокировка тормозного переключателя (BSI) |
6 | 20A | Индикаторы направления |
7 | 10 А. | Фары ближнего света (левые) |
8 | 10 А. | Фары ближнего света (правые) |
9 | 15A | Внутреннее освещение; Лампы багажника. |
10 | 15A | Подсветка, лампы-лужи |
11 | 10 А. | Полный привод (AWD) |
12 | 7.5A | Электрический переключатель зеркал; Память водительского сиденья; Модуль водительского сиденья. |
13 | 5A | Спутниковое радио |
14 | 10 А. | Электрическая подъемная дверь |
15 | 10 А. | Кондиционер; Модуль GPS. |
16 | 15A | Не используется (запасной) |
17 | 20A | Блокировка мощности двигателя; Задняя дверь разблокирована. |
18 | 20A | Усилитель звука |
19 | 25A | Задний стеклоочиститель |
20 | 15A | Канал передачи данных |
21 | 15A | Противотуманные огни |
22 | 15A | Парковые светильники |
23 | 15A | Фары дальнего света |
24 | 20A | Реле звукового сигнала |
25 | 10 А. | Требуются лампы |
26 | 10 А. | Приборная доска |
27 | 20A | Interruttore di Accensione |
28 | 5A | Радио |
29 | 5A | Приборная доска |
30 | 5A | резерв |
31 | 10 А. | Не используется (запасной) |
32 | 10 А. | Модуль управления иммобилизацией |
33 | 10 А. | Не используется (запасной) |
34 | 5A | Датчик угла поворота рулевого колеса |
35 | 10 А. | Задний парктроник; датчик рыскания; Сиденья с подогревом. |
36 | 5A | Пассивный трансивер противоугонной системы |
37 | 10 А. | Климат-контроль |
38 | 20A | сабвуфер; Усилитель звука. |
39 | 20A | Радио |
40 | 20A | Не используется (запасной) |
41 | 15A | Зеркало заднего вида с автоматическим затемнением |
42 | 10 А. | Не используется (запасной) |
43 | 10 А. | Логика заднего дворника |
44 | 10 А. | Канал аксессуаров для клиентов |
45 | 5A | Логика передних дворников |
46 | 7.5A | Датчик классификации пассажиров (OCS); Индикатор отключения подушки безопасности пассажира (PADI). |
47 | переключатель 30А | Электрические окна |
48 | – | Вспомогательное реле с задержкой |

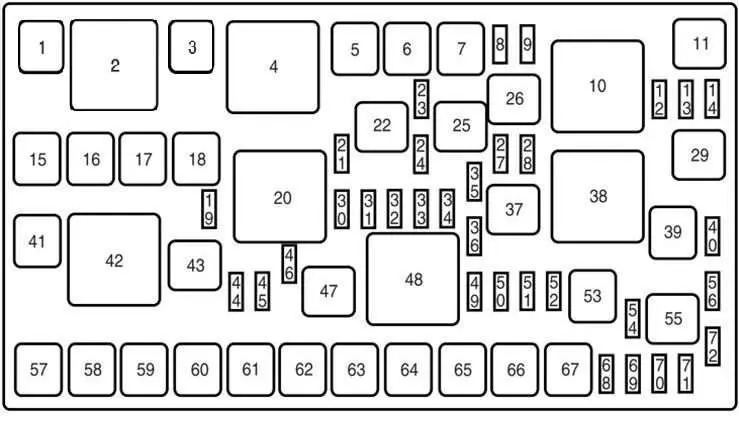

Вано моторе
Номер | Ампер [A] | описание |
---|---|---|
1 | – | Не используется |
2 | – | Реле двигателя вентилятора |
3 | – | Не используется |
4 | – | Не используется |
5 | 40 А ** | Вентилятор охлаждения (автомобили с прицепом) |
5 | 60 А ** | Вентилятор охлаждения (автомобили без прицепа) |
6 | 40 А ** | Вентилятор охлаждения (только при буксировке прицепа) |
7 | – | Не используется |
8 | 10 А * | Генератор |
9 | 20 А * | Стояночные огни для буксировки прицепа |
10 | – | Не используется |
11 | – | Реле стояночного света прицепа |
12 | – | Не используется |
13 | – | Не используется |
14 | – | Не используется |
15 | 40 А ** | двигатель насоса АБС |
16 | 30 А ** | Подогрев передних сидений |
17 | 20 А ** | Прикуриватель / Розетка |
18 | 20 А ** | Панорамный люк |
19 | – | Диод топливного насоса |
20 | – | Реле модуля управления силовым агрегатом (PCM). |
21 | 7,5 А * | PCM |
22 | – | Буксировка прицепа, реле левого стоп-сигнала и фонаря заднего хода |
23 | – | Встроенный светодиод запуска одним касанием. |
24 | 10 А * | Левый стоп-сигнал и указатель поворота прицепа |
25 | – | Реле разблокировки заднего сиденья |
26 | – | Реле топливного насоса |
27 | 10 А * | Разблокировка заднего сиденья |
28 | 15 А * | Зеркало с подогревом |
29 | – | Реле обогрева зеркал |
30 | 15 А * | Мощность автомобиля 1 |
31 | 10 А * | Мощность автомобиля 3 |
32 | 10 А * | Мощность автомобиля 2 |
33 | 15 А * | Мощность автомобиля 4 |
34 | – | Не используется |
35 | 10 А * | Муфта кондиционера |
36 | – | Не используется |
37 | – | Реле муфты кондиционера |
38 | – | Реле обогрева заднего стекла |
39 | 40 А ** | Обогреватель заднего стекла |
40 | – | Не используется |
41 | 30 А ** | закуска |
42 | – | Реле стартера |
43 | – | Реле лампы заднего хода |
44 | 10 А * | Замена ламп |
45 | – | Не используется |
46 | 10 А * | Стоп-сигнал/правое направление буксировки |
47 | – | Правый стоп-сигнал/реле заднего хода прицепа |
48 | – | Реле «Работа/Работа» |
49 | 10 А * | ПКМ ИСПР |
50 | 10 А * | Старт/запуск АБС |
51 | – | Не используется |
52 | 5А * | Питание диода топливного насоса |
53 | 30 А ** | Панель предохранителей в салоне — запуск |
54 | – | Не используется |
55 | – | Не используется |
56 | – | Диод муфты кондиционера |
57 | 40 А ** | Антиблокировочные клапаны тормозной системы |
58 | 30 А ** | Передний стеклоочиститель |
59 | 30 А ** | Электрическая подъемная дверь |
60 | 30 А ** | Сиденье водителя/модуль памяти |
61 | 30 А ** | Электро пассажирское сиденье |
62 | – | Не используется |
63 | 40 А ** | Двигатель вентилятора |
64 | 20 А ** | Прикуриватель / Розетка |
65 | 20 А ** | Прикуриватель / Розетка |
66 | 20 А ** | Прикуриватель / Розетка |
67 | – | Не используется |
68 | 15 А * | Помпа ди бензина |
69 | – | Не используется |
70 | – | Не используется |
71 | 10 А * | Выключатель тормоза (стоп-сигнал). |
72 | – | Не используется |
*Мини-предохранители ** Патронные предохранители |
