Ford EcoSport (2020-2021) — Блок предохранителей
Ford EcoSport — Схема блока предохранителей
Год производства: 2020, 2021.
Предохранители прикуривателя (электророзетка) Ford EcoSport Это предохранители 17 (спереди), 18 (сзади) В блоке предохранителей в моторном отсеке.
Автомобили выпущенные с 07.10.2019
АВТОМОБИЛИ С ЛЕВРУЛЬНЫМ РУЛЕМ

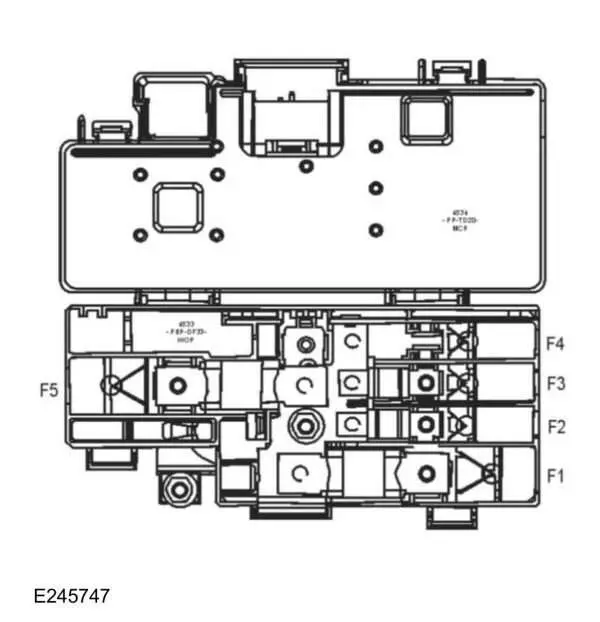

Блок предохранителей аккумулятора

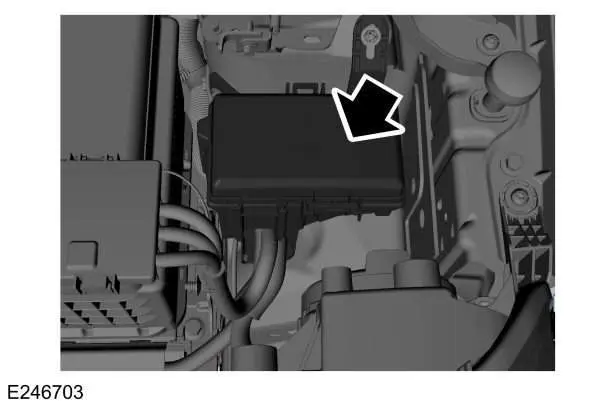

Этот блок предохранителей подключен к положительной клемме аккумуляторной батареи. Блок предохранителей в моторном отсеке

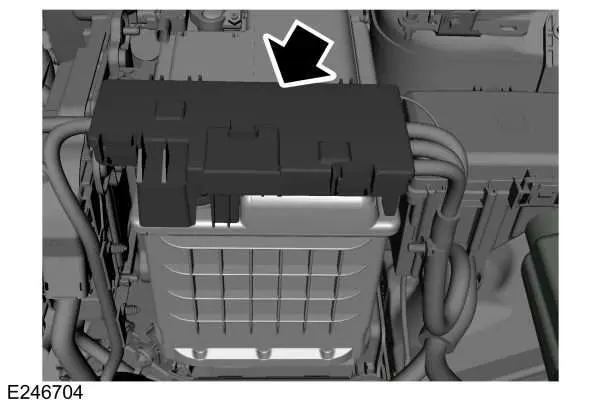

Этот блок предохранителей расположен в моторном отсеке. Блок предохранителей в салоне
АВТОМОБИЛИ С ПРАВОРУЛЬНЫМ УПРАВЛЕНИЕМ
Блок предохранителей аккумулятора
Этот блок предохранителей подключен к положительной клемме аккумуляторной батареи. Блок предохранителей в моторном отсеке

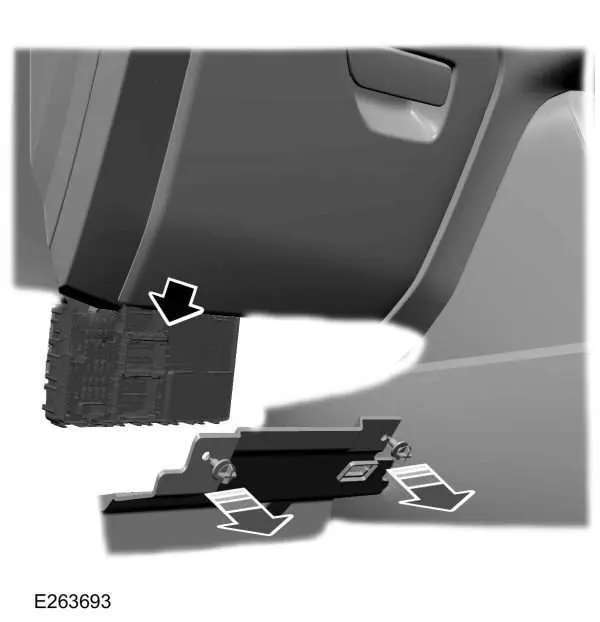

Этот блок предохранителей расположен в моторном отсеке. Блок предохранителей в салоне
Блок предохранителей в моторном отсеке
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 60 | Реле вентилятора охлаждения двигателя 2. |
| 2 | 50 | Реле вентилятора охлаждения двигателя 1. |
| 3 | 60 | Канделетта (Дизель). |
| 4 | 40 | Клапаны ABS с электронной системой стабилизации. |
| 5 | 20 | Реле блокировки рулевой колонки. |
| 6 | 40 | Реле электродвигателя переднего вентилятора. |
| 7 | 10 | Переключатель включения/выключения тормоза. |
| 8 | 20 | Мансардный оконный модуль. |
| 9 | 15 | Реле омывателя заднего стекла; Соленоид реле электродвигателя стеклоочистителя. |
| 10 | 7,5 | Реле муфты кондиционера. |
| 11 | 5 | Катушка гнездового реле; катушка реле звукового сигнала; Обмотка реле топливного насоса (кроме дизельного двигателя). |
| 14 | 10 | Зеркала с подогревом. |
| 15 | 5 | Датчик дождя; Соленоид реле омывателя заднего стекла. |
| 16 | 10 | Мотор заднего дворника. |
| 17 | 20 | Передняя розетка питания/крутящего момента. |
| 18 | 20 | Задняя розетка. |
| 19 | – | Не используется. |
| 20 | 20 А 30 А | Модуль управления силовой установкой; Модуль управления коробкой передач (Дизель DV5FD). |
| 21 | 15 | Нагревательный элемент лямбда-зонда; Датчик работы каталитического нейтрализатора (1.0 л); Клапан выпуска паров топлива (1.0 л); Электромагнитные клапаны изменения фаз газораспределения (1.0 л); Клапан дозирования – узел дозирования топлива (Дизель ДВ5ФД); Управление перепускным клапаном охладителя EGR (Дизель DV5FD); Вакуумный электромагнитный клапан (Дизель DV5FD); Датчик массовой температуры и расхода воздуха (DvNeo Diesel). |
| 22 | 10 | Катушка реле свечей накаливания (только DvNeo Diesel); Модуль свечей накаливания (только DvNeo Diesel); Обмотка реле вентилятора охлаждения двигателя 1; Обмотка реле вентилятора охлаждения двигателя 2; Обмотка реле муфты кондиционера; Регулируемый компрессорный клапан системы кондиционирования; Управление масляным насосом переменного объема (1.0 л); Электронный вакуумный регулирующий клапан (1.0 л); Соленоид реле впускного вентилятора (1.0 л); Поддержка работы водяного насоса (1.0 л); Обогреватель АКПП в сборе; Активный демпфер решетки воздухозаборника; Модуль полного привода. |
| 22 | 5 | Обмотка реле вентилятора системы охлаждения двигателя 1 (дизельный двигатель DV5FD); Обмотка реле вентилятора системы охлаждения двигателя 2 (дизельный двигатель DV5FD); Обмотка реле муфты кондиционера (Дизель DV5FD); Соленоид реле свечей накаливания (дизель DV5FD); Активная заслонка решетки воздухозаборника (Дизель DV5FD); Соленоид реле топливного насоса (дизель DV5FD). |
| 23 | 20 | Катушки зажигания (1.0л); Модуль буферного усилителя (только DvNeo Diesel). |
| 24 | 10 | Управление масляными насосами переменной производительности (только DvNeo Diesel); Термостат с электрическим подогревом (только DvNeo Diesel). |
| 25 | 15 | Питание модуля усилителя 1. |
| 26 | 20 | Модуль прицепа – зарядка аккумулятора.1 |
| 27 | – | Не используется. |
| 28 | 10 | Звуковой сигнал, левая сторона. |
| 29 | 10 | Звуковой сигнал, правая сторона. |
| 30 | 15 | Подогрев руля. |
| 31 | – | Не используется. |
| 32 | 30 | Питание модуля управления системами кузова от аккумуляторной батареи. |
| 33 | 60 | Система ABS с электронной системой стабилизации. |
| 34 | 50 | Модуль буксировки прицепа.1 |
| 35 | 40 | Реле обогрева заднего стекла; Коллективная радиоантенна. |
| 36 | 30 | Реле стартера. |
| 37 | 40 | Реле дополнительного воздушного отопителя 1. |
| 38 | 20 | Реле левого ближнего света. |
| 39 | 20 | Реле правого ближнего света. |
| 40 | 25 | Сиденья с подогревом. |
| 41 | 15 | Питание модуля усилителя 2. |
| 42 | 7,5 | Реле впускного вентилятора (1.0 л). |
| 46 | 30 | Модуль управления левой задней дверью; Питание переключателя электростеклоподъемника водительской двери (при руле слева, открывание/закрытие только нажатием кнопки со стороны водителя). |
| 47 | 20 А 25 А | Реле бензонасоса (1.0л); Электронное реле бензонасоса (Дизель DV5FD); Электронное реле топливного насоса (только DvNeo Diesel). |
| 48 | 30 | Модуль управления пассажирской дверью (с правым рулем); Модуль управления водительской дверью (с расположением руля слева). |
| 49 | 20 | Подача трансмиссионного масляного насоса (1.0 л); Реле подогревателя топлива (дизельный двигатель). |
| 55 | 10 | Регулировка угла наклона фар. |
| 56 | 5 | Электронный модуль гидроусилителя руля; Модуль управления коробкой передач. |
| 57 | 10 | Логика масляного насоса коробки передач (1.0 л); Соленоид реле подогревателя топлива (дизельный двигатель). |
| 58 | 10 | Задняя камера; Модули контроля слепых зон. |
| 59 | 5 | Модуль АБС. |
| 60 | 5 | Обмотка реле обогрева заднего стекла; Соленоид реле обогрева правого/левого лобового стекла. |
| 63 | 25 | Мотор стеклоочистителя. |
| 64 | 30 | Модуль управления кузовными системами – шина зажигания/стартера. |
| 69 | 40 | Обогрев лобового стекла, левая сторона. |
| 70 | 40 | Обогрев лобового стекла, правая сторона. |
| 74 | – | Не используется. |
| 75 | – | Не используется. |
1Подготовительное оборудование для электромонтажа модуля прицепа у официального дилера.
ПРОЧИТАЙТЕ Ford Ranger (2004-2012) – блок предохранителей и реле
| Курьер | описание |
|---|---|
| 12 | Модуль управления силовым агрегатом. |
| 13 | Реле стартера. |
| 43 | Розеточное реле. |
| 44 | Реле электродвигателя стеклоочистителя. |
| 45 | Реле переднего вентилятора. |
| 50 | Реле зажигания и стартера. |
| 51 | Реле блокировки рулевой колонки. |
| 52 | Реле акустической сигнализации. |
| 53 | Реле ближнего света левого света. |
| 54 | Реле омывателя заднего стекла. |
| 61 | Реле обогрева заднего стекла; Зеркала с подогревом; Коллективная радиоантенна. |
| 62 | Реле вентилятора охлаждения двигателя 2. |
| 65 | Реле топливного насоса (1.0 л); Реле подогревателя топлива (дизельный двигатель). |
| 66 | Реле правого ближнего света. |
| 67 | Реле муфты кондиционера. |
| 68 | Реле вентилятора охлаждения двигателя 1. |
| 71 | Канделетта (Дизель). |
| 72 | Реле обогрева лобового стекла справа. |
| 73 | Реле обогрева на левой стороне лобового стекла. |
| 76 | Реле дополнительного воздушного отопителя 2. |
| 77 | Реле впускного вентилятора (1.0 л); Электронное реле топливного насоса (Дизель DV5FD). |
| 78 | Не используется. |
| 79 | Реле дополнительного воздушного отопителя 1. |

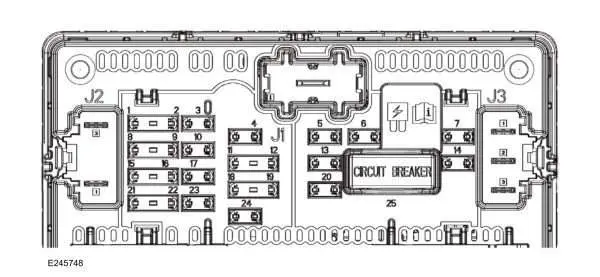

Блок предохранителей в салоне
| Номер | Ампер [A] | описание |
|---|---|---|
| F01 | 5 | Модуль управления дополнительной системой безопасности. |
| F02 | 5 | Датчик влажности и температуры автомобиля. |
| F03 | 10 | Задний модуль помощи при парковке. |
| F04 | 10 | Выключатель; Кнопка Пуск; Ключ зажигания. |
| F05 | 20 | Реле центрального замка (внутреннее реле BCM); Реле открытия центрального замка (внутреннее реле BCM). |
| F06 | 10 | Освещение с электровыключателем окон водительской и пассажирской дверей (открывается/закрывается нажатием кнопки со стороны водителя); Задержка отключения вспомогательного оборудования для переключателя стеклоподъемника двери водителя с электроприводом (открытие/закрытие кнопки одним нажатием только для окна со стороны водителя); Выключатель освещения мансардного окна; Отложенное отключение аксессуаров – модуль мансардного окна. |
| F07 | 30 | Модуль управления водительской дверью (с правым рулем); Модуль управления пассажирской дверью (руль с левой стороны). |
| F08 | 5 | Не используется. |
| F09 | 5 | Электрохромное внутреннее зеркало; Изменять; Сигнальная лампа подушки безопасности пассажира выключена. |
| F10 | 10 | Интеллектуальный диагностический разъем – питание. |
| F11 | 5 | Автомобиль со встроенным модемом (только). |
| F12 | 5 | Модуль датчика проникновения (автомобили с правосторонним управлением); Модуль датчика наклона (автомобили с правосторонним управлением). |
| F13 | 15 | Реле разблокировки двери водителя (внутреннее реле BCM); Двойное реле блокировки (внутреннее реле BCM). |
| F14 | 30 | Питание электрического выключателя стеклоподъемника водительской двери (при руле справа, открытие/закрытие нажатием кнопки со стороны водителя); Модуль управления правой задней дверью. |
| F15 | 15 | Фаркоп. |
| F16 | 15 | Передняя камера. |
| F17 | 15 | СИНХР. Электронная панель. |
| F18 | 7,5 | Не используется. |
| F19 | 7,5 | Модуль сирены сигнализации с батарейным питанием (автомобили с правосторонним управлением). |
| F20 | 10 | Не используется. |
| F21 | 7,5 | Модуль управления отоплением, вентиляцией и кондиционированием воздуха. |
| F22 | 7,5 | Интеллектуальный диагностический разъем – логический; Модуль управления рулевой колонкой; Приборная доска. |
| F23 | 20 | Модуль управления аудиосистемой; Модуль проигрывателя компакт-дисков. |
| F24 | 20 | Не используется. |
| F25 | 30 | Электродвигатели стеклоподъемников (стекла со стороны водителя открываются/закрываются нажатием кнопки). |
1Подготовительное оборудование для электромонтажа модуля прицепа у официального дилера.
ПРОЧИТАЙТЕ Ford Edge (2021-2022 гг.) — блок предохранителей и реле Блок предохранителей аккумулятора
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 250 | Блок предохранителей в моторном отсеке. |
| 2 | 60 | Электронный модуль гидроусилителя руля. |
| 3 | 100 | Модуль управления кузовными системами. |
| 4 | 70 | Реле дополнительного воздушного отопителя 2. |
| 5 | 275 | Доброжелательность. |
