Ford Crown Victoria (2003-2012) — Блок предохранителей
Содержание
Схемы блока предохранителей и реле — Ford Crown Victoria
Применяется к автомобилям, выпущенным в разные годы:
2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

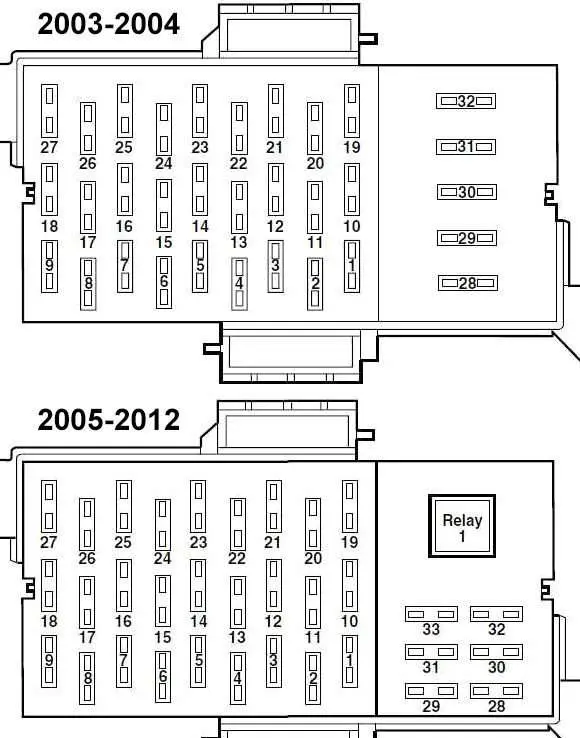

Схема блока предохранителей в салоне
Панель предохранителей расположена ниже и слева от рулевого колеса, рядом с педалью тормоза. Снимите крышку панели, чтобы получить доступ к предохранителям. Чтобы извлечь предохранитель, используйте специальный инструмент, расположенный на крышке панели предохранителей.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 15 | 2003-2004: Аудиосистема, CD-чейнджер. |
| 2005-2006: Такси, комбинация приборов, модуль управления освещением (освещение салона) | ||
| 10 | 2007-2012: Зажигание (СТАРТ) – соленоид реле стартера, DTRS | |
| 2 | 5 | 2003-2004: Суоно |
| 10 | 2005–2006: Зажигание (ВКЛ.) — модуль электронного автоматического контроля температуры (EATC), переключатель режима кондиционера (только автомобили, оборудованные EATC), катушка реле вентилятора кондиционера. | |
| 7,5 | 2007–2012: зеркала с электроприводом, выключатели дверных замков, переключатель зеркал, переключатель клавиатуры, переключатель складной крыши, DDM, комбинация приборов | |
| 3 | 7,5 | 2003–2004: Зеркала |
| 10 | 2005-2006: | |
| Модуль EATC (только для автомобилей, оснащенных EATC) | ||
| Аудиосистема (базовая аудиосистема в автомобилях, не оснащенных EATC) | ||
| 5 | 2007–2012: Зажигание (START), Электрический щит полиции (PDB) (только полицейские машины) | |
| 4 | 10 | 2003–2004: Подушка безопасности |
| 2005–2006: Модуль антиблокировочной тормозной системы зажигания (ON) (ABS), модуль задней пневматической подвески (RASM), регулируемый усилитель рулевого управления (VAPS) | ||
| 2007-2012: Модуль управления освещением (LCM) (выключатель освещения), датчик автоматического зажигания | ||
| 5 | 25 | 2003–2004: Перчаточный ящик и задний указатель поворота (опция для полицейских машин). |
| 10 | 2005-2006: Переключатель круиз-контроля, знак остановки, блокировка переключения передач (BTSI) (переключение на колонке) | |
| 7,5 | 2007-2012: зажигание (ON/ACC) – LCM | |
| 6 | 15 | 2003-2004: Модуль освещения комбинации приборов, переключатель управления повышающей передачей, модуль управления освещением (LCM), муфта климат-контроля, аналоговый комплект |
| 10 | 2005-2006: включение (ВКЛ) – кластер | |
| 7,5 | 2007–2012: ЛКМ | |
| 7 | 10 | 2003–2004: Модуль двери водителя (DDM), радиоприемник премиум-класса, первоначальное включение в полицейскую PDB (опция для полицейской машины) |
| 2005–2006: LCM (стояночные огни, переключение света) | ||
| 2007-2012: зажигание (ON/ACC) – модуль стеклоочистителя | ||
| 8 | 25 | 2003-2004: Силовое реле модуля управления силовым агрегатом (PCM), катушки, конденсатор радиопомех, пассивная противоугонная система (PATS). |
| 10 | 2005: Зажигание (ВКЛ.) — модуль задней пневматической подвески (RASM), регулируемое пневматическое рулевое управление (VAPS). | |
| 2006: ЛКМ | ||
| 2007–2012: Модуль электронного автоматического контроля температуры (EATC) (только для автомобилей, оборудованных EATC) | ||
| 9 | 5 | 2003-2004: Датчик диапазона коробки передач. |
| 20 | 2005: LCM (фары, поворотники) | |
| 10 | 2006: LCM (выключатель освещения) | |
| 7,5 | 2007–2012: Зажигание (ON/ACC) — подсветка выключателя замка двери, подсветка выключателя подогрева сиденья, люк в крыше, консоль, радио, антенна, электрохромное зеркало, катушка реле стеклоподъемника (только неполицейские автомобили), катушка реле окон и моста и полиция Катушка реле ON/ACC (только для полицейских машин). | |
| 10 | 10 | 2003-2004: Обогрев заднего стекла, подогрев зеркал. |
| 5 | 2005-2006: зажигание (ON/START) – модуль двери водителя (DDM), полицейский PDB (только полицейские машины) | |
| 15 | 2007–2012: Опасности (только неполицейские автомобили) | |
| 20 | 2007–2012: Опасности (только полицейские машины) | |
| 11 | 5 | 2003-2004: Реле освещения системы контроля тяги (только ABS с системой контроля тяги) |
| 10 | 2005-2006: | |
| Зажигание (START) – катушка реле ON/ACC (окно) (только для неполицейских автомобилей) | ||
| Зажигание (СТАРТ) — катушка реле ON/ACC (окна и двери) и катушка полицейского реле ON/ACC (только полицейские автомобили) | ||
| 15 | 2007–2012: Зажигание (ВКЛ) – указатели поворотов. | |
| 12 | 15 | 2003-2004: Многофункциональный переключатель поворотников/сигнальных огней. |
| 10 | 2005–2006: Зажигание (ON/START) — соленоид реле стартера, DTRS | |
| 15 | 2007–2012: Аудио | |
| 13 | 5 | 2003-2004: Радио |
| 10 | 2005-2006: зажигание (СТАРТ) – модуль стеклоочистителя | |
| 2007–2012: Зажигание (ВКЛ) – Модуль антиблокировочной тормозной системы (ABS; 2007–2008), Модуль задней пневматической подвески (RASM), Регулируемый усилитель рулевого управления (VAPS; 2007–2008), Комбинация приборов | ||
| 14 | 10 | 2003-2004: Антиблокировочная система тормозов (АБС), комбинация приборов. |
| 2005-2006: зажигание (ВКЛ) – БЦИ (переключение пола) | ||
| 15 | 2007-2012: Такси, регулируемые педали. | |
| 15 | 15 | 2003–2004: модуль круиз-контроля, катушка силового реле (опция для полицейских машин), LCM, часы, реле двигателя вентилятора EATC, выключатель освещения дверного замка, переключатель подогрева сидений, открывающаяся крыша. |
| 7,5 | 2005-2006: Зажигание (СТАРТ) — LCM, подсветка выключателя дверного замка, подсветка выключателя подогрева сидений, люк на крыше, консоль на крыше, электрохромное зеркало | |
| 10 | 2007–2012: Зажигание (ВКЛ.) — модуль EATC, переключатель режима кондиционирования воздуха (автомобили, оборудованные только кондиционером с ручным управлением), катушка реле вентилятора кондиционера. | |
| 16 | 15 | 2003–2004: фонари заднего хода, блокировка переключения передач, модуль ДХО, управление VAP, электронное зеркало «день/ночь», консоль, пневматическая подвеска, 2005–2006: кондиционер, модуль подогрева сиденья, модуль звонка (только GCC), DDM, задние фонари – вверх |
| Зажигание (ВКЛ) – Указатели поворотов | ||
| 20 | 2007–2012: Прикуриватель (2007–2008), OBD II | |
| 17 | 7,5 | 2003-2004: Мотор стеклоочистителя |
| 10 | 2005–2006: СТАРТ – Аудио | |
| 2007-2012: Зажигание (ON) – переключатель режимов кондиционирования (автомобили с кондиционером с ручным управлением), двери Blend, модули подогрева сидений, BTSI (напольное управление) | ||
| 18 | 10 | 2003-2004:- |
| 2005-2006: Зажигание (ВКЛ.) – переключатель режима кондиционирования воздуха (только кондиционер с ручным управлением), микширование дверей, DDM, модули подогрева сидений, модуль дневных ходовых огней (ДХО). | ||
| 15 | 2007-2012: Модуль управления светом (освещение салона) | |
| 19 | 15 | 2003-2004: Стоп-сигналы, сигнал торможения для PCM, ABS и модуль круиз-контроля, DDM |
| 10 | 2005-2012: Левый ближний свет, ДХО | |
| 20 | 20 | 2003–2004: Прожектор (вариант полицейской машины) |
| 10 | 2005-2012: зажигание (ON/ACC) – замена ламп, антиблокировочная система (ABS; 2009-2012) | |
| 21 | 15 | 2003-2004: LCM для габаритных огней и внутреннего освещения, датчик автомобиля/вспышки/датчик солнечного света. |
| 10 | 2005-2012: Ближний свет справа, ДХО | |
| 22 | 20 | 2003-2004: усилитель тормозов, многофункциональный выключатель аварийного освещения, выключатель тормоза, силовой предохранитель IP 19. |
| 10 | 2005–2012: Зажигание (ON/ACC) — модуль управления системой пассивной безопасности (RCM), датчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI) | |
| 23 | 15 | 2003-2004: модуль EATC, комбинация приборов, часы, LCM, освещение салона, выключатели дверных замков, распашные двери и фонари на крыше (такси) |
| 2005–2012: Многофункциональный переключатель (вспышка на проход), LCM (дальний свет; 2006–2012 гг.) | ||
| 24 | 10 | 2003–2004: Луч света сместился влево. |
| 2005–2012: Зажигание (ON/ACC) — модуль пассивной противоугонной системы (PATS), катушка реле модуля управления трансмиссией (PCM), катушка топливного реле, катушка реле зажигания | ||
| 25 | 15 | 2003–2004: Прикуриватель. |
| 2005-2006: автоматический свет/датчик солнца, зеркала с электроприводом, выключатель дверного замка (DDM), переключатель зеркала, переключатель клавиатуры, переключатель люка в крыше, регулируемый переключатель подножки, DDM | ||
| 2007-2012: LCM (стояночные огни, поворотники, регистрационные огни) | ||
| 26 | 10 | 2003–2004: Луч света сместился вправо. |
| 2005-2006: Зажигание (ON/ACC) – аналоговый блок, модуль индикатора, LCM, переключатель повышающей передачи, катушка реле заднего оттаивания | ||
| 2007–2012: Зажигание (ON/START) — комбинация приборов, LCM, переключатель повышающей передачи, переключатель контроля тяги. | ||
| 27 | 25 | 2003–2004: LCM для освещения поворотов и дальнего света. |
| 20 | 2005-2006: прикуриватель, OBD II, розетка | |
| 2007-2012:- | ||
| 28 | 20 | 2003–2004: электрические стеклоподъемники, DDM, рычаг приборной панели/двери (только полицейские машины) |
| 10 | 2005-2006: Центральный высокий стоп-сигнал (ЧМСЛ). | |
| 7,5 | 2007-2012: Тормозной сигнал, LCM (ручной тормоз), ABS | |
| 29 | 15 | 2003-2004:- |
| 2005-2006: Суоно | ||
| 2 | 2007–2012: Опасность (только полицейские машины) | |
| 30 | 15 | 2003-2004:- |
| 2005-2006: Стоп-сигналы, МФС. | ||
| 2 | 2007–2012: Экономия заряда аккумулятора (только полицейские машины) | |
| 31 | 15 | 2003-2004:- |
| 2005–2006: Опасности (неполицейские автомобили). | ||
| 20 | 2005–2006: Опасности (полицейские машины). | |
| 5 | 2007–2012: Ключ (LCM) | |
| 32 | 10 | 2003-2004:- |
| 2005-2006: Обогреватели зеркал, индикатор обогрева заднего сиденья. | ||
| 2 | 2007–2012: Азартные игры (только полицейские машины). | |
| 33 | 10 | Пожарный модуль (при наличии) (только полицейские машины) |
| K101 | 2005-2006: Задний обогреватель | |
| 2007–2012: Рельеф окна, крыло (только полицейские машины). | ||

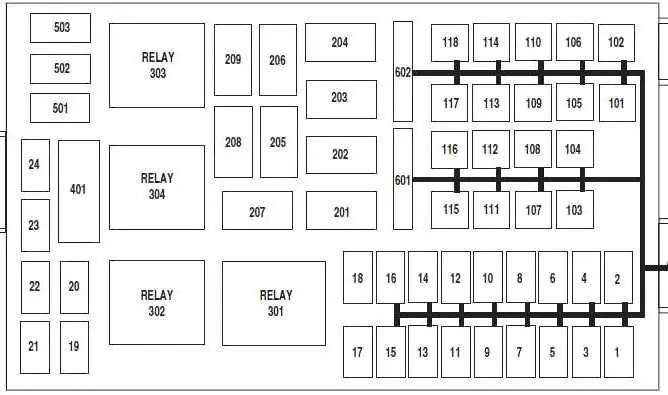

Схема блока предохранителей в моторном отсеке
Распределительная коробка расположена в моторном отсеке.
ПРОЧИТАЙТЕ Ford Mustang (2010-2014) – блок предохранителей и реле
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 25 | 2003-2004: Суоно |
| 20 | 2005: Замок зажигания (ключ, RUN 1, RUN 2) | |
| 25 | 2006: замок зажигания (ключ, RUN 1, RUN 2), опасности | |
| 30 | 2007-2012: Замок зажигания | |
| 2 | 20 | 2003–2004: Пауэрпойнт. |
| 25 | 2005-2006: Замок зажигания (RUN/START, RUN/ACC, START) | |
| 20 | 2007-2012: Крыша (2007-2008), прожекторы (только для полицейских машин) | |
| 3 | 20 | 2003-2004: Подогрев сидений. |
| 10 | 2005–2012: Модуль управления силовым агрегатом (PCM) — поддерживает мощность, может вентилировать. | |
| 4 | 10 | 2003–2004: валторна |
| 20 | 2005-2012: Реле подачи топлива | |
| 5 | 20 | 2003-2004: Топливный насос |
| 10 | 2005–2012: Модуль задней пневматической подвески (RASM), Модуль VAPS (2005–2008) | |
| 6 | 15 | 2003-2004:- |
| 2005–2012: Управляющий генератора. | ||
| 7 | 20 | 2003-2004: Люк на крыше |
| 30 | 2005-2012: Мощность реле PCM | |
| 8 | 20 | Модуль двери водителя (DDM) |
| 9 | 15 | 2003-2004:- |
| 2005-2012: Питание реле катушки зажигания | ||
| 10 | 20 | 2003-2004:- |
| 2005-2012: Питание реле звукового сигнала | ||
| 11 | 20 | 2003–2004: Дневные ходовые огни (ДХО). |
| 15 | 2005-2012: Поставка реле муфты кондиционера. | |
| 12 | 25 | 2003-2004:- |
| 2005-2012: | ||
| Звук (только для неполицейских машин) | ||
| Консольные фонари (только для неполицейских автомобилей) | ||
| 13 | 20 | 2003-2004:- |
| 2005-2012: Розетка на приборной панели. | ||
| 14 | 20 | 2003-2004:- |
| 2005-2012: Выключатель стоп-сигнала | ||
| 15 | 15 | 2004: Генератор |
| 20 | 2005-2006: Подогрев сидений. | |
| 15 | 2007–2012: Блок аккумуляторов для полицейских аксессуаров 1 (только для полицейских машин) | |
| 16 | 20 | 2003-2004:- |
| 2005: Модуль дневных ходовых огней (ДХО). | ||
| 25 | 2006: Серийные фонари (только полицейские машины) | |
| 20 | 2007–2012: Подогрев сидений, полицейский аккумулятор Power 2 (только полицейские машины) | |
| 17 | 10 | 2003-2007:- |
| 2008–2012: рекламный ролик | ||
| 18 | 10 | 2003-2007:- |
| 2008–2012: рекламный ролик | ||
| 19 | 10 | 2003-2004: Модуль управления трансмиссией (PCM), топливные форсунки, модуль топливных форсунок природного газа. |
| 15 | 2005-2012: форсунки | |
| 20 | 10 | 2003–2004: ПКМ, ЮГ |
| 15 | 2005-2006: PCM, датчик массового расхода воздуха (MAF), IAT | |
| 2007–2012: ПКМ | ||
| 21 | 15 | 2003-2004:- |
| 2005-2012: Нагрузки и датчики силового агрегата, катушка реле муфты климат-контроля (2006 г.) | ||
| 22 | 20 | 2003-2005:- |
| 2006–2012: Отъезд полиции WPB (только полицейские машины) | ||
| 23 | 20 | 2003-2005:- |
| 2006–2012: Отъезд полиции WPB (только полицейские машины) | ||
| 24 | 5 | 2003-2004:- |
| 2005: Радио замолчало | ||
| 2006: — | ||
| 10 | 2007-2012: Зеркала с подогревом, индикатор обогрева задних дверей. | |
| 101 | 30 | 2003-2004: Замок зажигания, соленоид стартера через реле стартера, предохранители IP 7, 9, 12 и 14. |
| 40 | 2005-2012: Реле электровентилятора | |
| 102 | 50 | Вентилятор охлаждения (двигатель) |
| 103 | 40 | 2003–2004: Двигатель вентилятора. |
| 50 | 2005: Блок предохранителей в приборной панели (I/P) №. 1, предохранители I/P 23, 25, 27 и 31 | |
| 2006: Блок предохранителей питания панели приборов (I/P) № 1, предохранители I/P 19, 21, 23, 25 и 27. | ||
| 2007-2012: Блок предохранителей комбинации приборов (I/P) # 1, предохранители I/P 10, 12, 14, 16 и 18. | ||
| 104 | 40 | 2003-2004: Реле подогрева подсветки |
| 2005: Блок предохранителей в приборной панели (I/P) №. 2, предохранители I/P 1, 3, 5, 7 и 9 | ||
| 2006: Блок предохранителей панели приборов (I/P) №. 2, предохранители I/P 1, 3, 5, 7, 8 и 9 | ||
| 50 | 2007–2012: Блок предохранителей № 2 панели приборов (I/P), предохранители I/P 2, 4, 6, 8, 19, 21, 23 и 25. | |
| 105 | 30 | 2003–2004: силовое реле PCM или модуль CNG (только для автомобилей, работающих на природном газе), диагностический разъем, PDB 19 и 20, реле муфты кондиционера, реле модуля топливного насоса. |
| 2005-2012: Питание реле стартера | ||
| 106 | 40 | Модуль антиблокировочной системы тормозов (АБС) (насос) |
| 107 | 40 | 2003: Корона Северной Америки (вариант полицейской машины) |
| 50 | 2004: Полицейская розетка сзади (только для полицейских машин). | |
| 40 | 2005-2012: Питание реле заднего оттаивания | |
| 108 | 50 | 2003–2004: Полицейская розетка сзади (только для полицейских машин). |
| 20 | 2005-2006: | |
| Люк на крыше (только для неполицейских автомобилей) | ||
| Фары (доступны только для полицейских машин, автомобилей дальнего следования и тихоходных автомобилей). [LWB] и коммерческие автомобили) | ||
| 2007-2012: | ||
| 2009–2012: Прикуриватель (только для неполицейских машин), | ||
| Блок питания 3 для полицейского аксессуара (только для полицейских машин) | ||
| 109 | 50 | 2003–2004: Световая панель (опция для полицейских машин). |
| 20 | 2005-2012: Модуль АБС (клапана) | |
| 110 | 50 | 2003–2004: Передний релейный переключатель PDB (опция для полицейской машины) |
| 30 | 2005-2012: Модуль стеклоочистителя | |
| 111 | 30 | 2003-2004: Питание реле (опция для полицейских машин). |
| 50 | 2005–2012: питание от аккумулятора Police PDB или Police I/P (только для полицейских машин) | |
| 112 | 50 | 2003-2004: Питание замка зажигания для предохранителей IP 4, 6, 8, 11, 13, 15, 17, 20, 22 и 28. |
| 30 | 2005–2012: Компрессор пневматической подвески (только для неполицейских автомобилей) | |
| 40 | 2005–2012: Курьер снабжения полиции PDB (только полицейские машины). | |
| 113 | 50 | 2003-2004: Питание предохранителей IP 3, 5, 21, 23, 25, 27. |
| 2005–2012: Полицейская световая панель или полицейский багажник (правая реактивная панель), дополнительный аккумулятор (только полицейские машины) | ||
| 114 | 30 | 2003-2004: Рулевое управление VAP, компрессор пневматической подвески, комбинация приборов. |
| 50 | 2005–2012: питание от аккумулятора Police PDB или Police I/P (только для полицейских машин) | |
| 115 | 50 | 2003-2004: Питание замка зажигания для предохранителей IP 16 и 18. |
| 2005–2012: Задняя розетка или полицейский багажник (правая реактивная панель), дополнительный аккумулятор (только полицейские машины) | ||
| 116 | 30 | 2003-2004: стеклоочиститель |
| 50 | 2005–2012: Поставка дополнительных батарей для полицейских устройств (только для полицейских машин). | |
| 117 | 50 | 2003-2004: канал B+ для PDB (опция для полицейских машин) |
| 2005-2012: Поставка аккумуляторов для PDB или Police I/P (только для полицейских машин). | ||
| 118 | 20 | 2003-2004: АБС |
| 50 | 2005–2012: Задняя розетка или полицейский багажник (правая панель самолета), дополнительный аккумулятор (только полицейские машины). | |
| 401 | – | – |
| 601 | 50 | 2003–2004: Корона Северной Америки (вариант полицейской машины) |
| 20 | 2005–2012: Сиденья с электроприводом поясничного отдела на борту (только полицейские машины) | |
| 602 | 20 | 2003-2004: Регулируемые педали, сиденье с электроприводом, замки, люк на крыше, поясничная опора, открывание люка (опция для полицейской машины) |
| 2005-2009: | ||
| Реле RUN/ACC (Windows) (только неполицейские автомобили) | ||
| Питание RUN/ACC (окна и двери) (только для полицейских машин) | ||
| 2010–2012: Питание реле RUN/ACC — окна, двери (только полицейские машины) | ||
| 501 | 2003–2004: ПКМ | |
| 2005-2008: Муфта кондиционера. | ||
| 502 | 2004: сцепление кондиционера | |
| 2005–2012: ПКМ | ||
| 503 | 2003-2004:- | |
| 2005-2007: звуковой сигнал, закрытие дверей | ||
| 2008-2012:- | ||
| 201 | 2003–2004: Курьер «Шмель» | |
| 2005-2012: Реле сцепления кондиционера | ||
| 202 | 2003–2004: реле ПКМ | |
| 2005-2012:- | ||
| 203 | 2003-2004: Реле топливного насоса | |
| 2005-2012: Реле катушки зажигания | ||
| 204 | 2003-2004: Реле сцепления кондиционера | |
| 2005–2012: реле ПКМ | ||
| 205 | 2003-2004: Переключатель контроля тяги. | |
| 2005-2012:- | ||
| 206 | 2003–2004: Курьер полиции. | |
| 2005-2012: Реле топливного насоса | ||
| 207 | 2005-2012:- | |
| 208 | 2003-2004: | |
| Реле крыши | ||
| Реле полицейского стоп-сигнала (только для полицейских машин) | ||
| 2005-2012:- | ||
| 209 | 2003-2004:- | |
| 2005–2012: Эстафета звукового сигнала | ||
| 301 | 2003-2004: Реле двигателя обдува | |
| 2005-2012: Электромагнитное реле стартера | ||
| 302 | 2003-2004: Электромагнитное реле стартера | |
| 2005-2012: | ||
| Реле воздушного компрессора (только неполицейские автомобили) | ||
| Реле RUN/ACC (только полицейские машины) | ||
| 303 | 2003–2004: Реле пневматической подвески. | |
| 2005-2012: Реле двигателя вентилятора | ||
| 304 | 2003-2004: Реле подогрева подсветки | |
| 2005-2006: | ||
| Реле RUN/ACC (Windows) (только неполицейские автомобили) | ||
| Реле RUN/ACC (окна и двери) (только для полицейских машин) | ||
| 2007-2012: Реле заднего оттаивания | ||
