Ford Courier (2000-2010) — блок предохранителей и реле
Содержание
Применяется к новым автомобилям в годах:
2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

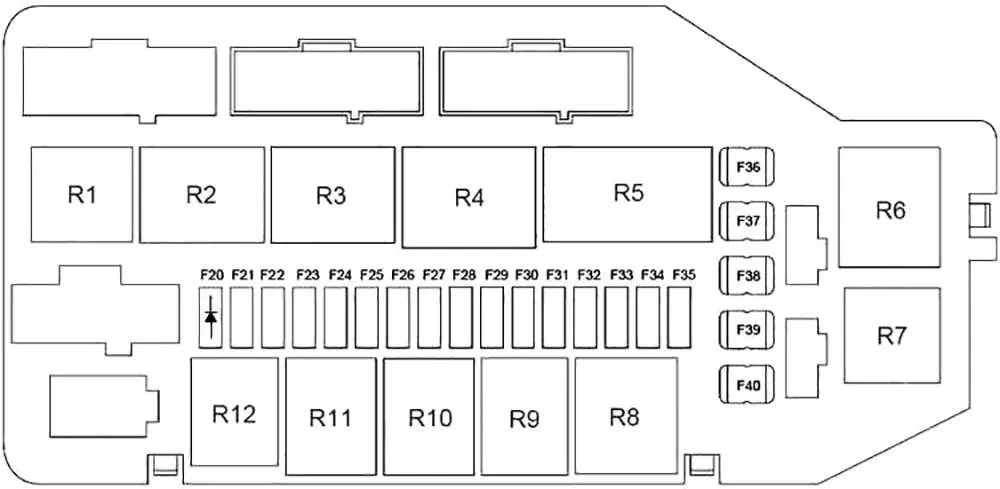

Вано моторе
Этот ящик расположен в моторном отсеке рядом с аккумулятором.
схема предохранителей
| Номер | Ампер [A] | описание |
|---|---|---|
| F23 | 10 | Левый дальний свет, индикатор дальнего света |
| F24 | 10 | прямо ослепительно |
| F25 | 10 | ближний свет левый |
| F26 | 10 | правый ближний свет |
| F27 | 10 | Лямбда-зонд |
| F28 | 15 | Топливный насос, вентилятор, переключатель кондиционера, электронное управление двигателем |
| F29 | вентиляции | Противотуманные фары и кондиционер |
| F30 | – | Без использования |
| F31 | – | Без использования |
| F32 | 3 | электронное управление двигателем |
| F33 | – | Без использования |
| F34 | – | Без использования |
| F35 | пятнадцать | бензонасос |
| F36 | 40 | Переключение |
| F37 | – | Без использования |
| F38 | 60 | Вентилятор |
| F39 | 60 | Питание (+) от блока предохранителей и блока реле |
| F40 | 60 | выключатель питания/многофункциональный переключатель |
| R1 | Аксессуары | |
| R2 | Без использования | |
| R3 | Без использования | |
| R4 | Вентилятор радиатора двигателя (низкая скорость) | |
| R5 | Вентилятор радиатора двигателя (высокая скорость) | |
| R6 | Переключатель переменного тока | |
| R7 | Кондиционер | |
| R8 | электронное управление двигателем | |
| R9 | бензонасос | |
| R10 | Противотуманные огни | |
| R11 | ближний свет | |
| R12 | Светофор | |

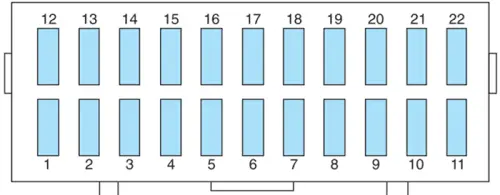

Блок предохранителей в салоне
Блок предохранителей расположен на левой стороне приборной панели, под рулевым колесом. Главные предохранители пронумерованы на коробке, а реле — на задней стороне.
Для замены предохранителя используйте зажим, прикрепленный к крышке блока предохранителей. Чтобы снять зажим, потяните его вперед.
ПРОЧИТАЙТЕ Ford Transit Custom (2016-2018) — Блок предохранителей
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | пятнадцать | легче |
| 2 | 7.5 | Потолочные светильники и электронная доска. Рециркуляция кондиционера. |
| 3 | пятнадцать | Корно |
| 4 | – | Без использования |
| 5 | пятнадцать | Сигнальные огни, указатели поворотов, звуковые сигналы. |
| 6 | 7.5 | Подсветка приборной панели, радиоприемник, прикуриватель и обогрев. |
| 7 | 7.5 | Задний правый габаритный фонарь, правая передняя фара. |
| 8 | – | Без использования |
| 9 | – | Без использования |
| 10 | – | Без использования |
| 11 | – | Без использования |
| 12 | вентиляции | переключатель стеклоочистителей |
| 13 | пятнадцать | Стоп-сигналы, подсветка приборной панели, задняя передача и кондиционер. |
| 14 | – | Без использования |
| 15 | – | Без использования |
| 16 | тридцать | двигатель вентилятора |
| 17 | пятнадцать | Реле указателей поворотов. |
| 18 | пятнадцать | Свечи накаливания (дизель)/катушка зажигания (керосин). |
| 19 | 7.5 | Радиоприемник, часы. |
| 20 | 10 | Третий стоп-сигнал |
| 21 | – | Без использования |
| 22 | 10 | диагностический разъем. |

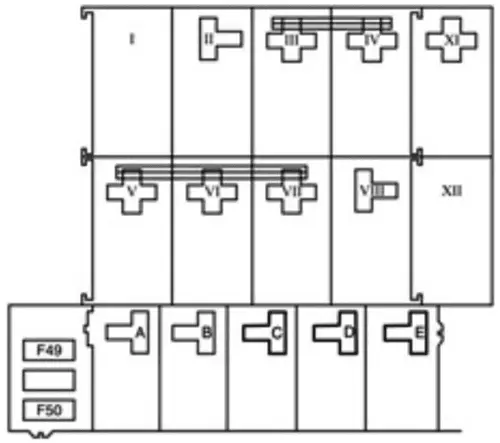

Реле
| Номер | цвет | описание |
|---|---|---|
| I | – | Без использования |
| II | красный | Реле стеклоочистителей прерывистого действия |
| III | – | Без использования |
| IV | – | Без использования |
| v | желтый | Переключение |
| VI | – | Без использования |
| VII | – | Без использования |
| VIII | – | Без использования |
| IX | – | Без использования |
| X | – | Без использования |
| XI | – | Без использования |
| XII | – | Без использования |
| ABCDE | – | Без использования |
| F49 | – | многофункциональный переключатель |
| F50 | – | многофункциональный переключатель |
