Ford Contour (1995-2000) — Блок предохранителей
Содержание
Схемы блока предохранителей и реле — Ford Contour
Применяется к автомобилям, выпущенным в разные годы:
1995, 1996, 1997, 1998, 1999, 2000.
Схема блока предохранителей в комбинации приборов
Панель предохранителей приборной панели расположена под приборной панелью с левой стороны. Чтобы открыть его, достаньте приборную панель и нажмите кнопку разблокировки на правой стороне панели предохранителей.
| Номер | Ампер [A] | описание |
|---|---|---|
| 19 | 7,5 | 1995-1997: Зеркала заднего вида с подогревом. |
| 20 | 10 | Электродвигатели стеклоочистителей (переключатель) |
| 21 | 40 | Электрические окна |
| 22 | 7,5 | 1995-1997: Модуль АБС |
| 23 | 15 | Замена ламп |
| 24 | 15 | Стоп-сигналы |
| 25 | 20 | Замки |
| 26 | 7,5 | Основной свет |
| 27 | 15 | Более легкий |
| 28 | 30 | Электрические сиденья |
| 29 | 30 | Обогрев заднего стекла |
| 30 | 7,5 | Система управления двигателем |
| 31 | 7,5 | Подсветка приборной панели |
| 32 | 7,5 | Радио |
| 33 | 7,5 | Стояночные огни – Со стороны водителя |
| 34 | 7,5 | Освещение салона/электрическая регулировка зеркал/часы |
| 35 | 7,5 | Стояночные огни – пассажирская сторона |
| 36 | 10 | 1995–1998: Подушка безопасности |
| 37 | 30 | Двигатель вентилятора отопителя |
| 38 | – | – |
| R12 | Внутреннее освещение | |
| R13 | Обогреватель заднего стекла | |
| R14 | Двигатель вентилятора отопителя | |
| R15 | Электродвигатель стеклоочистителя | |
| R16 | Переключение | |
| D2 | Защита от обратного напряжения | |
Блок предохранителей в моторном отсеке
Чтобы проверить или заменить предохранитель или реле, снимите крышку блока предохранителей в моторном отсеке, освободив защелку и подняв ее.
ПРОЧИТАЙТЕ Ford Transit (1995-2000) – блок предохранителей и реле

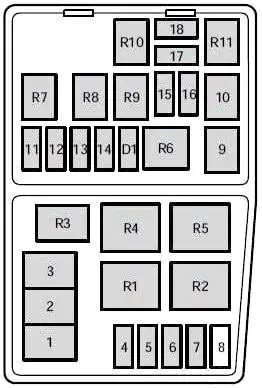

1995-1998 Диаграмма
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 80 | Основное питание электросистемы автомобиля |
| 2 | 60 | Вентилятор охлаждения двигателя |
| 3 | 60 | Тормозная система с АБС, вентилятор отопления. |
| 4 | 20 | Зажигание, модуль EEC, дневные ходовые огни |
| 5 | 15 | Противотуманные огни |
| 6 | – | – |
| 7 | 20 | 1998: система АБС |
| 7 | 30 | 1995–1997: система АБС. |
| 8 | 30 | 1995–1998: Воздушный насос |
| 9 | 20 | Электронное управление двигателем (EEC) |
| 10 | 20 | Interruttore di Accensione |
| 11 | 3 | Модуль зажигания EEC (память) |
| 12 | 15 | Звуковой сигнал и система предупреждения об опасности |
| 13 | 20 | 1998: Сенсорное HEGO |
| 13 | 15 | 1995–1998: Сенсорное HEGO |
| 14 | 15 | Топливный насос с электроприводом |
| 15 | 10 | Фара ближнего света – (со стороны пассажира) |
| 16 | 10 | Фара ближнего света – (со стороны водителя) |
| 17 | 10 | Фара дальнего света – (со стороны пассажира) |
| 18 | 10 | Фара дальнего света – (со стороны водителя) |
| R1 | Дневные ходовые огни | |
| R2 | Реле вентилятора радиатора (высокая скорость) | |
| R3 | Кондиционер | |
| R4 | Муфта кондиционера | |
| R5 | Реле вентилятора радиатора (низкая скорость) | |
| R6 | Соленоид стартера | |
| R7 | Корно | |
| R8 | Топливный насос | |
| R9 | Фары ближнего света | |
| R10 | Ослепительные фары | |
| R11 | ПКМ-модуль | |
| D1 | Защита от обратного напряжения | |

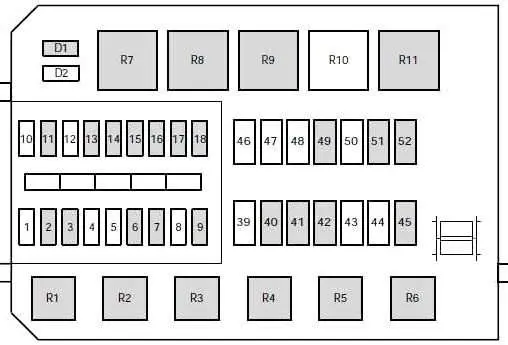

Схема 1999-2000 гг.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | – | – |
| 2 | 7,5 | Генератор |
| 3 | 20 | Противотуманные огни |
| 4 | – | – |
| 5 | – | – |
| 6 | 3 | Модуль зажигания EEC (память) |
| 7 | 20 | Звуковой сигнал и система предупреждения об опасности |
| 8 | – | – |
| 9 | 15 | Топливный насос |
| 10 | – | – |
| 11 | 20 | Зажигание, электронное управление двигателем |
| 12 | – | – |
| 13 | 20 | у меня есть датчик |
| 14 | 7,5 | модуль АБС |
| 15 | 7,5 | Фара ближнего света (со стороны пассажира) |
| 16 | 7,5 | Проектор ближнего света (со стороны водителя) |
| 17 | 7,5 | Фара дальнего света (со стороны пассажира) |
| 18 | 7,5 | Фара дальнего света (со стороны водителя) |
| 39 | – | – |
| 40 | 20 | Зажигание, выключатель света, центральная распределительная коробка |
| 41 | 20 | реле ЦВЕ |
| 42 | 40 | Центральная распределительная коробка (предохранитель 37 реле вентилятора) |
| 43 | – | – |
| 44 | – | – |
| 45 | 60 | Переключение |
| 46 | – | – |
| 47 | – | – |
| 48 | – | – |
| 49 | 60 | Охлаждение двигателя |
| 50 | – | – |
| 51 | 60 | АБС |
| 52 | 60 | Центральная распределительная коробка (центральный модуль синхронизации, реле обогрева заднего стекла, предохранители 24, 25, 27, 28, 34) |
| R1 | Топливный насос | |
| R2 | форма ЕЭК | |
| R3 | Кондиционер | |
| R4 | Погруженные балки | |
| R5 | Фары дальнего света | |
| R6 | Корно | |
| R7 | Соленоид стартера | |
| R8 | Вентилятор охлаждения двигателя (высокая скорость) | |
| R9 | Вентилятор охлаждения двигателя | |
| R10 | – | |
| R11 | Дневные ходовые огни | |
| D1 | Защита от обратного напряжения | |
| D2 | – | |
Реле вне блоков предохранителей
| Номер | описание | Положение |
|---|---|---|
| R18 | Переключатель One Touch (окно водителя) | Водительская дверь |
| R20 | – | – |
| R21 | – | – |
| R22 | Противотуманные огни | Защита проводов панели |
| R23 | Индикаторы направления | Рулевая колонка |
| R24 | Сигнализация паники – сторона водителя | Кронштейн модуля дверного замка |
| R25 | Тревога паники – правая сторона | Кронштейн модуля дверного замка |
| R26 | – | – |
| R32 | Управление обогревателем Hego | Рядом с модулем PCM |
