Ford C-MAX Hybrid/Energi (2014-2016) — Схема блока предохранителей
Год производства: 2014, 2015, 2016.
Предохранитель прикуривателя (электрическая розетка) на Ford C-MAX Hybrid/Energi (2014-2016 гг.). Это предохранитель 61 в блоке предохранителей в салоне.
Распределительная коробка электропитания
Распределительная коробка расположена в моторном отсеке. Он оснащен сильноточными предохранителями для защиты основных электрических систем автомобиля от перегрузки.
фузибили
| Нет. | Усилитель [А] | описание |
| F1 | 50А Миди | Модуль охлаждающего вентилятора |
| F2 | 50А Миди | Электрический водяной насос |
| F3 | 50А Миди | Питание модуля управления кузовным оборудованием 1 |
| F4 | 50А Миди | Питание блока управления кузовным оборудованием 2 |
| F5 | – | Не используется |
| F6 | – | Не используется |
| F7 | 40 ** | Насос антиблокировочной тормозной системы |
| F8 | 30 ** | Клапан антиблокировочной тормозной системы |
| F9 | 40 ** | Вакуумный насос |
| F10 | 40 ** | Двигатель вентилятора отопителя |
| F11 | 30 ** | Управление двигателем |
| F12 | – | Не используется |
| F13 | 25 ** | Релейный модуль управления привод. |
| F14 | 20 ** | Задний стеклоочиститель |
| F15 | 30 ** | Питание блока управления кузовным оборудованием KL30 |
| F 16 | 20 ** | Питание блока управления кузовным оборудованием 15 |
| F17 | 20 ** | Масляный насос коробки передач (C-MAX Energi) |
| F18 | 20 ** | Мотор переднего стеклоочистителя |
| F19 | 5 * | Антиблокировочная и электронная система программный модуль стабилизации |
| F20 | 15 * | Корно |
| F21 | 5 * | Выключатель стоп-сигнала |
| F22 | 5 * | Мониторинг вакуумного насоса |
| F23 | 5 * | Модуль управления двигателем 15; Модуль управления силовой установкой 15; Шестеренчатый масляный насос 15. |
| F24 | 5 * | Катушки реле, модуль переключателя света |
| F25 | 10 * | Моторизованный электронный насос охлаждения |
| F26 | 5 * | Электронный модуль усилителя рулевого управления 15 |
| F27 | 5 * | Датчик массового расхода воздуха |
| F28 | 15 * | Модуль управления тяговым поездом |
| F29 | 10 * | Электронный компрессор кондиционера; Нагреватель объемного типа температурный коэффициент. |
| F30 | 10 * | Модуль управления двигателем; Модуль управления коробкой передач. |
| F31 | 5 * | Кольцо освещения погрузочной двери (С-МАКС Энерджи). |
| F32 | 20 * | Мощность автомобиля 2 |
| F33 | 15 * | Мощность автомобиля 4 |
| F34 | 10 * | Форсунки |
| F35 | 10 * | Мощность автомобиля 3 |
| F36 | 20 * | Мощность автомобиля 1 |
| *Мини-предохранители ** Патронные предохранители | ||
ПРОЧИТАЙТЕ Ford Edge (2009 г.) – блок предохранителей и реле
Реле
| Нет. | Усилитель [А] | описание |
| R1 | – | Не используется |
| R2 | Micro | Корно |
| R3 | Micro | Управление гибридной силовой установкой |
| R4 | Micro | Передний стеклоочиститель |
| R5 | – | Не используется |
| R6 | Micro | Передние и задние дворники высокого/низкого ветрового стекла |
| R7 | Реле власть | Вакуумный насос |
| R8 | Реле власть | Питание зажигания |
| R9 | – | Не используется |
| R10 | Мини | Датчик вакуумного насоса |
| R11 | – | Не используется |
| R12 | Реле власть | Охлаждающий вентилятор |
| R13 | Мини | Вентилятор отопителя |
| R14 | Мини | Реле управления двигателем |
| *Мини-предохранители ** Патронные предохранители | ||
Панель предохранителей в салоне
Панель предохранителей расположена с правой стороны, под перчаточным ящиком.
| Нет. | Усилитель [А] | описание |
| 56 | 20 | Заправка топливного насоса |
| 57 | – | Не используется |
| 58 | 5 | Не используется (резерв) |
| 59 | 5 | Пассивная противоугонная система |
| 60 | 10 | Внутреннее освещение; Комплект переключателей водительской двери; Практичная подсветка бардачка; Блок переключателей верхней консоли. |
| 61 | 20 | Более легкий; Розетка во втором ряду. |
| 62 | 5 | Модуль автоматических стеклоочистителей; Зеркало заднего вида с функцией функция автоматического затемнения. |
| 63 | 10 | Не используется (резерв) |
| 64 | – | Не используется |
| 65 | 10 | Разблокировка подъемной заслонки |
| 66 | 20 | Дверь водителя разблокирует электропривод |
| 67 | 7,5 | Паспорт мобильного телефона (C-MAX Energi); Многофункциональный дисплей; Модуль GPS; СИНХРОНИЗАЦИЯ. |
| 68 | 15 | Не используется (резерв) |
| 69 | 5 | Приборная доска |
| 70 | 20 | Источник питания для централизованного запирания и отпирания |
| 71 | 10 | Головка управления отоплением (механический кондиционер); Модуль кондиционера. |
| 72 | 7,5 | Летающий модуль |
| 73 | 5 | Разъем канала передачи данных, питание OBD II |
| 74 | 15 | Поставка маяков |
| 75 | 15 | Блок питания противотуманных фар |
| 76 | 10 | Реверс питания лампы |
| 77 | 20 | Моечный насос |
| 78 | 5 | Выключатель; Кнопка Пуск |
| 79 | 15 | Радио; Аварийный выключатель освещения. |
| 80 | 20 | Не используется (резерв) |
| 81 | 5 | Солнцезащитный козырек; Выносная приемная антенна. |
| 82 | 20 | Вес насоса стиральной машины |
| 83 | 20 | Центральный блок подложки |
| 84 | 20 | Вес разблокировки водительской двери |
| 85 | 7,5 | Электронный канал 15 |
| 86 | 10 | Модуль управления ремнями безопасности; Индикатор отключения подушки безопасности Подушка безопасности пассажира. |
| 87 | – | Не используется |
| 88 | 25 | Не используется (резерв) |
| 89 | – | Не используется |
ПРОЧИТАЙТЕ Ford Fusion (2013-2018) — блок предохранителей

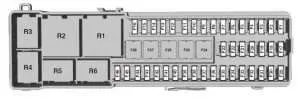

Панель предохранителей в багажнике
Панель предохранителей расположена в багажнике, за левым боковым колесом. Снимите крышку панели предохранителей, чтобы получить доступ к предохранителям.
| Нет. | Усилитель [А] | описание |
| F1 | 5 | Модуль открытия двери лифта свободные руки. |
| F2 | 10 | Бесключевой автомобильный модуль |
| F3 | 5 | Бесключевые дверные ручки автомобиля |
| F4 | 25 | Дверной контроллер слева |
| F5 | 25 | Блок управления передней правой двери |
| F6 | 25 | Блок управления левой задней дверью |
| F7 | 25 | Блок управления правой дверью багажника |
| F8 | – | Не используется |
| F9 | 25 | Мотор водительского сиденья |
| F10 | 25 | Обогрев заднего стекла |
| F11 | – | Не используется |
| F12 | 15 | Электронный модуль управления аккумулятором |
| F13 | – | Не используется |
| F14 | 10 | Зарядное устройство для аккумулятора (C-MAX Energi) |
| F15 | – | Не используется |
| F 16 | – | Не используется |
| F17 | 10 | Электронный модуль управления аккумулятором |
| F18 | 15 | Электронный модуль управления аккумулятором вентилятор. |
| F19 | 15 | Вентилятор зарядного устройства (C-MAX Energi) |
| F20 | – | Не используется |
| F21 | 10 | Интеллектуальный разъем для подключения данных |
| F22 | 10 | Активное шумоподавление |
| F23 | – | Не используется |
| F24 | 30 | Преобразователь постоянного/переменного тока |
| F25 | 25 | Электрические подъемные ворота |
| F26 | 40 | Зарядное устройство переменного/постоянного тока (C-MAX Energi) |
| F27 | 20 | Загрузочный вывод |
| F28 | – | Не используется |
| F29 | – | Не используется |
| F30 | 5 | Модуль помощи при парковке |
| F31 | 5 | Задняя камера |
| F32 | 5 | Преобразователь постоянного/переменного тока |
| F33 | – | Не используется |
| F34 | 20 | Обогрев водительского сиденья |
| F35 | 20 | Обогрев пассажирского сиденья |
| F36 | – | Не используется |
| F37 | 20 | Прочный зонт |
| F38 | – | Не используется |
| F39 | – | Не используется |
| F40 | – | Не используется |
| F41 | – | Не используется |
| F42 | – | Не используется |
| F43 | – | Не используется |
| F44 | – | Не используется |
| F45 | 5 | Датчик влажности |
| F46 | 10 | Система электропитания |
| R1 | Реле власть | Заднее реле 15 |
| R2 | Мини | Обогрев заднего стекла |
| R3 | Micro | Лючок топливного бака (C-MAX Energi) |
| R4 | – | Не используется |
| R5 | – | Не используется |
| R6 | Micro | Задний стеклоочиститель |
