Ford C-MAX Hybrid (2012-2013) — Блок предохранителей
Ford C-MAX Hybrid — Схема блока предохранителей
Год производства: 2012, 2013.
Предохранители прикуривателей (розетки) это номер предохранителя. 61 (прикуриватель, электрическая розетка второго ряда) в блоке предохранителей приборной панели и предохранитель F27 (розетка багажника).
Расположение блока предохранителей
Пассажирский салон
Панель предохранителей находится с правой стороны под перчаточным ящиком (снимите нижнюю часть перчаточного ящика).
Вано моторе
Распределительная коробка расположена в моторном отсеке.
Багажное отделение
Панель предохранителей находится в багажнике, за нишей левого колеса.
Начальные блоки предохранителей
Автомобиль оборудован блоком предохранителей, соединенным с блоком приборной панели.
Второй блок предохранителей подключен к клемме 12-вольтовой аккумуляторной батареи в задней части автомобиля. Они содержат сильноточные предохранители. Если необходимо заменить один из этих предохранителей, обратитесь к авторизованному дилеру.
Пассажирский салон
| Номер | Ампер [A] | описание |
|---|---|---|
| 56 | 20A | Заправка топливного насоса |
| 57 | – | Не используется |
| 58 | – | Не используется |
| 59 | 5A | Пассивная противоугонная система |
| 60 | 10 | Освещение салона, блок переключателей на двери водителя, освещение бардачка |
| 61 | 20A | Прикуриватель, розетка во втором ряду |
| 62 | 5A | Модуль автоматического стеклоочистителя, самозатемняющееся зеркало заднего вида |
| 63 | – | Не используется |
| 64 | – | Не используется |
| 65 | 10 | Отпирание задней двери |
| 66 | 20A | Электропитание отпирания двери водителя, двойной замок |
| 67 | 7,5A | Паспорт мобильного телефона (C-MAX Energi) |
| 68 | – | Не используется |
| 69 | 5A | Приборная доска |
| 70 | 20A | Централизованная блокировка и разблокировка |
| 71 | 10 | Головка управления отоплением (кондиционер с ручным управлением), модуль климата |
| 72 | 7,5A | Модуль маховика |
| 73 | 5A | Разъем для передачи данных |
| 74 | 15A | Блок питания фар |
| 75 | 15A | Блок питания противотуманных фар |
| 76 | 10 | Блок питания фонарей заднего хода |
| 77 | 20A | Блок питания омывателя лобового и заднего стекла |
| 78 | 5A | Замок зажигания, кнопка запуска |
| 79 | 15A | Радио, аварийный выключатель освещения |
| 80 | 20A | Не используется (резерв) |
| 81 | 5A | Сильная тень от солнца |
| 82 | 20A | Реле омывателя ветрового и заднего стекол |
| 83 | 20A | Централизованная блокировка и разблокировка |
| 84 | 20A | Питание для отпирания приводных дверей, двойное запирание |
| 85 | 7,5A | Электронные балласты 15 |
| 86 | 10 | Модуль управления удерживающими системами, индикатор отключения подушки безопасности пассажира |
| 87 | – | Не используется |
| 88 | – | Не используется |
| 89 | – | Не используется |

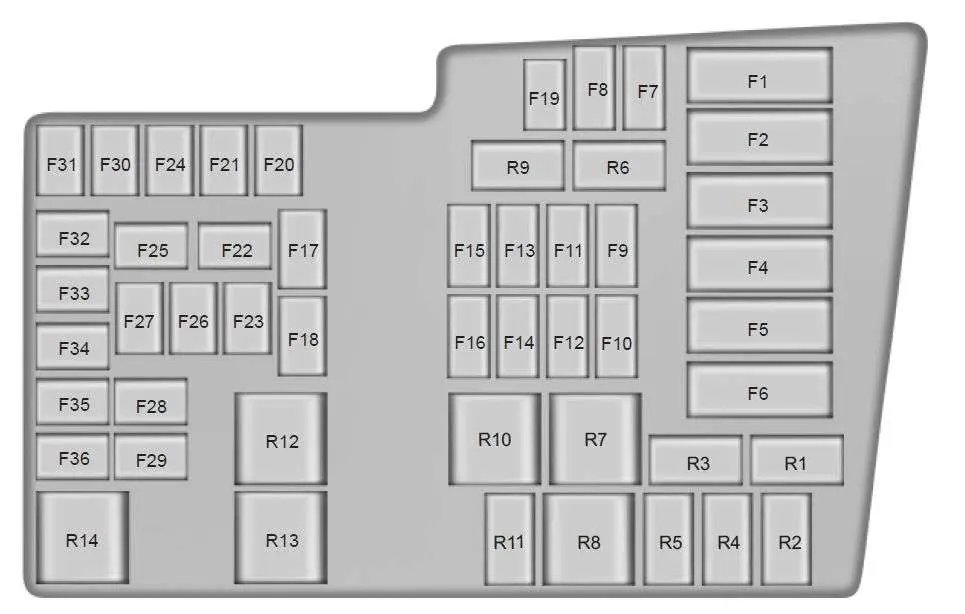

Вано моторе
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | 50А Миди | Модуль охлаждающего вентилятора |
| F2 | 50А Миди | Электрический водяной насос |
| F3 | 50А Миди | Питание модуля управления кузовным оборудованием 1 |
| F4 | 50А Миди | Питание блока управления кузовным оборудованием 2 |
| F5 | – | Не используется |
| F6 | – | Не используется |
| F7 | 40А ** | Насос антиблокировочной тормозной системы |
| F8 | 30А ** | Клапан антиблокировочной тормозной системы |
| F9 | 40А ** | Вакуумный насос |
| F10 | 40А ** | Двигатель вентилятора отопителя |
| F11 | 30А ** | Управление двигателем |
| F12 | – | Не используется |
| F13 | 25А ** | Реле модуля управления коробкой передач |
| F14 | 20 А** | Задний стеклоочиститель |
| F15 | – | Не используется |
| F 16 | 20А ** | Питание блока управления кузовным оборудованием 15 |
| F17 | 20А ** | Масляный насос коробки передач (C-MAX Energi) |
| F18 | 20А ** | Мотор переднего стеклоочистителя |
| F19 | 5A * | Антиблокировочная система тормозов/программный модуль электронной системы стабилизации |
| F20 | 15 А * | Корно |
| F21 | 5A * | Interruttore della Luce |
| F22 | 5A * | Мониторинг вакуумного насоса |
| F23 | 5A * | Модуль управления двигателем 15 / Модуль управления коробкой передач 15 / Масляный насос коробки передач 15 |
| F24 | 5A * | Катушки реле |
| F25 | 10 А * | Электронный насос охлаждения двигателя |
| F26 | 5A * | Электронный модуль усилителя рулевого управления 15 |
| F27 | 5A * | Датчик массового расхода воздуха |
| F28 | 15 А * | Модуль управления коробкой передач |
| F29 | 10 А * | Электронный компрессор/отопитель кондиционера с положительным температурным коэффициентом |
| F30 | 10 А * | Модуль управления двигателем, модуль управления коробкой передач |
| F31 | 5A * | Световое кольцо зарядного порта (C-MAX Energi) |
| F32 | 20A * | Мощность автомобиля 2 |
| F33 | 15 А * | Мощность автомобиля 4 |
| F34 | 10 А * | Форсунки |
| F35 | 10 А * | Мощность автомобиля 3 |
| F36 | 20A * | Мощность автомобиля 1 |
| R1 | – | Не используется |
| R2 | Микротрансмиттер | Корно |
| R3 | Микротрансмиттер | Управление гибридной системой тяги |
| R4 | Микротрансмиттер | Передний стеклоочиститель |
| R5 | – | Не используется |
| R6 | Микротрансмиттер | Передние и задние дворники высокого/низкого ветрового стекла |
| R7 | Силовое реле | Вакуумный насос |
| R8 | Силовое реле | Питание зажигания |
| R9 | – | Не используется |
| R10 | Мини-реле | Датчик вакуумного насоса |
| R11 | – | Не используется |
| R12 | Силовое реле | Охлаждающий вентилятор |
| R13 | Мини-реле | Вентилятор отопителя |
| R14 | Мини-реле | Реле управления двигателем |
| *Мини-предохранители ** Патронные предохранители |

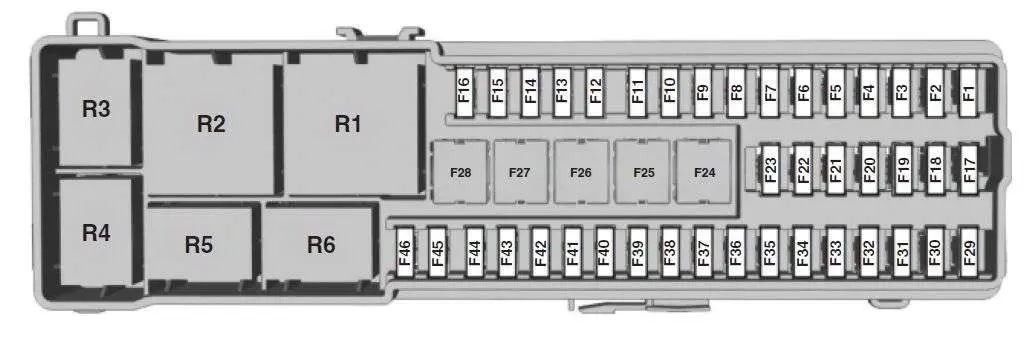

Багажник
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | 5A | Входной модуль для заслонки зарядки без помощи рук |
| F2 | 10 | Бесключевой автомобильный модуль |
| F3 | 5A | Бесключевые дверные ручки автомобиля |
| F4 | 25A | Блок управления левой передней дверью |
| F5 | 25A | Блок управления передней правой двери |
| F6 | 25A | Блок управления левой задней дверью |
| F7 | 25A | Блок управления правой задней дверью |
| F8 | – | Не используется |
| F9 | 25A | Мотор водительского сиденья |
| F10 | 25A | Обогрев заднего стекла |
| F11 | – | Не используется |
| F12 | 15A | Электронный модуль управления аккумулятором |
| F13 | – | Не используется |
| F14 | 10 | Зарядное устройство для аккумулятора (C-MAX Energi) |
| F15 | – | Не используется |
| F 16 | – | Не используется |
| F17 | 10 | Электронный модуль управления аккумулятором |
| F18 | 15A | Электронный модуль управления аккумуляторной батареей – вентилятор |
| F19 | 15A | Вентилятор зарядного устройства (C-MAX Energi) |
| F20 | – | Не используется |
| F21 | 10 | Интеллектуальный разъем для подключения данных |
| F22 | 10 | Активное шумоподавление |
| F23 | – | Не используется |
| F24 | 30A | Преобразователь постоянного/переменного тока |
| F25 | 25A | Электрические подъемные ворота |
| F26 | 40A | Зарядное устройство переменного/постоянного тока (C-MAX Energi) |
| F27 | 20A | Загрузочный вывод |
| F28 | – | Не используется |
| F29 | – | Не используется |
| F30 | 5A | Форма помощи при парковке |
| F31 | 5A | Камера заднего вида |
| F32 | 5A | Преобразователь постоянного/переменного тока |
| F33 | – | Не используется |
| F34 | 20A | Обогрев водительского сиденья |
| F35 | 20A | Обогрев пассажирского сиденья |
| F36 | – | Не используется |
| F37 | 20A | Сильная тень от солнца |
| F38 | – | Не используется |
| F39 | – | Не используется |
| F40 | – | Не используется |
| F41 | – | Не используется |
| F42 | – | Не используется |
| F43 | – | Не используется |
| F44 | – | Не используется |
| F45 | 5A | Датчик влажности |
| F46 | 10 | Система электропитания |
| R1 | Силовое реле | Заднее реле 15 |
| R2 | Мини-реле | Обогрев заднего стекла |
| R3 | Микротрансмиттер | Лючок топливного бака (C-MAX Energi) |
| R4 | – | Не используется |
| R5 | – | Не используется |
| R6 | Микротрансмиттер | Задний стеклоочиститель |
