Ford C-MAX (2003-2010) — Блок предохранителей

18.01.2024 /

Ford C-MAX (2003-2010) — Схема блока предохранителей

Год производства: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Предохранитель прикуривателя (розетка) в Ford C-MAX Предохранитель 29 (2003-2007 гг.) или 109 (2007-2010 гг.) находится в блоке предохранителей в салоне.

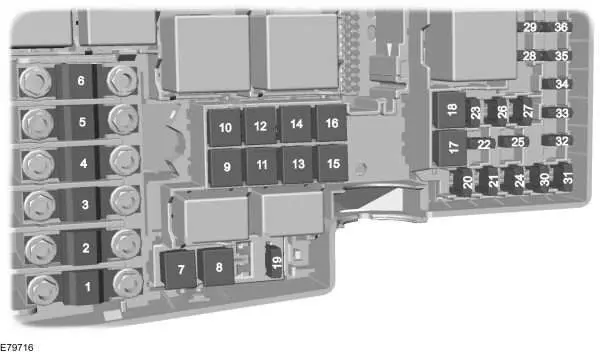

Блок предохранителей в моторном отсеке (тип 1)

Ford C-MAX (2003-2010) — Блок предохранителейFord C-MAX (2003-2010) — Блок предохранителейFord C-MAX (2003-2010) — Блок предохранителей
Ford C-Max (2003-2010) — Предохранители — моторный отсек
НомерАмпер [A]описание
140Охлаждающий вентилятор
280Усилитель руля
360Блок предохранителей, блок питания

в кабине 1.

460Блок предохранителей, блок питания

в кабине 2.

580Дополнительный обогреватель
660Свеча накаливания (только дизель)
730АБС, насос системы стабилизации
820АБС, клапаны стабилизации
920Модуль управления коробкой передач
1030Вентилятор кондиционера
1120Interruttore di Accensione
1240Реле зажигания 15л
1320Пусковой электромагнитный клапан
1440Обогрев лобового стекла – правая сторона
1530Реле вентилятора охлаждения

(Sigma – без кондиционера).

1640Обогрев лобового стекла, левая сторона
17–Не используется
1830Инвертор мощности
1910модуль АБС
2015Корно
2120Дополнительный обогреватель
2210Модуль гидроусилителя руля
2330Омыватели фар
2415Дополнительный обогреватель

(только дизель)

2510Зажигание, реле
2615Автоматическая коробка передач
2710Муфта кондиционера
2810Контроль свечей накаливания

(только дизель)

2910Двухзонный кондиционер
303Модуль управления силовой установкой;

Автоматическая коробка передач.

3110Интеллектуальный датчик зарядки аккумулятора
3210Автоматическая коробка передач
3310Датчики кислорода с подогревом (только бензин)
10Перепускной клапан интеркулера

(только дизель)

3410Форсунки;

Трансформаторы зажигания,

3510Модуль управления силовой установкой,

клапаны,

соленоиды.

3610Модуль управления коробкой передач

Блок предохранителей в моторном отсеке (2003-2007 гг.)

описание

1Вентилятор охлаждения 40/60А
2Усилитель руля 80А
3Блок предохранителей 60А в салоне
4Блок предохранителей 60А в салоне
580А Дополнительный отопитель
660А Дизель: свеча
730А ABS, насос динамической стабилизации
820А ABS, клапаны динамической стабилизации
9блок управления двигателем 20А;
10Системный вентилятор кондиционера 30 А
11Замок зажигания 20А
12Реле зажигания 40А 15л
13Стартер 20А
1440А Обогрев лобового стекла, правая сторона
1530А Реле вентилятора охлаждения (Sigma — только варианты без кондиционера)
1640А Обогрев лобового стекла, левая сторона
1730А электронный стояночный тормоз
18Инвертор 30А
19Модуль АБС 10А
20Зуммер 15А
2120А Дизель: дополнительный отопитель
22Модуль гидроусилителя руля 10А
2330А Лавафари
2415А Дизель: дополнительный отопитель
25Реле зажигания 10А
2610/15А Блок управления АКПП
27Муфта компрессора кондиционера 10А
2810А Дизель: блок управления свечами накаливания
2910А Отдельная система кондиционирования воздуха
303А Блок управления двигателем, блок управления АКПП
31Интеллектуальная зарядка аккумулятора током 10А.
3210A 2004–2007: 16 В+VCT: Вентиляция 2007–2010: Контроллер автоматической коробки передач
3310А Бензин: Подогрев кислородных датчиков Дизель: Перепускной клапан интеркулера
3410А Бензин: форсунки, катушки зажигания 2004-2007 гг.: Дизель: топливный насос
3510А Контроллер двигателя, клапаны
3610А Блок управления двигателем
Реле
R1Блокировка стартера (АКПП)
R2Segnale Acustico
R3Фонари заднего хода (автоматическая коробка передач)
R4резерв
R5Дизельное отопление 16 В + VCT: Вентиляция
R6Главное реле
R7Обогрев лобового стекла
R8Переключение
R9Омыватели фар
R10нагреватель
R11Кондиционер
R12Вентилятор охлаждения (без кондиционера)
R13Аввиаменто
R14Охлаждающий вентилятор для управления энергопотреблением

ЧИТАЙТЕ Ford Kuga (2022) – блок предохранителей и реле

Главный блок предохранителей

Он расположен рядом с сетью и состоит из мощных предохранителей.

Ford C-MAX (2003-2010) — Блок предохранителейFord C-MAX (2003-2010) — Блок предохранителейFord C-MAX (2003-2010) — Блок предохранителей

  1. (80А) Модуль управления усилителем рулевого управления
  2. (150А) Стартер
  3. (100A)
  4. (50А) Многофункциональный модуль управления
  5. (80А) Дополнительный отопитель
  6. (70A) Держатель предохранителя/блок реле
  7. (60A)
  8. (50A) Модуль управления двигателем вентилятора системы охлаждения
  9. (50А) Многофункциональный модуль управления
  10. (60А) Модуль управления свечами накаливания

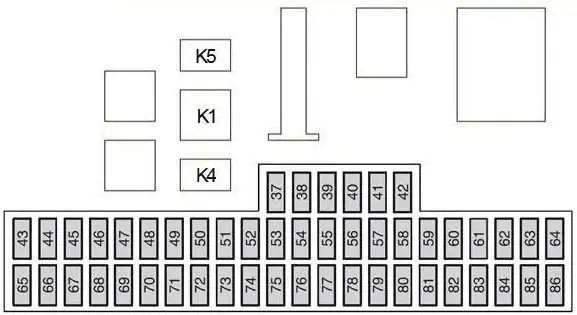

Блок предохранителей в салоне (2007-2010 гг.)

Ford C-MAX (2003-2010) — Блок предохранителейFord C-MAX (2003-2010) — Блок предохранителейFord C-MAX (2003-2010) — Блок предохранителей

Защищенные компоненты

3710А Левая фара дальнего света
3810А Дальний свет правой фары
3920A Прикуриватель, задняя розетка
4020А Люк на крыше
4120А Электрический модуль двери переднего пассажира
427,5А Зеркала с подогревом
43Электронные модули 10 А (с питанием от батареи)
44Диагностический разъем 10А (OBD II)
45Дневные ходовые огни 10А
4610А Комбинация приборов, многофункциональный электронный модуль (ГЭМ)
4715А Промывочный насос, промывочные форсунки с подогревом
4820А ближнего света дневного света
4915А выключатель света
50Стеклоочиститель 20А
5115А топливный насос
5225А Обогрев заднего стекла
537,5 А Левая светлая сторона
547,5А Правый габаритный фонарь
5520А Электромодуль двери водителя, центральный замок
5620А Система бесключевого доступа
5710А противоугонная сирена
58Аудиосистема 15А (питание от аккумулятора)
59Розетка 25А в багажнике, разъем для буксировки
60Проектор ближнего света 15А
61Левая фара 15А
6220А Электрорегулировка сиденья водителя
63Windows 25А
64бронирование
65Подушка безопасности 10А
667,5А Корректор фар, ближний свет, ксеноновый модуль
6710А Иммобилайзер (WFS), комбинация приборов (питание от замка зажигания)
687,5А Радио, приборная панель
69Противотуманные огни
7010А Электронные модули (питание от зажигания)
71Дневные ходовые огни 10А
72Многофункциональный электронный модуль (ГЭМ) 25А
737,5А Освещение номерного знака
7415А Стоп-сигнал
7510А Блок управления переключением передач, электрическая педаль акселератора
767,5 А Электрический стояночный тормоз
7725А Реле центрального замка
7815А Задний дворник
7915А Зеркала заднего вида с электроприводом складывания
8010А Освещение салона, электрозеркала
8120А Модуль электрооборудования правой задней двери
8220А Модуль электрооборудования левой задней двери
8310А CD-чейнджер, развлекательная система на задних сиденьях (RSE)
8410А фонари заднего хода, разъем прицепа
8510А система охлаждения
8620А Подогрев сидений
Реле
K1Обогрев заднего стекла
K4Топливный насос
K5Дневные ходовые огни

ЧИТАЙТЕ Ford Fiesta (2012-2016) – блок предохранителей

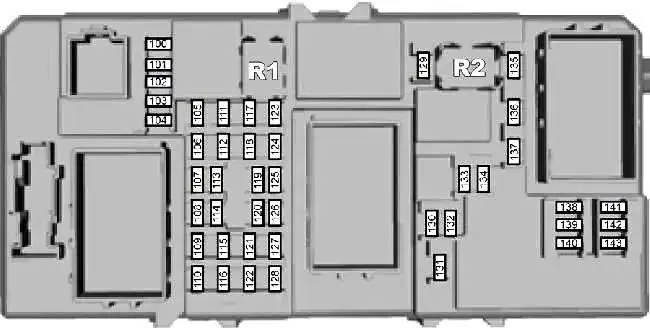

Блок предохранителей в салоне (2007-2010 гг.)

Ford C-MAX (2003-2010) — Блок предохранителейFord C-MAX (2003-2010) — Блок предохранителейFord C-MAX (2003-2010) — Блок предохранителей
Ford C-Max (2003-2010) — Предохранители — салон
НомерАмпер [A]описание
10010Питание зажигания электронных модулей
10120Электрический модуль управления крышей;

Электропривод водительского сиденья,

10210Управление отоплением;

Рулевая колонка;

сажевый фильтр;

Приемник дистанционного управления.

10310Питание от аккумулятора для управления освещением.
10410Экономия батареи;

Внутреннее освещение.

10525Обогрев заднего стекла
10620Система бесключевого доступа
10710Питание от аккумулятора для комбинации приборов;

Бортовая диагностика.

1087,5Комплект аксессуаров

(аудио и навигационный блоки).

10920Более легкий,

задняя вспомогательная розетка

11010Питание дневных ходовых огней

для выключателя света.

11115Топливный насос (только бензиновый двигатель)
11215Питание от аккумулятора для аудиомодулей
11310Дневные ходовые огни (стояночные огни)
11410Питание зажигания комбинации приборов;

Иммобилайзер двигателя.

1157,5Мощность зажигания Управление освещением
11620Противотуманные огни
1177,5Освещение номерного знака
11820Модуль двери сзади слева
11915Дополнительная розетка в багажнике
25Дополнительная розетка для запуска

(автомобили с модулем прицепа).

12020Дверной модуль сзади справа
12120Подогрев передних сидений
12210Модульная подушка безопасности
1237,5Наружные зеркала с подогревом
1247,5Стояночные огни, габаритные огни, задние фонари

(левая сторона).

1257,5Стояночные огни, габаритные огни, задние фонари

(правая сторона).

12620Система бесключевого доступа
12725Электрические окна
128–Не используется
12920Уборочные машины
130–Не используется
13115Задний стеклоочиститель
13215Стоп-сигналы
13325Реле центрального замка, модуль пассажирской двери
13420Центральный замок, модуль двери водителя
13520Дневные ходовые огни
13615Моечный насос, моющие форсунки с подогревом
13710Звуковой сигнал поддержки
13810Модуль управления силовой установкой;

Педаль газа;

Автоматическая коробка передач.

13910Светофоры справа
14010Ходовые огни, левая сторона
14110Фонарь заднего хода, электрозеркала.
14215Фары ближнего света, правая сторона
14315Ближний свет, левая сторона

ПРОЧИТАЙТЕ Ford Explorer (1994-2003) – блок предохранителей и реле

Реле
R1Топливный насос
R2Не используется
