Ford Bronco (1992-1996) — блок предохранителей
Ford Bronco — Схема блока предохранителей
Год производства: 1992, 1993, 1994, 1995, 1996.
Для прикуривателей (розетки) отвечает за предохранители 9 и 16 в блоке предохранителей панели приборов.
Блок предохранителей в салоне
Расположение блока предохранителей
Панель предохранителей расположена за крышкой с левой стороны рулевого колеса.
Схема блока предохранителей
Назначение предохранителей в комбинации приборов
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 30A | Вентилятор отопления/кондиционирования воздуха |
| 2 | 30A | Очиститель окон; Автоматический переключатель: Буфер интервала работы стеклоочистителей/дворников. |
| 3 | – | Не используется |
| 4 | 15A | Внешние светильники; Подсветка приборов; Бесключевой доступ; Модуль зуммера/предупреждения |
| 5 | 10 | Ограничитель подушки безопасности |
| 6 | 15A | Муфта кондиционера; Удаленный вход/без ключа |
| 7 | 15A | Обогреватель заднего стекла; Включение ламп |
| 8 | 15A | Бесплатные лампочки; Электрические наружные зеркала заднего вида; Сигнальная лампа моторного отсека; Бесключевой доступ; Спидометр; Подсветка зеркал солнцезащитных козырьков; Модуль зуммера/предупреждения |
| 9 | 25A | Силовая установка |
| 10 | 4A | Подсветка приборов |
| 11 | 15A | Радио; Диммер дисплея радио |
| 12 | 20А/30А (переключатель) | электронная коробка передач полного привода; Электрические дверные замки; Поясничная сила; Электростеклоподъемник задней двери |
| 13 | 15A | Антиблокировочная система тормозов; Блокировка переключения тормозов; Контроль скорости; Тормозные/стоп-сигналы; Обнаружение остановки для электронного управления двигателем |
| 14 | 20А (автоматический выключатель) | Электрические стеклоподъемники; Электростеклоподъемник в задней двери: Подключение панели приборов |
| 15 | – | Не используется |
| 16 | 15A | Более легкий |
| 17 | 10 | Электронная трансмиссия; Индикаторы; Спидометр; Рупор/модуль; Предупреждающие индикаторы |
| 18 | 10 | Иммобилизация подушек безопасности; Автоматическое зеркало день/ночь; Блокировка переключения тормозов; электронный модуль переключения полного привода; Верхняя консоль; Спидометр |

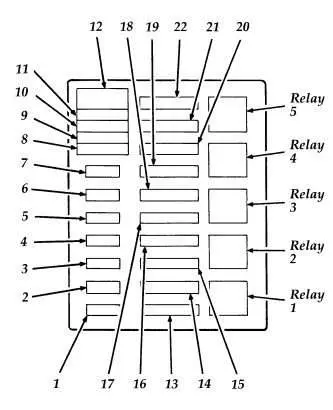

Блок предохранителей в моторном отсеке
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 20A | мощность звука |
| 2 | 15А или 30А | Антиблокировочная система тормозов (30А) или реле противотуманных фар (15А) |
| 3 | 30A | Мигающий свет полосы движения; Дневные ходовые огни (только для Канады); Рог; Контроль скорости |
| 4 | 25A | фонари заднего хода прицепа; Ходовые огни прицепа |
| 5 | 15A | Антиблокировочная система тормозов; Замена ламп; Модуль дневных ходовых огней (ДХО) (только для Канады); Контроль скорости; Реле зарядки аккумулятора прицепа |
| 6 | 10 | Правый стоп-сигнал/указатель поворота прицепа |
| 7 | 10 | Левый стоп-сигнал/указатель поворота прицепа |
| 8 | 30 А макс. | Антиблокировочная система тормозов |
| 9 | максимум 20A | Катушка реле топливного насоса; Система управления силовым агрегатом |
| 10 | максимум 20A | Предохранители панели приборов: 15.18; Соленоид реле стартера |
| 11 | – | Не используется |
| 12 | Диод | Реле управления коробкой передач |
| 13 | макс 50А | Панель приборов с предохранителями: 5,9,13 |
| 14 | 30 А макс. | Обогреватель заднего стекла |
| 15 | максимум 50A | Предохранители панели приборов: 1, 7; Блок питания: предохранитель 5 |
| 16 | максимум 20A | Заправка топливного насоса |
| 17 | макс 50А | Индикатор зарядки генератора; Панель приборов с предохранителями: 2, 6, 11,14,17; Блок питания: предохранитель 22 |
| 18 | 30 А макс. | Зарядка аккумулятора прицепа |
| 19 | максимум 40A | Fari |
| 20 | максимум 50A | Панель приборов с предохранителями: 4, 8, 12,16 |
| 21 | 30 А макс. | Поставка тормозов для прицепов |
| 22 | максимум 20A | Коллекция дистрибьютора; Катушка зажигания; Обмотка реле управления тяговым поездом; Интегрированный толстопленочный модуль (TFI) |
| Ловушка 1 | Система управления силовым агрегатом | |
| Реле 2 | Топливный насос | |
| Самовывоз 3 | Корно | |
| Реле 4 | Буксировочные фонари для прицепов | |
| Курьер 5 | Мотор насоса Антиблокировочная система тормозов (ABS) |
Дополнительные предохранители вне основных блоков предохранителей
| Ампер [A] | описание | Положение |
|---|---|---|
| тираж 22 А Бркр. | Фары и указатель поворота дальнего света | Интегрирован в переключатель фар. |
| 12 Га. Вставка предохранителя | Генератор, 95 А | При запуске реле двигателя (бензиновый двигатель) |
| (2) соединения с предохранителями 12ga. | Генератор, 130 А | При запуске реле двигателя (дизельный двигатель) |
| (2) 14 млрд лет. Соединения предохранителей | Свечи накаливания для дизельных двигателей | Когда реле двигателя запускается |
