Ford B-MAX (2012-2017) — Блок предохранителей

Ford B-MAX (2012-2017) — Схема блока предохранителей

Год производства: 2012, 2013, 2014, 2015, 2016, 2017.

Предохранитель прикуривателя (розетка) в Ford B-MAX Это предохранитель 30 в блоке предохранителей в салоне.

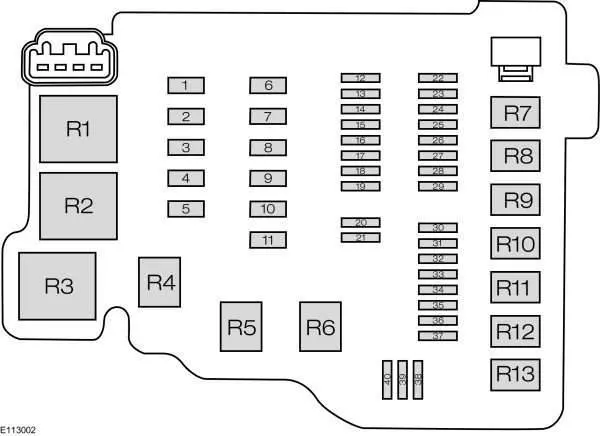

Блок предохранителей в моторном отсеке

Ford B-MAX — предохранители — моторный отсек

Нет.	Ампер [A]	описание
1	40	Модуль антиблокировочной системы
1	30	АБС / ESP
2	60	Высокоскоростной вентилятор системы охлаждения
3	40	Вентилятор системы охлаждения
3	30	Низкая скорость вращения вентилятора системы охлаждения.
4	30	Вентилятор отопителя
5	60	Питание блока предохранителей в салоне (аккумулятор)
6	30	Модуль управления кузовным оборудованием
7	60	Питание блока предохранителей в салоне (зажигание)
8	60	свечи накаливания
8	50	Модуль DPS6
9	40	Обогрев лобового стекла
10	40	Обогрев лобового стекла
11	30	Реле стартера
12	10	Реле дальнего света слева
13	10	Реле дальнего света справа
14	15	Качать
15	20	Катушка зажигания
16	15	Модуль управления силовой установкой; Вентилятор высокого и низкого охлаждения.
17	15	Датчики кислорода с подогревом (бензиновые двигатели)
17	20	Силовой модуль (дизельные двигатели)
18	–	Не используется
19	7.5	Контроллер кондиционера
20	–	Не используется
21	–	Не используется
22	15	Питание от аккумулятора для управления освещением.
23	15	Передние противотуманные фары
24	15	Индикаторы направления
25	15	Внешнее освещение, левая сторона
26	15	Внешнее освещение с правой стороны
27	7.5	Модуль управления коробкой передач
28	20	АБС / ESP
29	10	Муфта кондиционера
30	–	Не используется
31	–	Не используется
32	20	Рог; Экономия батареи; Бесключевой модуль автомобиля.
33	20	Обогрев заднего стекла
34	20	Реле топливного насоса; Масляный нагреватель.
35	15	Система сигнализации категории 1
36	7.5	Контроллер автоматической коробки передач
37	25	Модуль передней двери, левая сторона
38	25	Модуль передней двери, правая сторона
39	25	Модуль задней двери, левая сторона
40	25	Модуль задней двери, правая сторона
Реле	описание
R1	Вентилятор системы охлаждения
R2	Не используется
R3	Модуль управления коробкой передач
R4	Фары дальнего света
R5	Не используется
R6	Не используется
R7	Вентилятор охлаждения двигателя
R8	Аввиаменто
R9	Муфта кондиционера
R10	Передние противотуманные фары
R11	Топливный насос; Масляный нагреватель.
R12	Луче ди Ретромарсия
R13	Вентилятор отопителя

ЧИТАЙТЕ  Ford Mondeo (2020) — Блок предохранителей

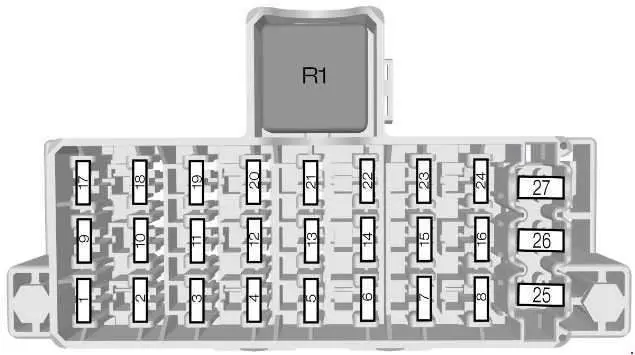

Блок предохранителей в салоне – тип 1

Ford B-MQX — Схема блока предохранителей — Блок предохранителей в салоне — Тип 1

Нет.	Ампер [A]	описание
1	7.5	Включить; Датчик дождя; Подогрев лобового стекла.
2	10	Стоп-сигналы
3	7.5	Фонарь заднего хода; Камера заднего вида с фонарем заднего хода.
4	7.5	Регулировка угла наклона фар
5	–	Не используется
6	15	Задний стеклоочиститель
7	15	Моечный насос
8	–	Не используется
9	15	Подогрев пассажирского сиденья
10	15	Водительское сиденье с подогревом
11	–	Не используется
12	10	Модульная подушка безопасности
13	10	Включить; Электроусилитель руля; Приборная доска; Пассивная противоугонная система; Антиблокировочная система.
14	7.5	Модуль управления силовой установкой; Коробка передач; Топливный насос.
15	7.5	Аудиосистема, панель приборов
16	7.5	Обогрев лобового стекла
17	–	Не используется
18	–	Не используется
19	15	Разъем для передачи данных
20	20	Многофункциональный дисплей; Часы; Внутренний сканер; Отопление вентиляционные отверстия; Панель кондиционера.
21	15	Аудиосистема, навигация, Bluetooth
22	7.5	Приборная доска
23	7.5	Буксирный модуль
24	7.5	Модуль синхронизации антенн
25	–	Не используется
26	30	Стеклоочиститель передний, левая сторона
27	30	Стеклоочиститель передний, правая сторона
Реле	описание
R1	Переключение

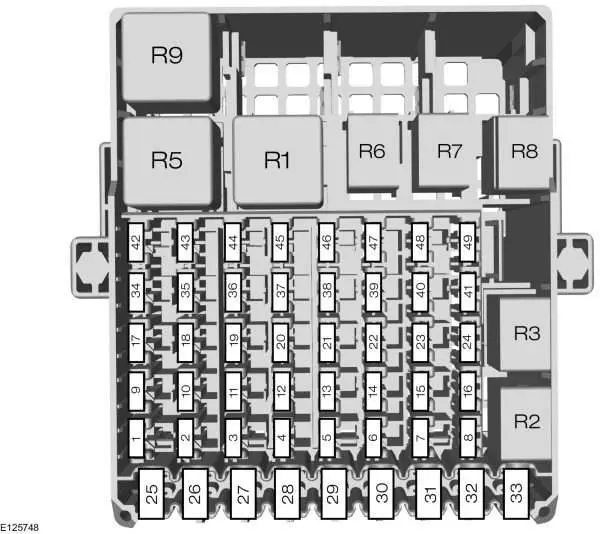

Блок предохранителей в салоне – тип 2

Ford B-MAX – предохранители – салон

Нет.	Ампер [A]	описание
1	7.5	Включить; Датчик дождя; Подогрев лобового стекла; Купольный светильник; Внутреннее зеркало.
2	10	Стоп-сигналы
3	7.5	Луче ди Ретромарсия
4	7.5	Регулировка угла наклона фар
5	–	Не используется
6	15	Задний стеклоочиститель
7	15	Моечный насос
8	–	Не используется
9	15	Подогрев пассажирского сиденья
10	15	Водительское сиденье с подогревом
11	–	Не используется
12	10	Модульная подушка безопасности
13	10	Включить; Электроусилитель руля; Приборная доска; Пассивная противоугонная система; Антиблокировочная система.
14	7.5	Модуль управления силовой установкой; Коробка передач; Топливный насос.
15	7.5	Системный звук; Приборная доска.
16	7.5	Обогрев лобового стекла, правая сторона
17	–	Не используется
18	–	Не используется
19	10	Разъем для передачи данных
20	20	Буксирный модуль
21	15	Аудиосистема, навигация
22	7.5	Приборная доска
23	7.5	Многофункциональный дисплей; Часы; Внутренний сканер; Отопление вентиляционные отверстия; Панель кондиционера.
24	10	Модуль синхронизации
25	–	Не используется
26	30	Стеклоочиститель передний, левая сторона
27	30	Стеклоочиститель передний, правая сторона
28	30	Модуль качества напряжения
29	20	Задняя розетка
30	20	Более легкий; Передняя розетка.
31	–	Не используется
32	–	Не используется
33	–	Не используется
34	20	Вход без ключа
35	20	Вход без ключа
36	10	Разъем для передачи данных
37	15	Interruttore di Accensione
38	–	Не используется
39	–	Не используется
40	–	Не используется
41	–	Не используется
42	7.5	Задняя камера
43	10	Модуль активного городского ареста
44	7.5	Индикатор отключения подушки безопасности пассажира
45	–	Не используется
46	–	Не используется
47	–	Не используется
48	–	Не используется
49	–	Не используется
Реле	описание
R1	Переключение
R2	Более легкий
R3	Не используется
R4	Действующая остановка городского автобуса
R5	Не используется
R6	Бесключевой доступ (аксессуар)
R7	Бесключевой доступ (зажигание)
R8	Реле экономии заряда батареи
R9	Обогрев лобового стекла, левая сторона
R10	Обогрев лобового стекла, правая сторона
R11	Не используется
R12	Не используется
