Ford Aspire (1994-1997) — блок предохранителей и реле
Применяется к новым автомобилям в годах:
1994, 1995, 1996, 1997.
Главный блок предохранителей
Чтобы снять главный блок предохранителей и заменить предохранитель:
- Отсоедините отрицательный провод аккумулятора.
- Отвинтите гайки с обоих концов.
- Поднимите блок предохранителей и откройте выступы сбоку блока предохранителей.
- Выверните винты с обеих сторон блока.
- Замените предохранитель на новый того же номинала.
Чтобы установить блок предохранителей:
- Установите на место крышку блока предохранителей и затяните винты с обеих сторон.
- Установите гайки на обоих концах блока предохранителей.
- Подсоедините отрицательный кабель аккумулятора.
| Номер | Ампер [A] | описание |
| 1 | тридцать | Ventilatore |
| 2 | 60 | addominali |
| 3 | 80 | Диагностический монитор подушек безопасности, |
| Блок управления антиблокировочной системой тормозов, | ||
| Реле антиблокировочной системы тормозов, | ||
| Аудиосистема, | ||
| Запасная лампочка, | ||
| Блок тормозной системы, | ||
| Реле двигателя вентилятора, | ||
| Лампа зарядки, | ||
| Центральное единство, | ||
| Более легкий, | ||
| Реле вентилятора охлаждения, | ||
| Реле дневных ходовых огней, | ||
| Мигалка, | ||
| Передний габаритный фонарь, | ||
| Передний дворник и омыватель, | ||
| Предупреждающий свет, | ||
| Рог, | ||
| Катушка зажигания, | ||
| Освещение (выключатель кондиционера, панель, переключатель заднего оттаивания, индикатор переключения на повышенную передачу), | ||
| Контрольные лампы на панели приборов (подготовка подушки безопасности, антиблокировочная система тормозов, тормозная система, зарядка, проверка двигателя, топливо, давление масла, задний обогреватель, ремень безопасности, тахометр), | ||
| Внутренняя лампа, | ||
| Лампа номерного знака, | ||
| модуль управления силовым агрегатом, | ||
| Задний обогреватель, | ||
| Реле заднего обогревателя, | ||
| Задний дворник и омыватель, | ||
| Задний свет, | ||
| Реле задних фонарей, | ||
| вывески, | ||
| Семафоро | ||
| 4 | тридцать | Диагностический монитор подушек безопасности, |
| Модуль управления силовым агрегатом | ||
| 5 | тридцать | Fari |
ПРОЧИТАЙТЕ Ford Expedition U222 (2003-2006) – блок предохранителей и реле

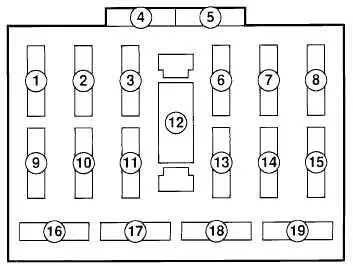

Панель предохранителей в приборной панели
| Номер | Ампер [A] | описание |
| 1 | 10 | Система подушек безопасности, |
| Система предотвращения блокировки колес, | ||
| Реле антиблокировочной системы тормозов, | ||
| Реле двигателя вентилятора, | ||
| Реле вентилятора охлаждения, | ||
| Главное реле зажигания | ||
| 2 | 15 | Резервные лампы, |
| Центральное единство, | ||
| Мигалка, | ||
| Сигнальные лампы на панели приборов (подготовка подушки безопасности, антиблокировочная система тормозов, тормозная система, зарядка, проверка двигателя, давление масла, ремень безопасности, задний обогреватель, переключение на повышенную передачу), | ||
| Датчики комбинации приборов (топливо, актуатор переключения передач, тахометр, поворотники), | ||
| указатели поворота, | ||
| Реле заднего обогревателя | ||
| 3 | вентиляции | Обогреватель заднего стекла |
| 4 | вентиляции | Запасной предохранитель |
| 5 | 15 | Запасной предохранитель |
| 6 | – | – |
| 7 | 15 | Передние противотуманные фары |
| 8 | – | – |
| 9 | – | – |
| 10 | вентиляции | переключатель кондиционера |
| реле кондиционера | ||
| Двигатель вентилятора конденсатора, | ||
| Стеклоочиститель и омыватель ветрового стекла | ||
| 11 | 15 | Вентиляторный двигатель в сборе, |
| Система дневных ходовых огней, | ||
| Задний дворник и омыватель | ||
| 12 | тридцать | Двигатель вентилятора кондиционера |
| 13 | 15 | Люси ди Эмергенца |
| 14 | 15 | Блок антиблокировочной системы тормозов, |
| Стоп-сигналы, | ||
| Лампа зарядки, | ||
| Корно | ||
| 15 | 15 | Передние габаритные огни, |
| подсветка приборной панели, | ||
| Лампы освещения номерного знака, | ||
| Парковочные огни, | ||
| Задние фары, | ||
| Включи свет | ||
| 16 | 15 | Аудиосистема, |
| легче | ||
| 17 | – | – |
| 18 | – | – |
| 19 | 10 | Аудиосистема, |
| Резервные лампы, | ||
| Центральное единство, | ||
| Сигнальная лампа обогрева салона Модуль управления силовым агрегатом |
переключатель
Системы кондиционирования требуют много энергии. При превышении номинального тока автоматический выключатель размыкается.
Если цепь разомкнута в выключателе, выключите все прерыватели обогревателя и кондиционера и перезагрузите цепь, нажав кнопку сброса, расположенную на панели предохранителей в салоне.
