Fiat Uno (2013-2015) – блок предохранителей и реле
Применяется к новым автомобилям в годах:
2013, 2014, 2015.
Расположение блока предохранителей

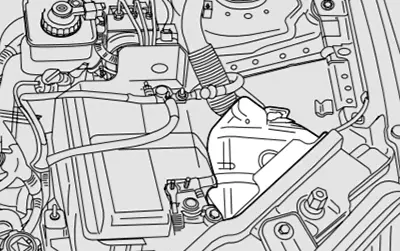

Блок предохранителей расположен в капоте рядом с аккумуляторной батареей.

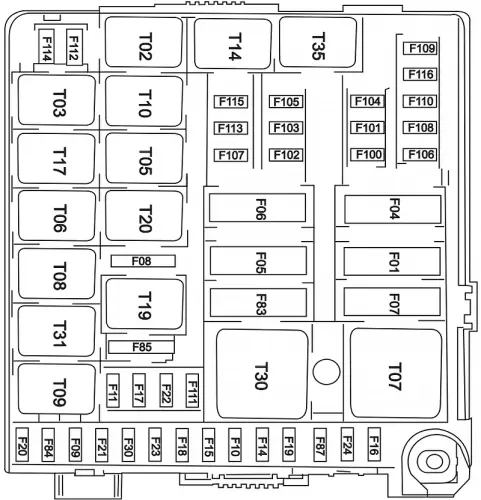

Номера, идентифицирующие основной электрический компонент, соответствующий каждому предохранителю, расположены на внутренней стороне крышки блока предохранителей.
| Номер | Ампер [A] | описание |
|---|---|---|
| F01 | 20A | переключатель стартера |
| F04 | 30A | Центральный АБС (клапан) |
| F05 | 40A | Центральный АБС (насос) |
| F06 | 30A | 1. Скорость электровентилятора кулера |
| F07 | 40A | 2. Скорость электровентилятора кулера |
| F08 | 20 А. | Обогреватель заднего стекла |
| F09 | 30A | Источник питания управления дальним и ближним светом |
| F10 | 15A | Корно |
| F11 | 15A | Электромагнитный клапан корзины |
| F15 | 20 А. | Стеклоочиститель и двухходовой насос |
| F 16 | 10 А. | Электронный впрыск, противотуманные фары, обогреватель и приборная панель. |
| F17 | 10 А. | Лямбда-зонд |
| F18 | 10 А. | Питание +30 от блока управления двигателем |
| F19 | 7.5A | компрессор кондиционера |
| F20 | 30A | Стеклоочиститель и двухходовой насос |
| F21 | 15A | бензонасос |
| F22 | 20 А. | Форсунки и катушка цилиндра |
| F23 | 20 А. | Серратура электрическая |
| F24 | 7.5A | АБС Центр |
| F30 | 15A | Противотуманные огни |
| F83 | 40A | Электрический вентилятор воздушной камеры |
| F84 | 20 А. | Задний стеклоочиститель |
| F85 | 20 А. | Розетка и прикуриватель |
| F87 | 10 А. | Задний дворник и центральный стеклоочиститель, центр стеклоподъемника, реле компрессора кондиционера и фонаря заднего хода |
| F100 | 20 А. | Бесплатно |
| F101 | 20 А. | Бесплатно |
| F102 | 20 А. | Левый электрический стеклоподъемник |
| F103 | 20 А. | Электростеклоподъемник правого лобового стекла |
| F104 | 15A | Радио, диагностическая розетка, панель управления и аварийное освещение. |
| F105 | 10 А. | Приборная панель, обогреватели, потолочное освещение и освещение бардачка. |
| F106 | 7.5A | Левый регулятор освещения, розетки и регулировки потока воздуха. |
| F107 | 7.5A | Стеклоочиститель ветрового и заднего стекла, электрический стеклоподъемник |
| F108 | 10 А. | Интеллектуальная работа радио, сигнализация и подготовка спидометра |
| F109 | 15A | Катушка реле противотуманных фар |
| F110 | 10 А. | Стоп-сигнал, указатели поворотов |
| F111 | 15A | Ослепительно, слева и справа |
| F112 | 10 А. | Правый ближний свет |
| F113 | 5A | Передний правый габаритный фонарь, левый задний, подсветка номерного знака, подсветка панели приборов, противотуманная фара |
| F114 | 10 А. | Левый ближний свет |
| F115 | 5A | Левый и правый задний габаритный фонарь |
| F116 | 7.5A | воздушная подушка |
| – | 50A | обогреватель лобового стекла |
