Fiat Tipo (2016-2019…) — Схема блока предохранителей
Год производства: 2016, 2017, 2018, 2019.
Расположение блока предохранителей
Предохранители сгруппированы в четырех блоках управления: в приборной панели, под приборной панелью (5-дверный/Комби), в моторном отсеке и внутри багажника.
Вано моторе

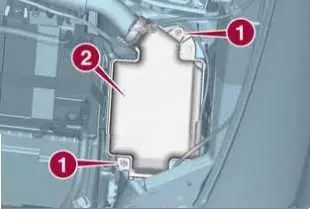

Блок предохранителей расположен сбоку от аккумулятора.
Идентификационный номер электрического компонента, соответствующий каждому предохранителю, указан на титульном листе.
Приборная доска

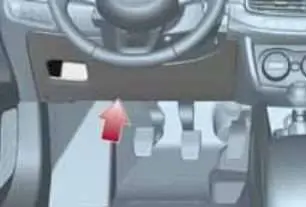

Версия с рулевым колесом слева: блок предохранителей расположен с левой стороны рулевой колонки.
Чтобы получить доступ к предохранителям, снимите защелку и потяните на себя.
Праворульная версия Блок управления расположен с левой стороны, за бардачком.
Для доступа к блоку управления поверните перчаточный ящик, освободив фиксаторы 1.
Под блоком управления на приборной панели
Блок управления расположен с левой стороны под приборной панелью.
Запуск блока предохранителей
4 двери:
5-дверная/комбинированная версия:
Откройте заднюю дверь/люк, затем откройте часть внутренней крышки и получите доступ к предохранителям в блоке предохранителей.
Схемы блока предохранителей
2016, 2017, 2018
Вано моторе
Назначение предохранителей в моторном отсеке (2016, 2017, 2018)
| Нет. | Усилитель [А] | описание |
|---|---|---|
| F10 | 15 | Двухцветный гудок |
| F85 | 10 | Поясничная регулировка водительского сиденья |
| F88 | 7.5 | Зеркала с подогревом |
| F20 | 30 | Обогрев заднего стекла |
Приборная доска

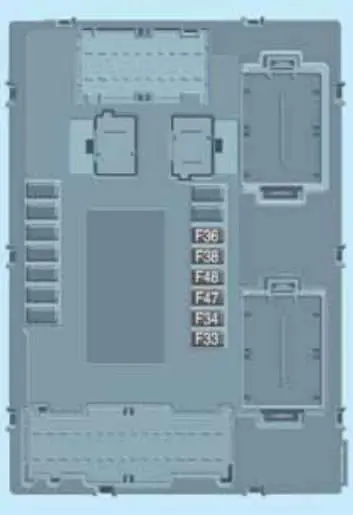

Назначение предохранителей в блоке предохранителей комбинации приборов (2016, 2017, 2018 гг.)
ЧИТАЙТЕ Fiat 500 (2020-2021) – блок предохранителей и реле
| Нет. | Усилитель [А] | описание |
|---|---|---|
| F47 | 25 | Электролобовое стекло (со стороны водителя) |
| F48 | 25 | Электролобовое стекло (со стороны пассажира) |
| F36 | 15 | источник питания системы Uconnect™, Система кондиционирования воздуха, система ЕОБД, USB/AUX-порт, управление на руле. |
| F38 | 20 | Блокирующее устройство (Отпирание водительской двери); Открытые двери; Центральный замок; Электроотпирание двери багажника. |
| F43 | 20 | Насос омывателя лобового стекла |
| F33 | 25 | Левое заднее стекло с электроприводом |
| F34 | 25 | Правое электростеклоподъемник заднего стекла |
Под приборной панелью

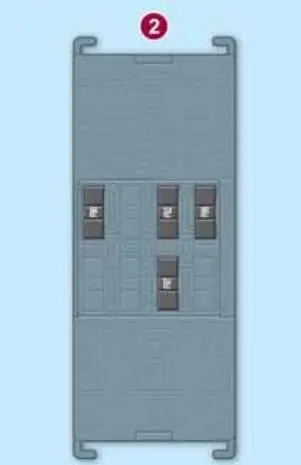

Назначение предохранителей под приборной панелью (2016, 2017, 2018 гг.)
| Нет. | Усилитель [А] | описание |
|---|---|---|
| 1 | 7.5 | Отпирание передней двери (со стороны водителя) |
| 2 | 7.5 | Отпирание передних дверей (со стороны пассажира) |
| 3 | 7.5 | Отпирание двери багажника (слева) |
| 4 | 7.5 | Отпирание двери багажника (справа) |
Багажное отделение
Назначение предохранителей багажника (2016, 2017, 2018 гг.)
| Нет. | Усилитель [А] | описание |
|---|---|---|
| F97 | 15 | Задняя розетка 12 вольт. |
| F99 | 10 | Обогрев переднего сиденья водителя |
| F92 | 10 | Обогрев сиденья переднего пассажира |
| F90 | 10 | Поясничная регулировка переднего водительского сиденья |
