Fiat Palio, Сиена, Страда (2010-2012) – блок предохранителей и реле
Применяется к новым автомобилям в годах:
2010, 2011, 2012.
Вано моторе
Версия 1

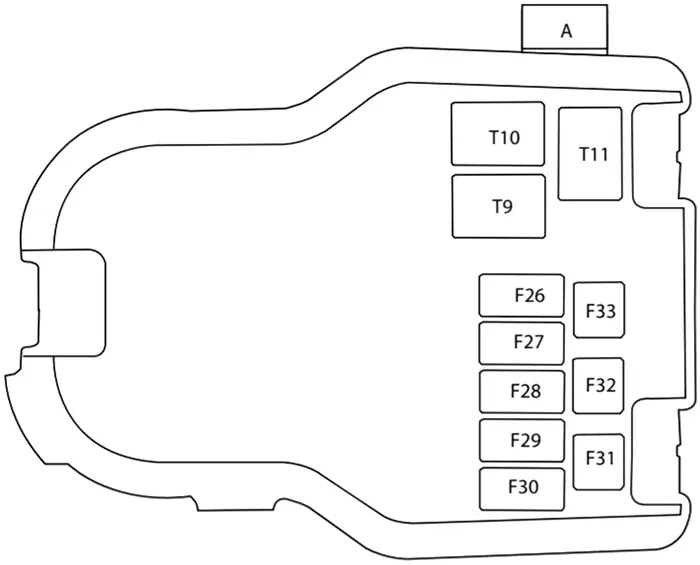

Блок предохранителей расположен рядом с аккумулятором. Для доступа к предохранителям отпустите защелку A , потяните крышку вверх в направлении стрелки и откройте коробку.
| Номер | Ампер [A] | описание |
|---|---|---|
| F26 | 60A | Общие услуги |
| F27 | 50A | Общие услуги |
| F28 | 40A | устройство зажигания. |
| F29 | 30A | Впрыск, код Fiat, электрический топливный насос. |
| F30 | 30A / 40A | Электровентилятор (40А с кондиционером). |
| F31 | 10A / 15A | Код Fiat и впрыск (15 А для некоторых версий). |
| F32 | 10A / 15A | Подогрев лямбда-зонда и цилиндра (10А на некоторых версиях). |
| F33 | 20A | Топливный насос (только для версии Tetrafuel). |
| E | 60A | Предохранитель ABS (некоторые версии). |
Версия 2
| Номер | Ампер [A] | описание |
|---|---|---|
| F00 | 60A | Свечи накаливания (версии 1.3 JTD) |
| F03 | 20A | переключатель стартера |
| F01 | 70A | центр доски |
| F02 | 30A | центр доски |
| F06 | 30A | Электрический вентилятор радиатора первой скорости (40 А для версии 1.3 JTD) |
| F07 | 40A | Электровентилятор радиатора второй скорости (60 А для версии 1.3 JTD) |
| F04 | 50A | антискользящий |
| F05 | Бесплатно. | |
| F08 | 40A | Электрический вентилятор кондиционера |
| F18 | 7.5A | центр управления двигателем |
| F23 | 15A | Дополнительная фара (7,5 А для версии 1.3 JTD) |
| F21 | 15A | бензонасос |
| F17 | 10 А. | центр управления двигателем |
| F22 | 20A | Форсунки, катушка зажигания, топливный насос |
| F11 | 15A | Одометр, лямбда-зонд, электровентилятор бака, управление двигателем, зарядка |
| F20 | Бесплатно. | |
| F14 | 10 А. | Высокая правая фара |
| F19 | 7.5A | компрессор кондиционера |
| F15 | 10 А. | Верхняя левая фара |
| F10 | 10 А. | Корно |
| F24 | 10 А. | +15/54 Дополнительное управление светом/шкафчик приключений |
| F30 | 15A | отражатель |
| F 16 | 7.5A | Блок управления двигателем, реле управления системой охлаждения двигателя |
| F09 | Бесплатно. |
ЧИТАЙТЕ Fiat Ducato (2015-2021) – блок предохранителей и реле

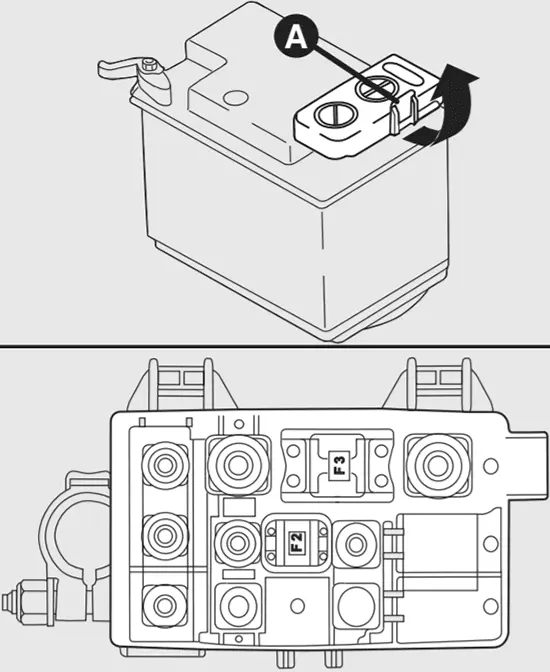

Блок предохранителей в капоте, над аккумулятором.
Для доступа к предохранителям отпустите защелку A и потяните крышку в направлении стрелки, чтобы открыть ее.
| Номер | Ампер [A] | описание |
|---|---|---|
| F2 | 125A | Генератор |
| F3 | 1 кал. | Запуск двигателя. |
Пассажирский салон

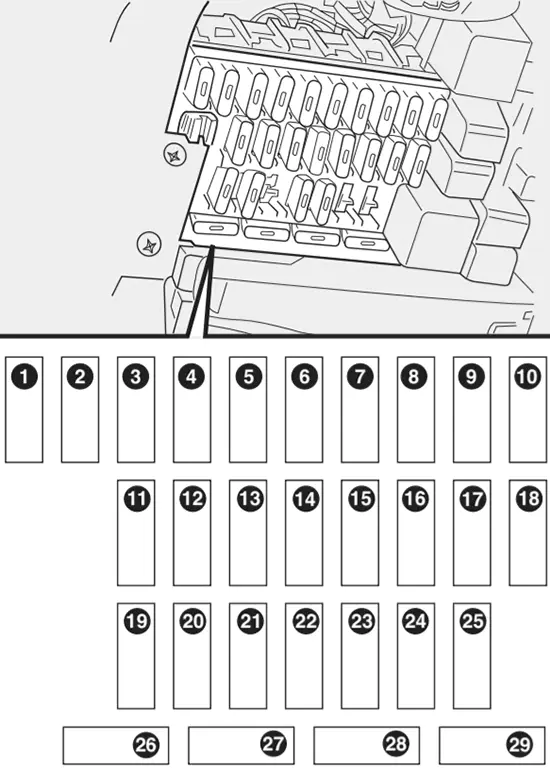

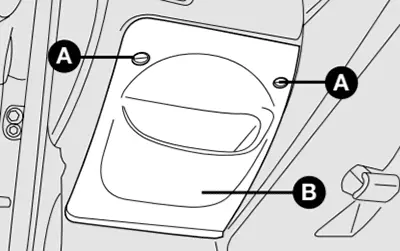

Блок предохранителей расположен под приборной панелью слева от рулевого колеса. Для доступа к предохранителям ослабьте болты крепления A и снимите блокировку B.
Версия 1
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 20A | Задний дворник/очиститель ветрового стекла. |
| 2 | 20A | Левое электростеклоподъемник. |
| 25A | Электрические передние стеклоподъемники. | |
| 3 | 20A | Передний правый электростеклоподъемник. |
| 4 | 10 А. | Верхняя левая фара. |
| 5 | 10 А. | Высокая правая фара. |
| 6 | 15A | Центральные электрические стеклоподъемники. |
| 7 | 7.5A | Передний левый и задний правый габаритные фонари, подсветка номерного знака, контрольная лампа. |
| 10 А. | Передний левый и задний правый габаритные огни, правый фонарь освещения номерного знака, контрольная лампа. | |
| 8 | 7.5A | Передний правый и задний левый габаритные фонари. |
| 10 А. | Передний правый и задний левый габаритные фонари, левый фонарь номерного знака, подсветка розетки. | |
| 9 | 15A | Противотуманные огни. |
| 10 | 20A | Централизованное запирание дверей. |
| 11 | 30A | Обогрев заднего стекла. |
| 12 | 10 А. | Аварийное освещение. |
| 13 | 20A | Рог. |
| 14 | 10 А. | Стоп-сигналы. |
| 15 | 15A | Электропитание панели приборов, фонари заднего хода, подушки безопасности, освещение бардачка, указатели поворотов. |
| 16 | 10 А. | Кондиционер. |
| 17 | 10 А. | Низкая левая фара. |
| 18 | 10 А. | Маяк внизу справа. |
| 19 | 30A | Внутренний электрический вентилятор, электрическая розетка. |
| 20 | 10 А. | Комплект внутреннего освещения, магнитола, диагностическая розетка, противоугонное устройство. |
| 21 | Бесплатно. | |
| 22 | 10 А. | АБС |
| 23 | 10 А. | Код Фиат. |
| 24 | 20A | Электростекло левое заднее. |
| 25 | 20A | Задний правый электростеклоподъемник. |
| 26 | Бесплатно. | |
| 27 | Бесплатно. | |
| 28 | Бесплатно. | |
| 29 | Бесплатно. |
ЧИТАЙТЕ Fiat Linea Facelift (2013-2016) – блок предохранителей

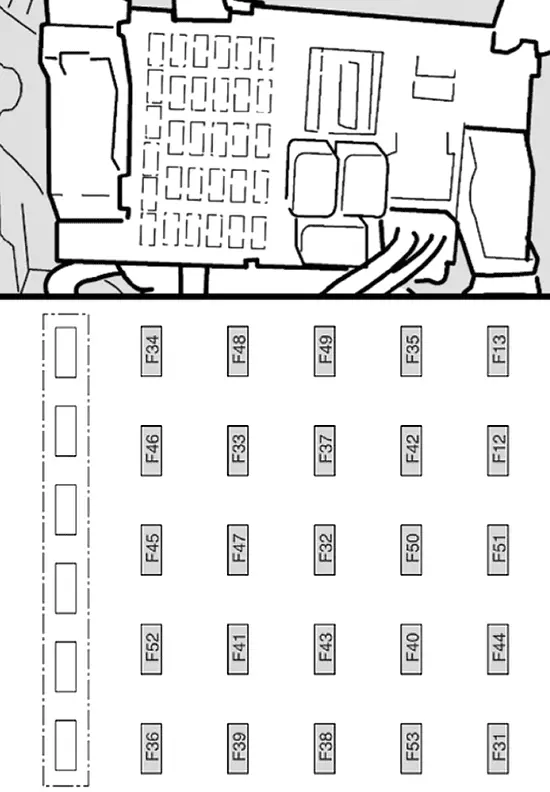

Версия 2
| Номер | Ампер [A] | описание |
|---|---|---|
| F34 | 20A | Задний правый электростеклоподъемник. |
| F48 | 20A | Электростекло левое заднее. |
| F49 | 7.5A | Сервис +15, питание внутренней магнитолы, электрозеркала, подсветка приборной панели, электроподсветка зеркал, датчик дождя. |
| F35 | 10 А. | Внутренняя сила. |
| F13 | 10 А. | Низкая левая фара |
| F46 | Бесплатно. | |
| F33 | 20A | Задний левый электростеклоподъемник |
| F37 | 10 А. | Стоп, панель приборов |
| F42 | 7.5A | АБС Центр |
| F12 | 10 А. | Низкая правая фара |
| F45 | Бесплатно. | |
| F47 | 20A | Левое электростеклоподъемник |
| F32 | 15A | Питание +30, управление внешним освещением |
| F50 | 7.5A | воздушная подушка |
| F51 | 7.5A | Блок питания, подсветка номерного знака, контрольная лампа кондиционера, подсветка магнитолы, подсветка пепельницы, подсветка розетки консоли |
| F52 | 15A | Задний стеклоочиститель |
| F41 | Бесплатно. | |
| F43 | 30A | Стеклоочиститель и двухходовой насос |
| F40 | 30A | Обогрев заднего стекла |
| F44 | 20A | Пробка |
| F36 | 15A | Мощность сабвуфера |
| F39 | 10 А. | +30 питание, освещение салона, магнитола, диагностическая розетка |
| F38 | 20A | электрический замок |
| F53 | 10 А. | Поворотные огни, аварийное освещение, приборная панель |
| F31 | 7.5A | Внутренний привод, фонарь заднего хода, катушка, центр капота, кондиционер с ручным управлением. |
