Fiat Palio, Сиена (2012-2015 гг.) – блок предохранителей и реле
Содержание
Применяется к новым автомобилям в годах:
2012, 2013, 2014, 2015.
Вано моторе
Чтобы снять крышку A от блока управления на капоте, рядом с аккумулятором, дергаем защелку B вниз, а затем потяните крышку вверх. При перемещении убедитесь, что нижние защелки заблокированы.
Чтобы получить доступ к предохранителям на положительной клемме аккумулятора, поднимите крышку. C который работает с замком D.

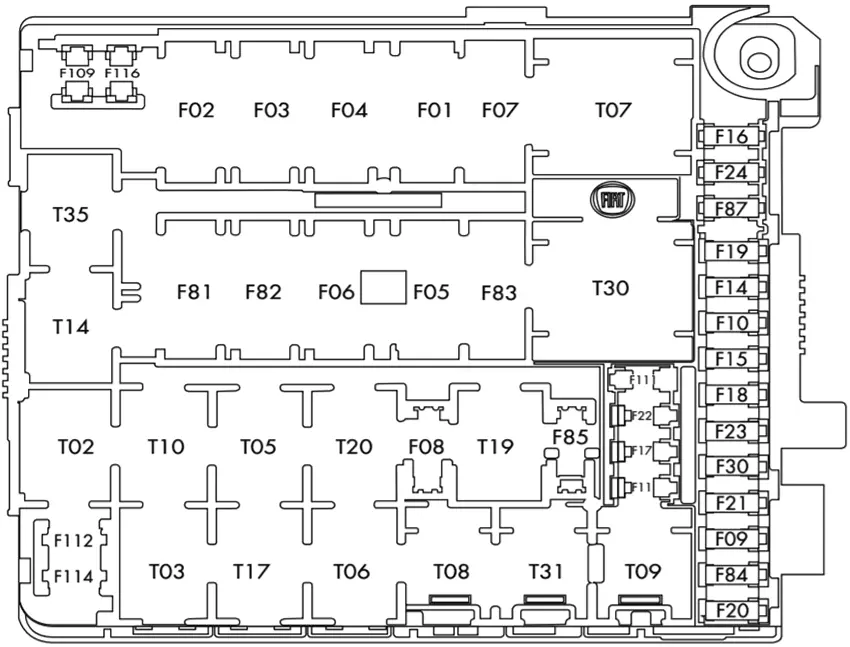

| Номер | Ампер [A] | Описать |
|---|---|---|
| F01 | 50A | Передний стеклоочиститель с питанием от аккумулятора, бортовой компьютер F34, F33, F48, F47, F38, F89 |
| F02 | 70A | Корпус компьютера аккумулятор F92, F93, F90, F91, F12, F13, F43, F53, F36 |
| F03 | 20A | Кнопка питания под корпусом Предохранители компьютера F51, F37, F42, F49, F50, F31 |
| F04 | 40A | насос АБС |
| F05 | 70A | Предрасположенность к электрическому рулевому управлению |
| F06 | 20A / 30A | Электрический вентилятор радиатора (низкая скорость) |
| F07 | 30A / 40A | Вентилятор радиатора (высокая скорость) |
| F08 | 30A | Обогрев заднего стекла |
| F09 | 10 А. | более |
| F10 | 15A | Корно |
| F11 | 15A | Электромагнитный клапан корзины |
| F14 | – | Бесплатно |
| F15 | 20A | Люк |
| F 16 | 10 А. | Блок управления IE, стартер, электромагнитный клапан адсорбера, лямбда-зонд, форсунки |
| F17 | 10 А. | Лямбда-зонд |
| F18 | 15A | Бортовой компьютер |
| F19 | 7.5A | Компрессор кондиционера |
| F20 | – | Бесплатно |
| F21 | 15A | Помпа ди бензина |
| F22 | 20A | форсунки |
| F23 | 30A | клапан АБС |
| F24 | 7.5A | АБС |
| F30 | – | Бесплатно |
| F81 | – | Бесплатно |
| F82 | 30A | Насос Duallogic с батарейным питанием |
| F83 | 40A | Электрический вентилятор воздушной камеры |
| F84 | 20A | Подводное освещение (подготовка) |
| F85 | 20A | Пробка |
| F87 | 10 А. | Датчик уровня топлива, спидометр, гироскоп, реле компрессора кондиционера |
| F109 | – | Бесплатно |
| F111 | – | Бесплатно |
| F112 | 10 А. | Подготовка к ксеноновым фарам |
| F114 | Бесплатно | |
| F116 | – | | Бесплатно |
ЧИТАТЬ Fiat Uno (2019-2021) – блок предохранителей и реле
Пассажирский салон

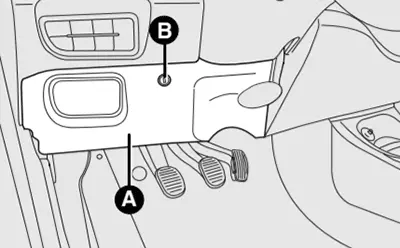

Чтобы снять крышку A блока управления в центре приборной панели, с левой стороны руля, вставьте отвертку (не входит в комплект поставки) или ключ зажигания в замок B и поверните его против часовой стрелки.

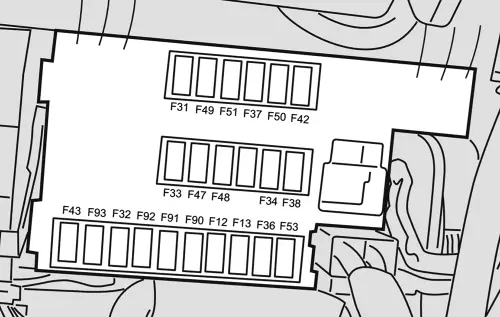

| Номер | Ампер [A] | описание |
|---|---|---|
| F12 | 15A | Правый ближний свет |
| F13 | 15A | Левый ближний свет |
| F31 | 7.5A | INT Электрический стеклоподъемник и электровентилятор в сборе |
| F32 | 10 А. | Освещение салона, освещение багажника и освещение бардачка |
| F33 | 20A | Электропривод левого заднего стекла |
| F34 | 20A | Задний правый электростеклоподъемник |
| F36 | 15A | Электропитание +30 розеток OBD, магнитола, центральный стеклоподъемник и сигнализация. |
| F37 | 10 А. | +15 мощности от приборной панели и выключателя тормоза |
| F38 | 20A | электрический замок |
| F42 | 7.5A | Мощность АБС +15 |
| F43 | 20A | Омыватель лобового стекла спереди назад |
| F47 | 20A | Электрический стеклоподъемник со стороны водителя |
| F48 | 20A | Электростеклоподъемник со стороны пассажира |
| F49 | 7.5A | +15 зеркал заднего вида с электроприводом, датчик дождя/сумерки, люк с электроприводом, сигнализация, органы управления на рулевом колесе, круиз-контроль, аварийное освещение и переключатели управления My Car. |
| F50 | 7.5A | Мощность подушки безопасности +15 |
| F51 | 7.5A | +15 питание силового реле, блокировка электропитания со стороны водителя, блокировка электропривода со стороны пассажира, освещение воздушного отсека, переключатель радио, задний ход, тормоз и сцепление |
| F53 | 7.5A | +30 мощности на приборной панели |
| F90 | 7.5A | оставил ослепительным |
| F91 | 7.5A | прямо ослепительно |
| F92 | 7.5A | Левая противотуманная фара |
| F93 | 7.5A | Правая противотуманная фара |
