Fiat Palio (1997-2000) — блок предохранителей и реле
Содержание
Применяется к новым автомобилям в годах:
1997, 1998, 1999, 2000.
Пассажирский салон

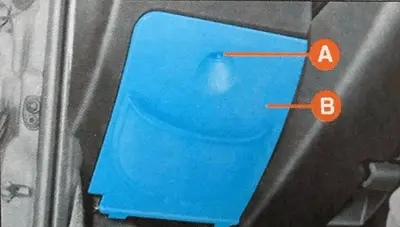

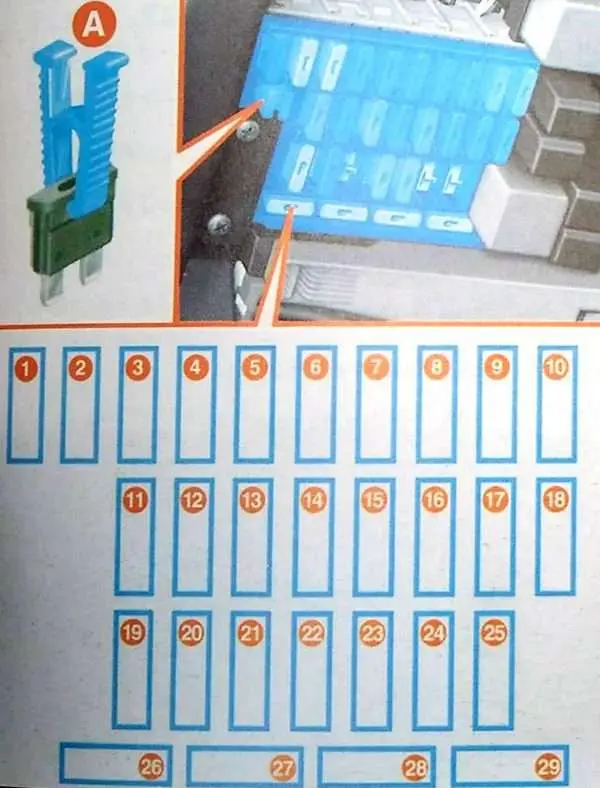

Блок предохранителей расположен под приборной панелью слева от рулевого колеса. Чтобы получить доступ к предохранителям, открутите болт крепления. A и замок B.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 20 | Стеклоочиститель, омыватель лобового стекла, омыватель лобового стекла. |
| 2 | 25A | Электрические передние стеклоподъемники. |
| 3 | 25A | электрические стеклоподъемники |
| 4 | 10 А. | Левый дальний свет. |
| 5 | 10 А. | Правый дальний свет. |
| 6 | 10 А. | |
| 7 | 10 А. | Передний левый и задний правый габаритные фонари, правый фонарь освещения номерного знака, электроуправление зеркалом заднего вида, реостат освещения панели приборов. |
| 8 | 10 А. | Передний правый и задний левый габаритные огни, левый фонарь номерного знака, подсветка прикуривателя, подсветка часов, подсветка бардачка. |
| 9 | 15A | Вспомогательное освещение. |
| 10 | 20A | Электрический замок. |
| 11 | 30A | Обогреватель заднего стекла. |
| 12 | 10 А. | Аварийное освещение. |
| 13 | 20A | Рог. |
| 14 | 10 А. | Стоп-сигналы, электрорегулировка зеркал заднего вида. |
| 15 | 15A | Указатель поворота, часы, электропривод панели приборов, фонари заднего хода, подушка безопасности. |
| 16 | 10 А. | Кондиционер. |
| 17 | 10 А. | Левый ближний свет. |
| 18 | 10 А. | Правый ближний свет. |
| 19 | 30A | Внутренний электровентилятор, прикуриватель. |
| 20 | 10 А. | Комплект внутреннего освещения, электронный будильник, будильник, радио. |
| 21 | 10 А. | |
| 22 | 10 А. | АБС |
| 23 | 10 А. | Фиатный код |
| 24 | ||
| 25 | ||
| 26 | 10 А. | Запасной предохранитель. |
| 27 | 15A | Запасной предохранитель. |
| 28 | 20A | Запасной предохранитель. |
| 29 | 30A | Запасной предохранитель. |
Вано моторе

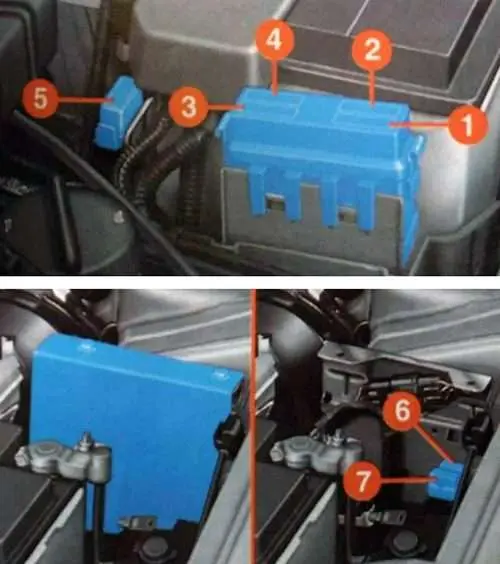

EDX-версия
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 30A | КОД Fiat, впрыск. |
| 2 | 40A | устройство зажигания. |
| 3 | 50A | Общие услуги |
| 4 | 60A | Общие услуги |
| 5 | 30A / 40A | Электрический вентилятор радиатора (40А с кондиционером). |
| 6 | 5A | КОД ФИАТА. |
| 7 | 15A | Подогрев лямбда-зонда и бензонасоса. |
ЧИТАТЬ Fiat Marea (1996-2003) – блок предохранителей и реле

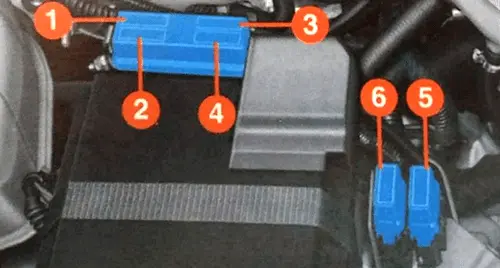

версия 16 В
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 30A | Впрыск, Fiat КОД. |
| 2 | 40A | Выключатель. |
| 3 | 50A | Общие услуги общественного питания. |
| 4 | 60A | Общие услуги общественного питания. |
| 5 | 60A | АБС |
| 6 | 30A / 40A | Электрический вентилятор радиатора (40А с кондиционером). |
