Fiat Marea (1996-2003) – блок предохранителей и реле
Содержание
- Блок предохранителей в комбинации приборов (№1)
- Панель приборов Панель предохранителей (2 шт.)
- Расположение реле и предохранителей в автомобиле (салоне)
- Блок предохранителей в моторном отсеке
- Расположение реле и предохранителей в автомобиле (капот – бензиновые двигатели)
- Расположение реле и предохранителей в автомобиле (капот – дизельные двигатели)
Это касается автомобилей, выпущенных в разные годы:
1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Прикуриватель в Fiat Marea имеет предохранитель номер F7 в блоке предохранителей на приборной панели.
Блок предохранителей в комбинации приборов (№1)
| Номер | Ампер [A] | описание |
| 1 | 10 | Стоп-сигналы; Дополнительный стоп-сигнал; указатели поворота; Питание прибора. |
| 2 | 10 | Правый передний фонарь; Левый задний фонарь; Подсветка правого номерного знака; Радиоосвещение; Приглушенная подсветка приборной панели; Световой индикатор положения; Подсветка прикуривателя; Переключить освещение панели; Освещение управления автоматической коробкой передач; Телефонное радиоосвещение; Управление освещением/кондиционером. |
| 3 | 10 | Передний левый габаритный фонарь; Задний правый габаритный фонарь; Левый фонарь освещения номерного знака; Управление подсветкой зеркал. |
| 4 | 10 | Правый ближний свет |
| 5 | 10 | Левая фара ближнего света; корректор угла наклона фар; Омыватели фар включены. |
| 6 | 10 | Правая фара дальнего света |
| 7 | 10 | Левый дальний свет; Сигнальная лампа дальнего света. |
| 8 | вентиляции | Центральный замок; Освещение багажника. |
| 9 | 10 | Люси ди Эмергенца |
| 10 | 10 | Освещение салона (переднее и заднее); Питание прибора; Прием дистанционного управления и подача питания на блок управления; Радиоблок питания. |
| 11 | тридцать | Обогрев заднего стекла; Испаряющиеся зеркала. |
| 12 | тридцать | Мотор вентилятора кондиционера в салоне автомобиля (кондиционер); Контроллер кондиционера. |
| 13 | вентиляции | Корно |
| 14 | вентиляции | Дворники; дворник заднего стекла; Омыватель лобового/заднего стекла; Включите омыватели фар. |
| 15 | вентиляции | Блок управления кондиционером; Электродвигатель вентилятора салона (с отопителем). |

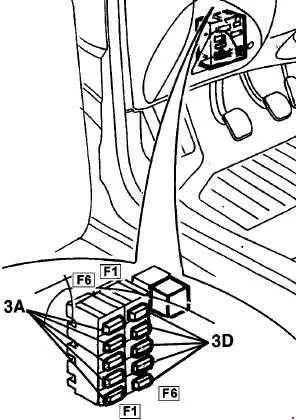

Панель приборов Панель предохранителей (2 шт.)
| Номер | Ампер [A] | описание |
| 3 А | ||
| 1 | 7.5 | Память и ввод кода |
| 2 | 7.5 | Компрессор и кондиционер |
| 3 | 10 | addominali |
| 4 | 7.5 | Инъекция и КОД |
| 5 | вентиляции | Омыватели фар |
| 6 | 7.5 | Услуги искрового зажигания (15/54) |
| 3D | ||
| 1 | 7.5 | Услуги, активируемые при зажигании (INT) |
| 2 | 15 | Противотуманные огни |
| 3 | 25 | Задние электрические стеклоподъемники |
| 4 | 25 | Передние электрические стеклоподъемники |
| 5 | тридцать | люк на крыше; сиденья; Зажигалка. |
| 6 | 10 | Воздушная подушка |
Расположение реле и предохранителей в автомобиле (салоне)
| Номер | Положение |
| 3А/РЕ | Дополнительный блок предохранителей |
| 4 | Блок подключения |
| 5 | Питание реле ближнего света |
| 32 | Реле управления противотуманными фарами |
| 150 | Реле управления впрыском (1747) (JTD) |
| 151 | Реле управления кислородным датчиком топливного насоса и форсунок |
| 152 | Предохранитель защиты впрыска (1747) (JTD) |
| 250 | Предохранитель защиты топливного насоса (1747) |
| 257 | Реле управления топливным насосом (1747) |
| 326 | Дополнительный блок управления отопителем |
| 328 | Реле аварийного освещения |
| 332 | Силовое реле, активируемое зажиганием |
| 344 | Реклама плавких предохранителей. (ДжТД) |

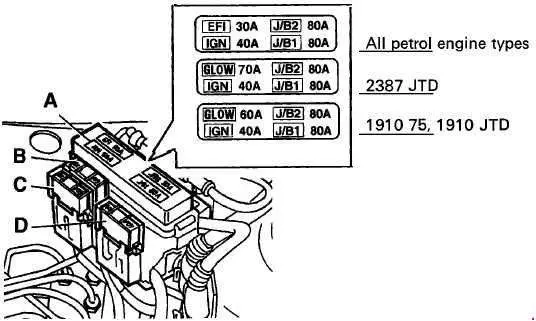

Блок предохранителей в моторном отсеке
| Номер | Ампер [A] | описание |
| EFI | тридцать | Бензиновый двигатель: Электронный впрыск |
| GLOW | 60 | 1910 75, 1910 год JTD: Пробка |
| 70 | 2387 JTD: Пробка | |
| IGN | 40 | Interruttore di Accensione |
| Дж/Б1 | 80 | Основная поставка |
| Дж/Б2 | 60 | Бензиновый двигатель: Принципиальная власть |
| 80 | Дизель: Принципиальная власть | |
| B | тридцать | Бензиновый двигатель без кондиционера: Вентилятор |
| 40 | Двигатель 1242, 1581, 1747 обновлен. 99 с кондиционером, JTD, 1910 TD 75: Вентилятор | |
| 50 | Двигатель 1747, 1998 г. с кондиционером: Вентилятор | |
| C. | 60 | addominali |
| D | 40 | Второй вентилятор (ТД) |
| e. | тридцать | Электронный впрыск (JTD) |

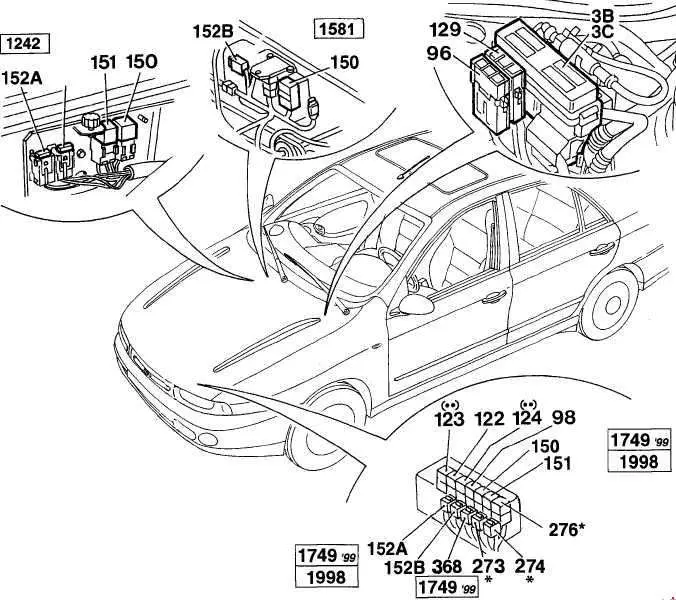

Расположение реле и предохранителей в автомобиле (капот – бензиновые двигатели)
| Номер | Положение |
| 3B-3C | Блок предохранителей питания |
| 96 | Силовой предохранитель, защищающий ABS |
| 98 | Прерывистая функция омывателя фар |
| 122 | Реле низкой скорости вентилятора охлаждения двигателя |
| 123 | Быстрый таймер для вентилятора охлаждения двигателя |
| 124 | Реле управления компрессором кондиционера |
| 129 | Силовой предохранитель защищает вентилятор охлаждения двигателя. |
| 150 | Питание реле впрыска |
| 151 | Реле управления кислородным датчиком топливного насоса и форсунок |
| 152 | Предохранитель системы впрыска |
| 152A | Предохранитель системы впрыска |
| 152B | Предохранитель системы впрыска |
| 273 | Предохранитель, защищающий систему АКПП |
| 274 | Предохранитель, защищающий систему АКПП |
| 276 | Реле включения стартера |
| 368 | Диодное реле управления системой впрыска |

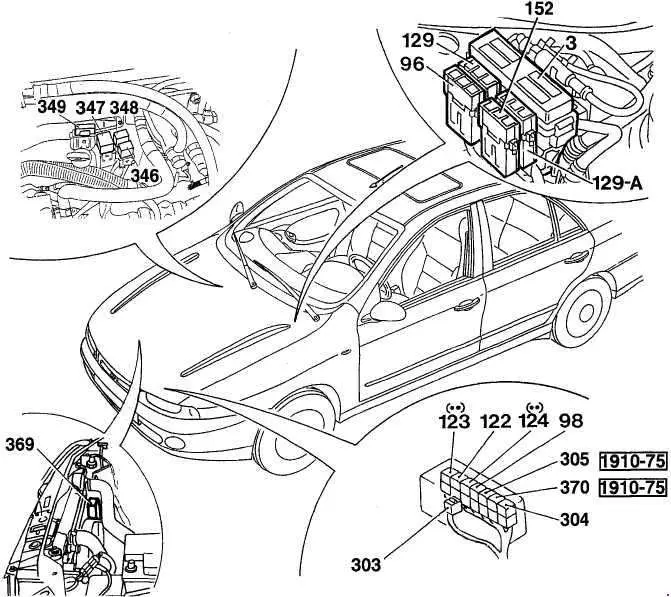

Расположение реле и предохранителей в автомобиле (капот – дизельные двигатели)
| Номер | Положение |
| 3А/РЕ | Дополнительный блок предохранителей |
| 4 | Блок подключения |
| 5 | Питание 32 реле ближнего света фар Реле управления противотуманными фарами |
| 150 | Реле управления впрыском (1747) (JTD) |
| 151 | Реле управления кислородным датчиком топливного насоса и форсунок |
| 152 | Предохранитель защиты впрыска (1747) (JTD) |
| 250 | Предохранитель защиты топливного насоса (1747) |
| 257 | Реле управления топливным насосом (1747) |
| 326 | Дополнительный блок управления отопителем |
| 328 | Реле аварийного освещения |
| 332 | Силовое реле активируется при зажигании. |
| 344 | Реклама плавких предохранителей. (ДжТД) |
