Fiat Ducato (2020-2022) – блок предохранителей и реле
Содержание
Применяется к новым автомобилям в годах:
2020, 2021, 2022.
Вано моторе

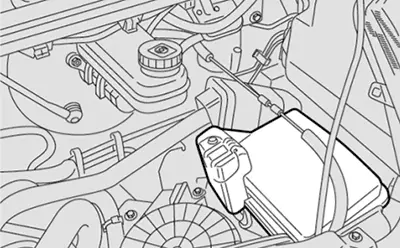

Для доступа к блоку в моторном отсеке необходимо снять соответствующую крышку.
- Активируйте замок в верхней части крышки, нажав на нее, чтобы снять.
- Снимите крышку, сдвинув ее вверх.
- После замены предохранителя убедитесь, что крышка закрыта правильно.

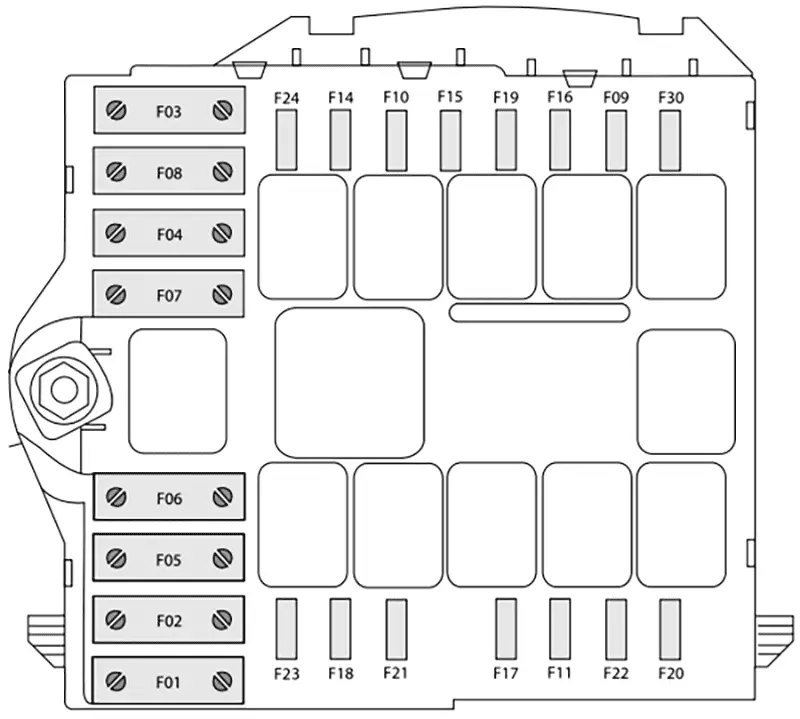

| Номер | Ампер [A] | описание |
|---|---|---|
| F01 | 40A | Электронная система стабилизации (ESC) — Насос |
| F02 | 50A | Свечи накаливания (+ аккумулятор) |
| F03 | 30A | Переключатель (+ аккумулятор) |
| F04 | вентиляции | подогреватель топливного фильтра |
| F05 | вентиляции | Внутренняя вентиляция с вебасто (+аккумулятор) |
| F06 | 40A / 60A | Высокоскоростной вентилятор охлаждения двигателя (+ аккумулятор) |
| F07 | 50A / 60A | Высокоскоростной вентилятор охлаждения двигателя (+ аккумулятор) |
| F08 | 40A | Вентилятор салона (+ключ) |
| F09 | вентиляции | задняя выходная сила |
| F10 | 15A | Корно |
| F11 | 15A | или система (вторичные услуги) |
| F14 | 7.5A | выходная сила |
| F15 | 7.5A | USB-порт |
| F 16 | 7.5A | Модуль управления ЕСМ |
| F17 | вентиляции | Модуль управления ECM — вторичные нагрузки |
| F18 | 7.5A | Контроллер двигателя (+ аккумулятор) |
| F19 | 7.5A | Модуль управления двигателем — ECM |
| F20 | 30A | Очиститель окон |
| F21 | 15A | бензонасос |
| F22 | вентиляции | или система (базовые услуги) |
| F23 | вентиляции | Электронный контроль устойчивости (ESC) |
| F24 | 7.5A | катушка топливного насоса |
| F30 | 15A | зеркало обогреватель |
ЧИТАТЬ Fiat Palio, Сиена, Страда (2006-2009 гг.) – блок предохранителей и реле
Центральный держатель предохранителя на положительной клемме аккумулятора.
Центральный держатель предохранителя расположен на положительной клемме аккумуляторной батареи. Для доступа к предохранителям откройте крышку кожуха блока управления. Обратитесь в сервисный центр Fiat для замены этих предохранителей.
Пассажирский салон
Блок расположен справа на приборной панели, слева на рулевой колонке.

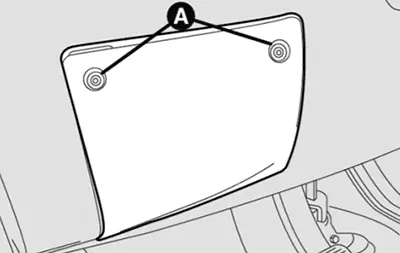

Для доступа к блоку управления на левой стороне приборной панели (со стороны водителя) ослабьте два винта. A крестовым ключом и снимите крышку.

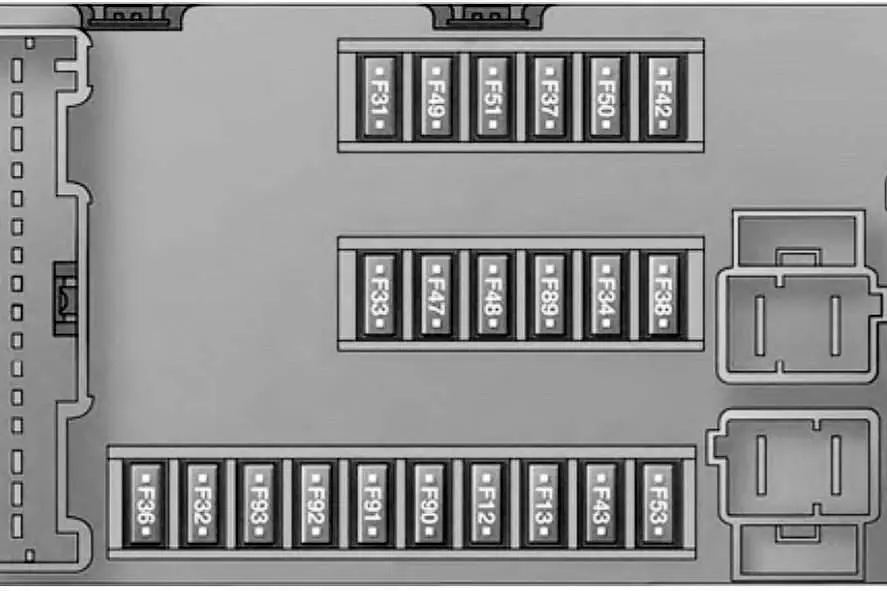

| Номер | Ампер [A] | описание |
|---|---|---|
| F12 | 10 А. | Правый ближний свет |
| F13 | 10 А. | Левый ближний свет |
| F31 | 5A | Интер/А |
| F32 | 10 А. | СБМТ |
| F33 | – | – |
| F34 | 7.5A | внутреннее освещение |
| F35 | – | – |
| F36 | 15A | +30 (ACM – TPCU – RRM – DLC) |
| F37 | 5A | ИНТ (люс стоп – МПК) |
| F38 | 15A | Централизованная система запирания дверей. |
| F42 | 5A | INT (BSM – SAS – остановка Luce NC) |
| F43 | Двадцать | насос омывателя лобового стекла |
| F47 | Двадцать | Правый стеклоподъемник |
| F48 | Двадцать | Стеклоподъемник слева |
| F49 | 5A | INT (PAM – CCS – RRM – ECM) |
| F50 | 7.5A | ИНТ (ОРК) |
| F51 | 5A | INT (камера заднего вида-AUX) |
| F53 | 5A | +30 (ИПЦ) |
| F90 | 7.5A | Дальний свет слева |
| F91 | 7.5A | Дальний свет справа |
| F92 | 7.5A | Левая противотуманная фара |
| F93 | 7.5A | Правая противотуманная фара |

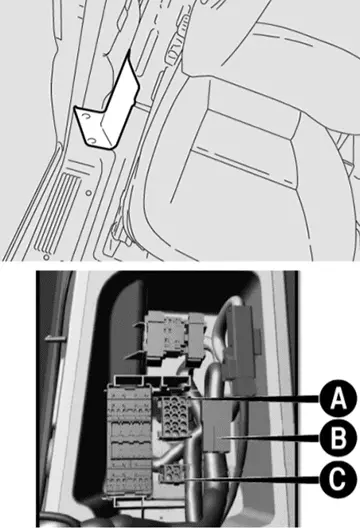

Блок расположен в проеме пассажирской двери – задняя сторона (при наличии).
Доступ к устройству, позволяющему устанавливать аксессуары, связанные с трансформацией автомобиля. A , B e C, крестовым ключом открутите два винта крепления крышки и снимите ее.
