Fiat Doblo Combi/Cargo (2014-2016) – Блок предохранителей
Содержание
Fiat Doblo Combi/Cargo рестайлинг (2014-2016) – Схема блока предохранителей
Год производства: 2014, 2015, 2016.
Предохранитель прикуривателя (розетка) на Fiat Doblo Combi/Cargo 2014-2016 гг. это предохранитель F3 В блоке предохранителей в салоне.
Блок предохранителей в моторном отсеке
| описание | Нет. | Ампер [A] |
| BCM – блок управления компьютером на борту | F01 | 60 |
| Поднимите заднее стекло; Механическая коробка передач со стороны водителя. | F02 | 20 |
| Interruttore di Accensione | F03 | 20 |
| Контроллер тормозной системы БСМ (электрический насос) | F04 | 40 |
| Дополнительный нагреватель PTC2 (Дизельные двигатели). | F05 | 50 |
| Вентилятор радиатора (низкая скорость). | F06 | 30 |
| Вентилятор радиатора (высокая скорость, 187/300/350 Вт). | F07 | 40 |
| Вентилятор радиатора (высокоскоростной, 500Вт). | F07 | 60 |
| Вентилятор пассажирского салона | F08 | 40 |
| Дистанционный переключатель для открытия подъемная дверь (версия Cargo). | F09 | 10 |
| Однотональный звуковой сигнал | F10 | 10 |
| Вторичные нагрузки на систему управления двигателем | F11 | 10 |
| Светофор | F14 | 15 |
| Дополнительный отопитель PTC1 (дизельные двигатели) | F15 | 30 |
| Блок управления двигателем ECM; Реле управления зажиганием 1 с системой Старт-Стоп | F 16 | 7,5 |
| Контроллер двигателя ECM (питание) (1.3 Мультиджет Евро 4, 1.4 БЗ, 1.6 Multijet – 2.0 JTD). | F17 | 10 |
| Блок управления двигателем ECM; главное реле управления системой контроль двигателя | F18 | 7,5 |
| Компрессор кондиционера | F19 | 7,5 |
| Обогрев заднего стекла | F20 | 30 |
| Топливный насос в баке | F21 | 15 |
| Базовая система загрузки управление двигателем (1.3 Мультиджет Евро 4, 1.4) | F22 | 15 |
| Базовая система загрузки управление двигателем (1.3 Multi-jet Евро/Евро 5, 1.6 Multi-jet – 2.0 JTD) | F22 | 20 |
| Блок управления тормозной системой BSM (блок управления и электромагнитный блок). | F23 | 20 |
| Контроллер тормозной системы БСМ (сила и ключ); Датчик угла поворота рулевого колеса. | F24 | 5 |
| Противотуманные огни | F30 | 15 |
| Блок управления отоплением предварительный подогрев свечей накаливания. (1.3 Мультиджет Евро 4, 1.3 Мультиджет Евро 5, 1.6 Многореактивный – 2.0 JTD Евро 4 – Евро 5) | F81 | 60 |
| Стеклоподъемник со стороны пассажира (Версии Doblo/Doblo Combi) с механической коробкой передач). | F82 | 20 |
| помпа лавафари | F83 | 20 |
| Задняя розетка | F85 | 15 |
| Розетка в салоне | F86 | 15 |
| СРК; Датчик состояния заряда аккумулятора для системы Start&Stop. | F87 | 5 |
| Обогреватели боковых зеркал | F88 | 7,5 |
ЧИТАТЬ Fiat Idea (2003-2012) – блок предохранителей и реле

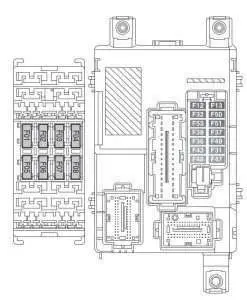

Блок предохранителей в салоне
| описание | Нет. | Ампер [A] |
| Водительское сиденье с подогревом | F1 | 10 |
| Подогрев пассажирского сиденья | F2 | 10 |
| Более легкий | F3 | 15 |
| Третья розетка подключена панель приборов. | F4 | 20 |
| Заднее стекло с электроприводом Водительская сторона. | F5 | 20 |
| Заднее стекло с электроприводом Со стороны пассажира. | F6 | 20 |
| Световой луч вправо | F12 | 7,5 |
| Передний потолочный светильник; Задний потолочный светильник; Подсветка на солнцезащитных козырьках; Дверные габаритные фонари; Стартовые фары. | F32 | 7,5 |
| Щиток приборов | F53 | 5 |
| Электродвигатели закрывания дверей; Электродвигатели привода мертвой блокировки; Мотор открывания задней двери. | F38 | 20 |
| Питание + аккумулятор для диагностического разъема EOBD, радио, блок управления мониторингом давление в шинах. | F36 | 10 |
| Насос омывателя заднего стекла/стекла | F43 | 15 |
| Электрический мотор стеклоподъемника в передняя дверь со стороны пассажира. | F48 | 20 |
| Пикирующий луч левый; Регулировка фар. | F13 | 7,5 |
| Воздушная подушка; Панель управления. | F50 | 7,5 |
| Питание переключателя педали тормоза; Выключатель педали сцепления; Внутреннее отопление; Контроллер конвергенции Blue&Me™; Настройка аудиосистемы. | F51 | 7,5 |
| Питание приборной панели Int; Выключатель педали тормоза; Третий светофор. | F37 | 5 |
| Внутренний источник питания освещения панели управления; парковочный контроллер; Контроллер датчика давления в шинах; Электрический моторчик боковых зеркал; Датчик дождя; Блок управления электросхемой; Информационно-развлекательная система Presa Мой порт. | F49 | 5 |
| Внутренний источник питания для катушек реле коробки предохранители и моторизованные катушки реле бортового компьютера. | F31 | 5 |
| Электрический мотор стеклоподъемника в передняя дверь со стороны водителя. | F47 | 20 |
| Заднее сидение | F94 | 15 |
| Более легкий; Снято в кабине. | F95 | 15 |
| Более легкий; Снято в кабине. | F96 | 15 |
| Водительское сиденье с подогревом | F97 | 10 |
| Подогрев пассажирского сиденья | F98 | 10 |
