Fiat Argo и Cronos (2018-2021) – блок предохранителей и реле
Содержание
Применяется к новым автомобилям в годах:
2018, 2019, 2020, 2021.
Вано моторе

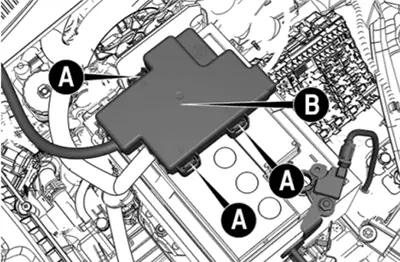

Он расположен рядом с аккумулятором.
- Принудительно блокировать A вниз, чтобы снять крышку.
- снять крышку B сдвинув его полностью вверх.
- После замены предохранителя убедитесь, что крышка закрыта правильно. B.

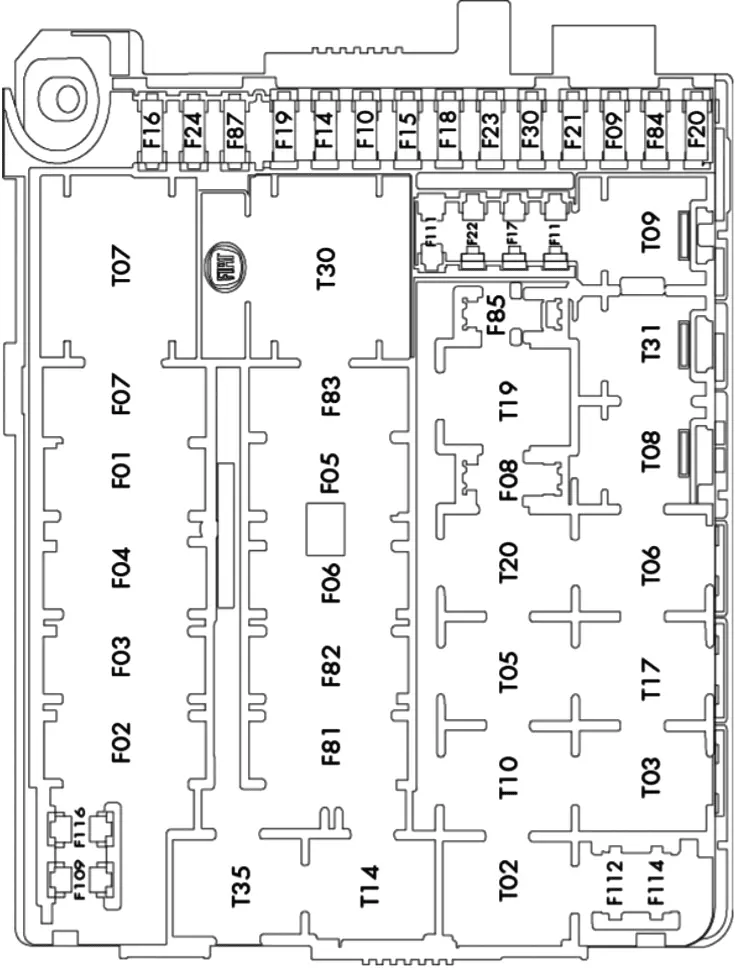

Номер | Ампер [A] | описание |
---|---|---|
F01 | 70A | Питание от блока управления приборной панелью (бортового компьютера). |
F02 | 60A | Питание от блока управления приборной панелью (бортового компьютера). |
F03 | 20A | Включает питание. |
F04 | 40A | Блок питания АБС (насос). |
F05 | 70A | Электрический центральный усилитель руля. |
F06 | 30A | Вентилятор охлаждения с электроприводом. |
F07 | 40A | Включение электровентилятора отопителя в аварийном режиме. |
F08 | 30A | Блок питания обогревателя заднего стекла. |
F09 | – | Не используется. |
F10 | 15A | Мощность динамика. |
F11 | 15A | Электронная централизованная подача топлива, лямбда-зонд, фазовращатель, электромагнитный клапан канистры. |
F14 | 15A | Мощность коробки передач GSR Comfort. |
F15 | 7.5A | Селектор автоматической коробки передач. |
F 16 | 15A | Питание за ключом электронного блока управления впрыском, блока управления АКПП, селектора АКПП. |
F17 | 10 А. | Питание электронной системы впрыска, Датчик вращения (только автомобили с двигателем Etorq). |
F18 | 7.5A | Питание электронного блока впрыска, катушка реле Т09 (Функция: питание предохранителей F11, F17 и F22). |
F19 | 7.5A | Реле питания Т05 (Функция: компрессор кондиционера). |
F20 | 10 А. | Питание вакуумного датчика тормозной системы. |
F21 | 15A | Питание реле Т10 (функция: топливный насос). |
F22 | 20A | Электронная централизованная подача впрыска, форсунки. |
F23 | 30A | Питание АБС (клапаны). |
F24 | – | Не используется. |
F30 | – | Не используется. |
F81 | 40A | Источник питания стабилизатора напряжения (старт и стоп) |
F82 | 30A | Питание реле (насоса) GSR Comfort. |
F83 | 40A | Электропитание вентилятора салона. |
F84 | – | Не используется |
F85 | – | Не используется |
F87 | – | Не используется. |
F109 | – | Не используется. |
F111 | 10 А. | Питание датчика батареи (старт и стоп) |
F112 | 15A | Стабилизированное питание радио (только для автомобилей с системой Start&Stop). |
F114 | 10 А. | Мощность автоматической коробки передач. |
F116 | – | Не используется. |
ЧИТАТЬ Рестайлинг Fiat Ducato (2014-2016) – блок предохранителей
Центральный держатель предохранителя на положительной клемме аккумулятора.
Другой центральный держатель предохранителя расположен на положительной клемме аккумуляторной батареи. Для доступа к предохранителям, в зависимости от версии, нажмите три отмеченные защелки. A и откройте крышку B.Обратитесь в сервисный центр Fiat для замены этих предохранителей.
Пассажирский салон

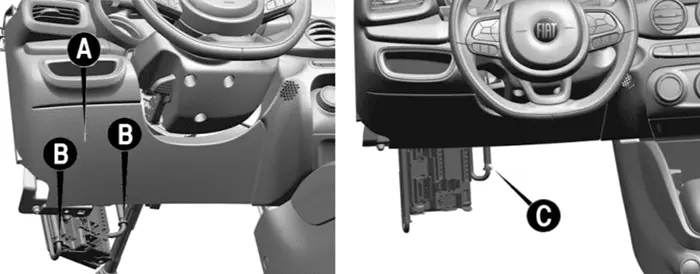

Контроллер расположен с левой стороны рулевой колонки под крышкой. A а предохранители доступны после нажатия на защелки B , расположенный внутри стержней кронштейна контроллера. Переместите центр вниз по полосам. C до конца маршрута.

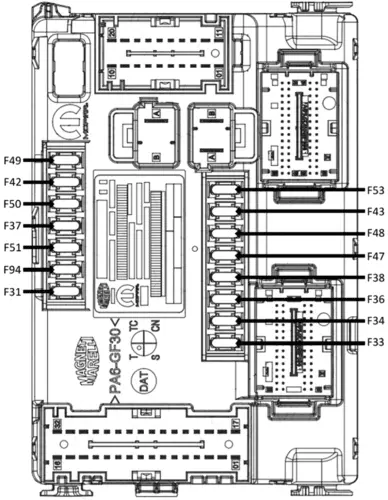

Номер | Ампер [A] | описание |
---|---|---|
F31 | 7.5A | Реле питания постключа T08 (функция: обогрев заднего стекла), T30 (функция: электровентилятор воздушной камеры). |
F32 | 20A | Электропитание задних стекол. |
F34 | 20A | Электричество на лобовых стеклах. |
F36 | 15A | Питание блока управления окнами и зеркалами, блока управления штатной сигнализацией, сигнализации AM, разъема EOBD, цифрового блока управления, управления на руле, магнитолы |
F37 | 10 А. | Столб электропитания для распределительного щита. |
F38 | 20A | Блок питания электроприводов дверей и багажника. |
F42 | 7.5A | Ключ Power Behind для блока управления ABS и электроруля. |
F43 | 20A | Мощность электродвигателя омывателя ветрового/заднего стекла. |
F47 | 20A | Не используется (запасной предохранитель). |
F48 | 20A | Не используется (запасной предохранитель). |
F49 | 7.5A | Питание центрального ключа датчика парковки, электрохромного внутреннего зеркала, датчика дождя, датчика сумерек, автомагнитолы. |
F50 | 7.5A | Электропитание центральной подушки безопасности с ключом, электропитание ASR, отключение подачи топлива и iTPMS. |
F51 | 7.5A | Питание ключа педали тормоза NF, камера заднего вида, центральный блок управления на приборной панели, управление реле T30 (воздушная камера) и T05 (компрессор кондиционера). |
F53 | 7.5A | Замок зажигания, кнопка запуска, центральный бесключевой доступ, НЕТ педали тормоза, комбинация приборов. |
F94 | 15A | Блок питания с ключом-розеткой 12 В. |
