Fiat 500 (2007-2010) — блок предохранителей
Содержание
Fiat 500 (2007-2010) — Схема блока предохранителей
Год производства: 2007, 2008, 2009, 2010.
Предохранитель прикуривателя (розетка) в Fiat 500 2007-2010 гг. это предохранитель F85 В блоке предохранителей в моторном отсеке.
Блок предохранителей в приборной панели
| описание | Нет. | Ампер [A] |
| Положение правого ближнего света | F12 | 7,5 |
| Блок питания левого и правого ближнего света Управление фарами по направлению. | F13 | 7,5 |
| Переключатель распределительного вала байпас моторного отсека/ | F31 | 5 |
| Фары для передних и задних фонарей на крыше; Подсветка дверей и стартера. | F32 | 7,5 |
| Снятие диагнозов; автомобильное радио; Кондиционер; ОБД. | F36 | 10 |
| Выключатель стоп-сигнала; Узел панели приборов. | F37 | 5 |
| Централизованная система запирания дверей. | F38 | 20 |
| Насос омывателя лобового стекла Лобовое и заднее стекло. | F43 | 15 |
| Электрический стеклоподъемник со стороны водителя | F47 | 20 |
| Электростеклоподъемник со стороны пассажира | F48 | 20 |
| Датчик парковки; Выключатели подсветки; Электрические зеркала. | F49 | 5 |
| Узел подушки безопасности | F50 | 7,5 |
| Переключатель автомобильной магнитолы; Конвергенция; Кондиционер; Стоп-сигналы; Схватить. | F51 | 7,5 |
| Узел информационной панели | F53 | 5 |

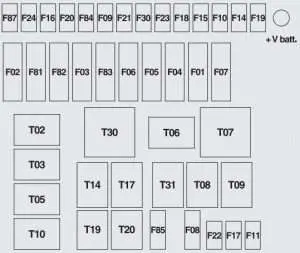

Блок предохранителей в моторном отсеке
| описание | Нет. | Ампер [A] |
| Вентилятор системы кондиционирования | F08 | 30 |
| Трейлер | F09 | 15 |
| Зуммеры | F10 | 15 |
| Система управления двигателем (вторичные нагрузки). | F11 | 10 |
| Фары | F14 | 15 |
| Крышный двигатель | F15 | 20 |
| +15 Контроллер двигателя; Управление роботизированными коробками передач с двойной логикой; Катушка реле Т20. | F 16 | 7,5 |
| Блок управления двигателем | F17 | 10 |
| Блок управления двигателем (1,2 8 В) | F18 | 7,5 |
| Контроллер двигателя; Катушка реле Т09 (1.3 Многоструйный, 1.4 16В). | F18 | 7,5 |
| Компрессор кондиционера | F19 | 7,5 |
| Обогреватель заднего стекла; Запотевающее зеркало. | F20 | 30 |
| Топливный насос | F21 | 15 |
| Катушка зажигания; Форсунки (1.2 8В). | F22 | 15 |
| Блок управления двигателем (1.3 Multi-jet) | F22 | 20 |
| Тормозная система (блок управления, клапаны) | F23 | 20 |
| +15 Тормозная система, электропривод, Датчик рыскания. | F24 | 7,5 |
| Противотуманные огни | F30 | 15 |
| Камбио Дуалогик (блок управления, электромагнитные клапаны) | F84 | 10 |
| Передняя рукоятка (с вилкой прикуривателя или без нее). | F85 | 15 |
| +15 с реверсивными фарами, расходомером, дизельный датчик воды, Катушки реле Т02, Т05, Т14 и Т19. | F87 | 7,5 |
ЧИТАТЬ Fiat Tipo (2020-2022) – блок предохранителей и реле
| описание | Нет. | Ампер [A] |
| Fari | T02 | 20 |
| Зуммеры | T03 | 20 |
| Компрессор кондиционера | T05 | 20 |
| Односкоростной вентилятор охлаждения двигателя; Низкоскоростной вентилятор охлаждения двигателя. | T06 | 30 |
| Высокоскоростной вентилятор охлаждения двигателя | T07 | 50 |
| Вентилятор системы кондиционирования | T08 | 30 |
| Система управления двигателем (главное реле). | T09 | 30 |
| бронирование | T10 | 20 |
| Противотуманные огни | T14 | 20 |
| Топливный насос | T17 | 30 |
| Испарение | T19 | 30 |
| Начните профилактику с робототехники изменять. | T20 | 30 |
| Насос блокировки коробки передач Dualogic | T30 | 50 |
| Передняя рукоятка (с вилкой прикуривателя или без нее). | T51 | 30 |
