Двигатели Mercedes-Benz M166 и M266

Относятся к ряду четырёхцилиндровых силовых агрегатов, питающихся бензином. Первый производился в период 1997-2005, второй — с 2004 по 2013 годы.

Описание

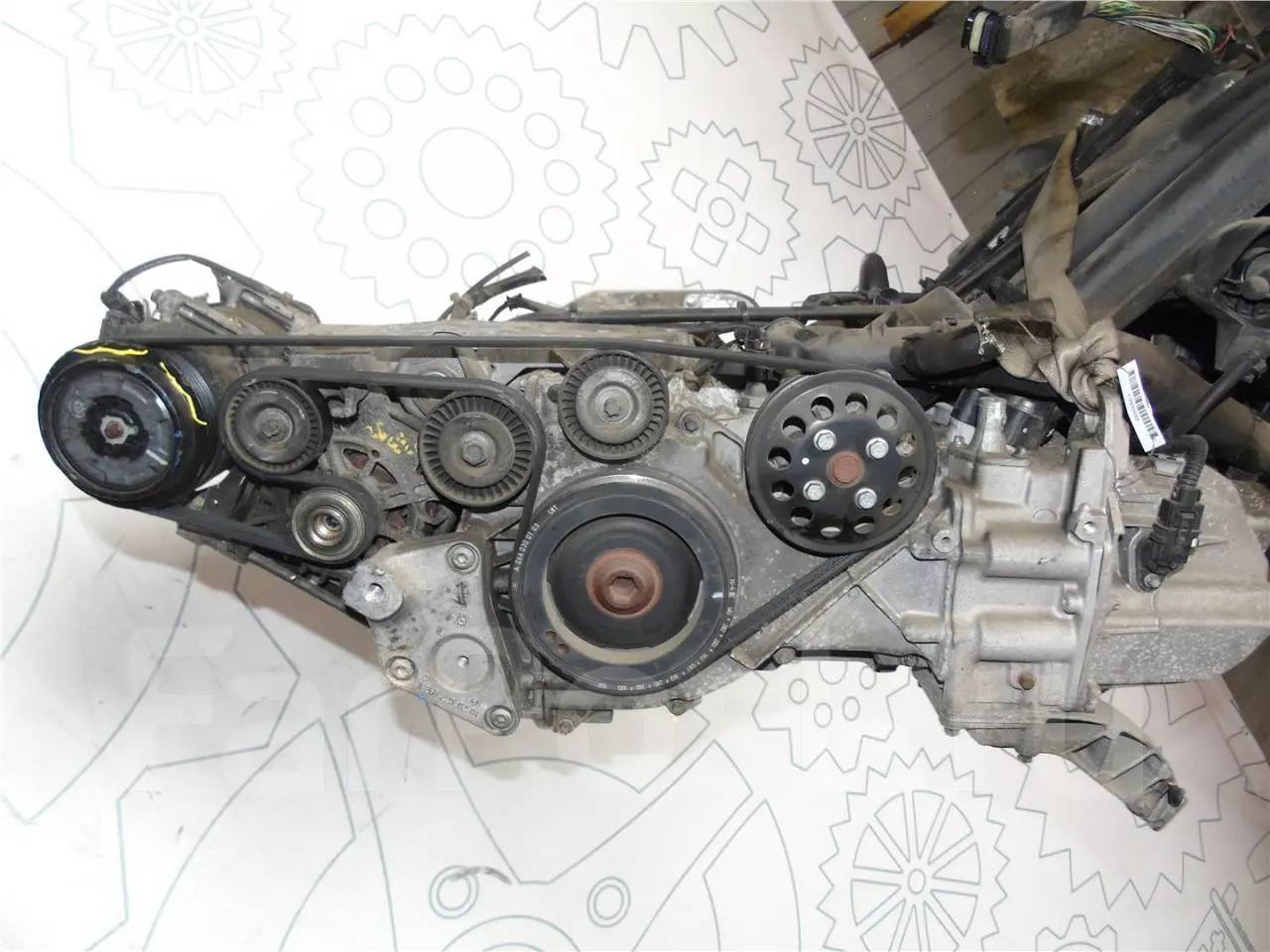

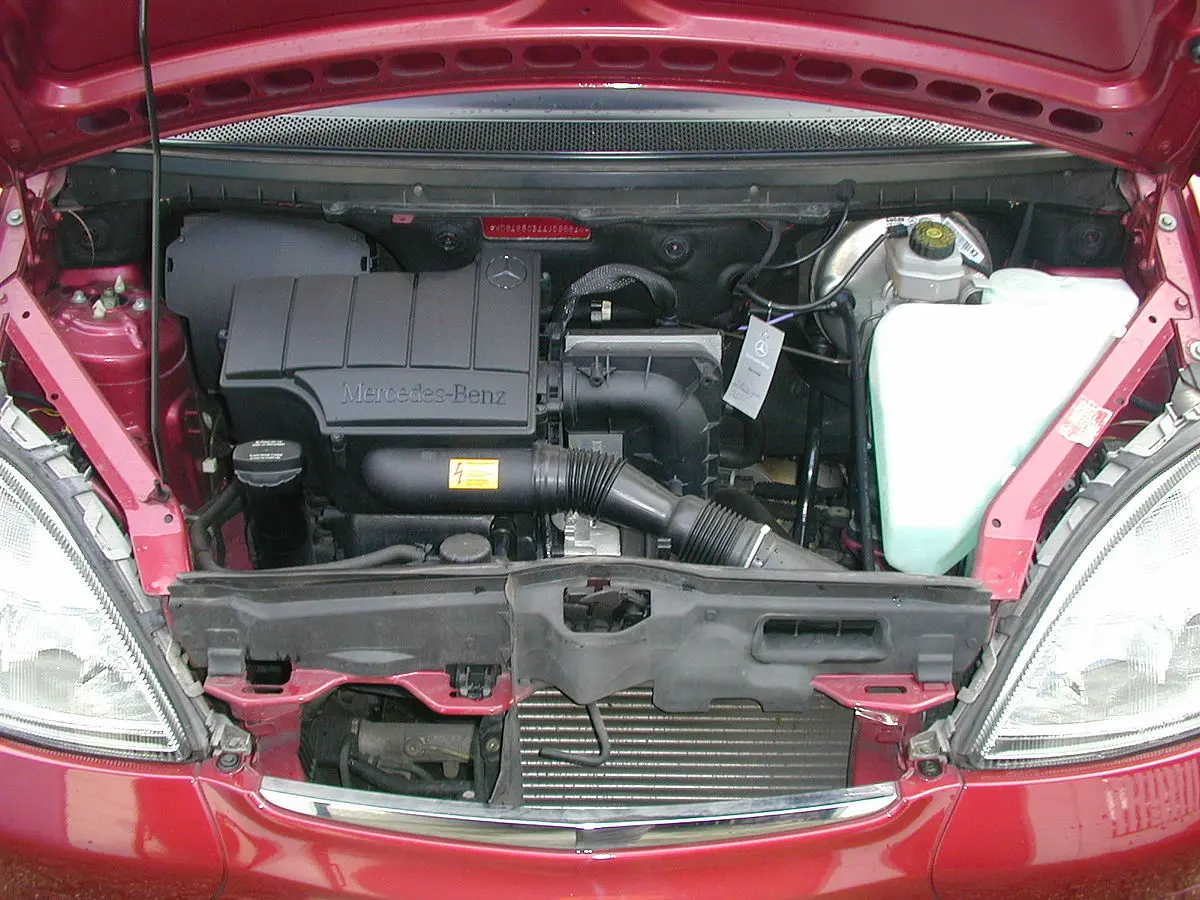

Мерседес M166

Двигатели оснащены алюминиевым БЦ, усиленным литыми чугунными гильзами. Также из крылатого металла производятся и другие внутренние части мотора, включая поршни, масляный насос и крышку ГБЦ. Таким образом, конструкция двигателя облегчена до максимума — он стал весить 95 кг, что в несколько раз отличается от других «четвёрток» этого класса.

Оба мотора изначально созданы для машин с уникальной мерседесовской конструкцией. Это позволяет при лобовом столкновении силовой установке вместе с коробкой передач скользить под днище автомобиля, а не врываться в салон. Схема расположения ДВС — поперечная. Угол наклона к передней оси авто составляет 60 градусов.

Модель M166 агрегатируется с 5-ступенчатыми МКПП, АКПП и полуавтоматом. А M266 совмещается с 5-ступенчатой МКПП, 6-скоростной МКПП и бесступенчатой КПП.

По экологическим нормам моторы новой серии отвечают стандартам Евро-4/5. Незначительное количество выхлопных газов является результатом эффективного процесса сгорания ТВС. Также это свидетельствует о низком выбросе СО2. К тому же, выпускная система имеет много плюсов по сравнению с аналогами в классе:

• камеры изготовлены из листовой стали, быстро разогревающейся во время запуска двигателя;
• 4 трубки, по которым выходят газы, сделаны из чистой стали марки А, поэтому они выдерживают нагрузку длительное время;
• катализатор мощный, с настраиваемыми датчиками.

Что изменилось в M266

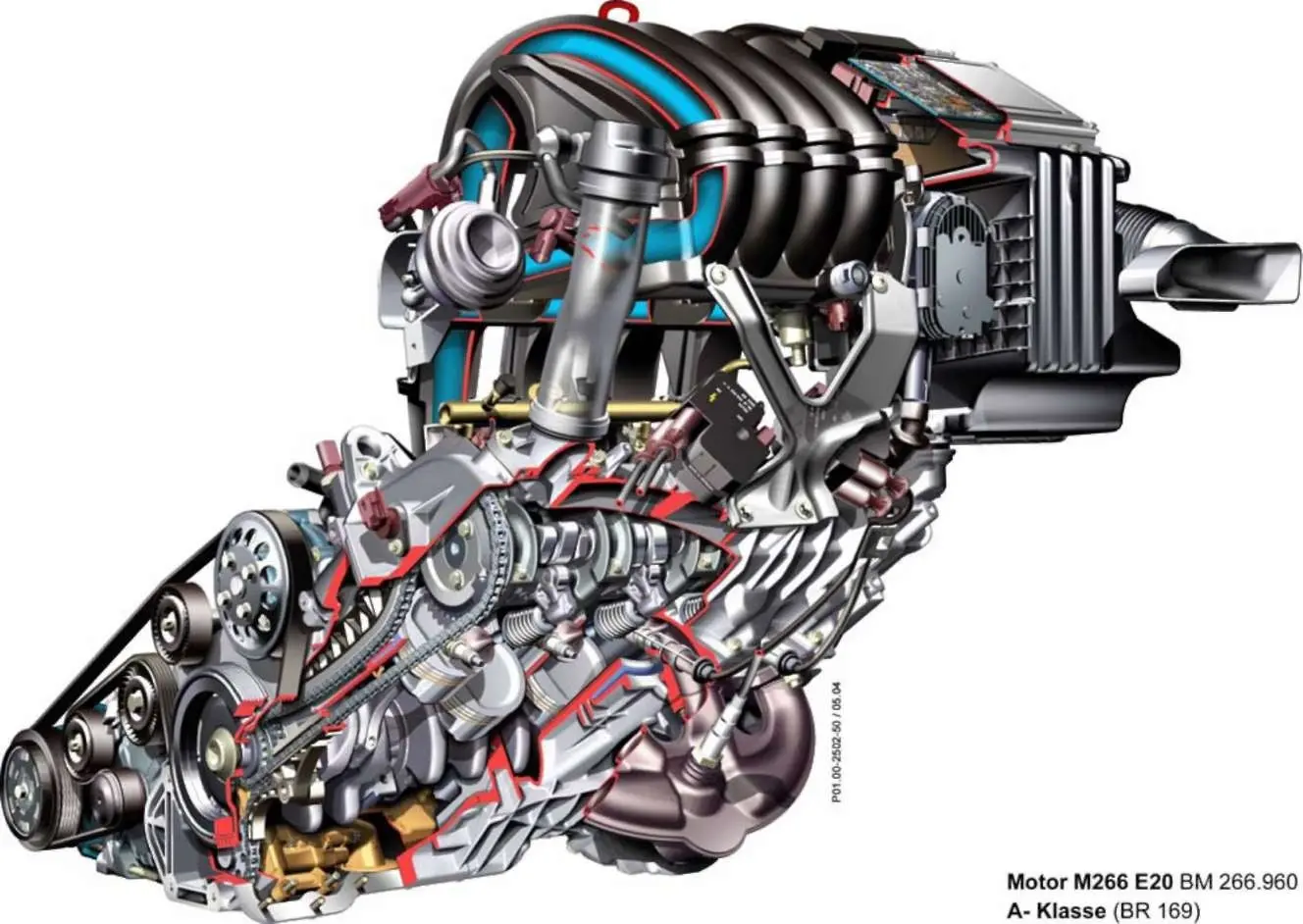

Новый M266

В M266 стали применять новейшие технологии, которых нет на M166.

1. Прочные защитные чугунные гильзы.
2. Пластиковый впуск с изменяемой длиной.
3. Увеличенный крутящий момент.
4. Новые катушки зажигания.
5. Алюминиевая крышка ГБЦ, изготовленная по универсальной технологии.
6. Изменённая высота расположения мотора — на M266 он сидит ниже.
7. Внедрённая в БЦ система вентиляции картера PCV.
8. Новый 32-битный процессор БУ.
9. Контроль над генератором по Лин-Бус.
10. Установка датчиков непосредственно перед катализатором.

Кроме того, на новом двигателе снизилось количество выбрасываемого СО2, и он стал расходовать меньше топлива на 100 км пути, чему поспособствовала схема одного распредвала с двумя клапанами на цилиндр. Крутящий момент удалось повысить за счёт использования нового впускного коллектора с изменяемой геометрией.

Уменьшение расхода горючего составляет показатель в 1 литр на 100 км. Это получилось сделать не только за счёт применения универсальной схемы распредвала, но и благодаря улучшению подачи воздуха. Как и говорилось, на новом двигателе стали применять коллектор из 3-х пластиковых частей, управляемых валом посредством электроники. Происходит данный процесс в соответствии с нагрузкой и частотой вращения.

Характеристики M266

Другие особенности нового мотора приведены ниже.

1. Отработавшиеся газы успешно нейтрализуются передовой системой с двумя катализаторами.
2. Вместо обычного масляного датчика используется регулятор давления. На первых моторах он был расположен на натяжном механизме цепи, затем уже датчик давления установили в зоне между помпой и маслофильтром. Примечательно, что оба датчика — старого образца и нового — взаимно не заменяемы.
3. Заслонка дросселя на M266 является отдельным элементом. На неё возложены различные функции: регулировка рабочих режимов, режима темпомата, частоты ХХ.
4. Мозговой центр от фирмы Siemens вместо двух слабых процессоров использует один мощный. Все электронные детали нашли место на общей плате. БУ управляет системами зажигания и впрыска.
5. Интерфейс генератора — через него происходит обмен информацией между БУ и генератором. Он включает и регулирует узел после запуска двигателя по характеристикам, заложенным в БУ. Также интерфейс защищает генератор от перегрева, распознаёт ошибки и контролирует зарядку.
6. Датчик Холла используется для определения положения распредвала. Он распознаёт его по контрольной точке и реализует опцию быстрого старта.
7. Бензонасос с датчиком уровня управляется при включении зажигания, в момент пуска и при работающем моторе.
8. В системе зажигания применяются две двухвыводные катушки. Монтируются они на крышке ГБЦ. Со свечами они взаимодействуют через отдельные кабели.
9. Применяется впускной коллектор с изменяемой длиной, оказывающий важное влияние на протекание крутящего момента и максимальную мощность агрегата. По сути, такой коллектор способствует лучшему наполнению цилиндров на всех оборотах: при малых/средних оборотах коленвала включается длинная впускная труба, а при высоких — короткая.
10. Лямбда-зонды не просто широкополосные. На самом деле это планарные датчики, работающие по принципу изменения напряжения.

Торговое обозначение	A150	A170	A200
Модельный ряд	M266 DE15	M266 DE17	M266 DE20
Число и расположение цилиндров	R4
Кол-во клапанов на цилиндр	2
Рабочий объем см³	1498	1699	2034
Диаметр цилиндра мм	83
Ход поршня мм	62.2	78.5	94
Компрессия ε	11,0 : 1
Мощность КВт при 1/мин	70 при 5500	85 при 5500	100 при 5750
Крутящий момент Нм при 1/мин	140 при 3500	155 при 3500	185 при 3500
Вид топлива	98
Выполняемые нормы	EURO 4-5
Ускорение 0-100 km/h с	12.9	11.5	10.2
Максимальная скорость км/ч	178	185	195

Двигатель M266	Двигатель M166 (MSM2)
Блок управления двигателем SIM с 32-х разрядным процессором	Блок управления двигателем MSM с двумя 16-ти разрядными процессорами
Впускной коллектор с изменяемой геометрией	Нет впускного коллектора с изменяемой геометрией
Две сдвоенные катушки зажигания со свечным наконечником и кабелем	Модуль зажигания
Датчик давления масла	Датчик масла
Модуль топливного насоса с топливным фильтром	Топливный фильтр с интегрированным регулятором давления снаружи топливного бака
Лямбда-зонд перед катализатором (регулирующий), выполнен в виде широкополосного датчика. Шаговый лямбда-зонд после катализатора	Два шаговых лямбда-зонда, соответственно перед и после катализатора
Продувка катализатора только на A200	Продувка катализатора
Датчик положения распредвала „True Power On“ (180° сегмент)	Датчик положения распредвала (15°-сегмент)
Интерфейс генератора (LIN-Bus)	Нет интерфейса генератора
Блок управления SIM на корпусе воздушного фильтра	Блок управления MSM2 на дроссельной заслонке
Дроссельная заслонка отдельная деталь	Дроссельная заслонка интегрирована в блок управления MSM2

Модификации

Оба двигателя имеют свои модификации. M166 выходил в следующих версиях:

• E14 и E16, обозначаемые также как 166.940 и 166.960 red, с мощностью 82 л. с.;
• E16 или 166.960, мощностью 102 л. с.;
• E19 или 166.990, мощностью 125 л. с.;
• E21 или 166.995, мощностью 140 л. с.

А вот модификации M266:

• E15 или 266.920 — мощность 129 л. с.;
• E17 или 266.940 — мощность 116 л. с.;
• E20 или 266.960 — мощность 136 л. с.;
• E20 или 266.980 — мощность 193 л. с.

Таким образом, M166 выходил в четырёх рабочих объёмах — самым большим был E21. M266 выпускался в трёх версиях.

E14	E16	E16 red	E19	E21
Объем двигателя, куб.см	1397	1598	1898	2084
Максимальная мощность, л.с.	82	82 – 102	125	140
Максимальный крутящий момент, Н*м (кг*м) при об./мин.	130 (13)/3750	140 (14)/2500; 150 (15)/4000	140 (14) / 2500	180 (18)/4000	205 (21)/4000
Используемое топливо	бензин
Расход топлива, л/100 км	7.6	7,7	7.5	7,9-8,2
Тип двигателя	рядный, 4-цилиндровый, инжектор
Выброс CO2, г/км	170-182	172 – 184	180	184-196	184-197
Диаметр цилиндра, мм	80			84
Количество клапанов на цилиндр	2
Максимальная мощность, л.с. (кВт) при об./мин.	82 (60)/5000	102 (75) / 5250; 82 (60) / 5000	82 (60)/5000	125 (92)/5500	140 (103)/5500
Нагнетатель	нет
Степень сжатия	11			10.8
Ход поршня, мм	69.5	79.5			94
На какие автомобили устанавливался	для российского и европейского рынков сбыта: рестайлинговый хэтчбек 1 поколения Mercedes-Benz A-Class 2001-2004, W168, V168; хэтчбек 1 поколения Mercedes-Benz A-Class 1997-2001 W168

E15	E17	E20	E20 AL
Объем двигателя, куб.см	1498	1699	2034	2034
Максимальная мощность, л.с.	95	116	136	193
Максимальный крутящий момент, Н*м (кг*м) при об./мин.	140 (14) / 4000	155 (16)/4000	185 (19)/4000	280 (29)/4850
Используемое топливо	бензин
Расход топлива, л/100 км	6,6	7.7	7.9
Тип двигателя	рядный, 4-цилиндровый, инжектор
Выброс CO2, г/км	148	172-184	184-190
Диаметр цилиндра, мм	83
Количество клапанов на цилиндр	2
Максимальная мощность, л.с. (кВт) при об./мин.	95 (70) / 5200	116 (85)/5500	136 (100)/5500	193 (142)/5000
Нагнетатель	нет			турбина
Степень сжатия	11
Ход поршня, мм	62.2	78.5	94
На какие автомобили устанавливался	хэтчбек Mercedes-Benz A-Class 2 поколения 2004-2008, W169
