Двигатель ВАЗ-2106, ВАЗ-21067, ВАЗ-21067-10, ВАЗ-21067-20
Содержание
Для очередной новой модели Лада 2106 создан индивидуальный силовой агрегат. Разработка имела успех, и двигатель позднее устанавливался на другие автомобили ВАЗа.
Описание

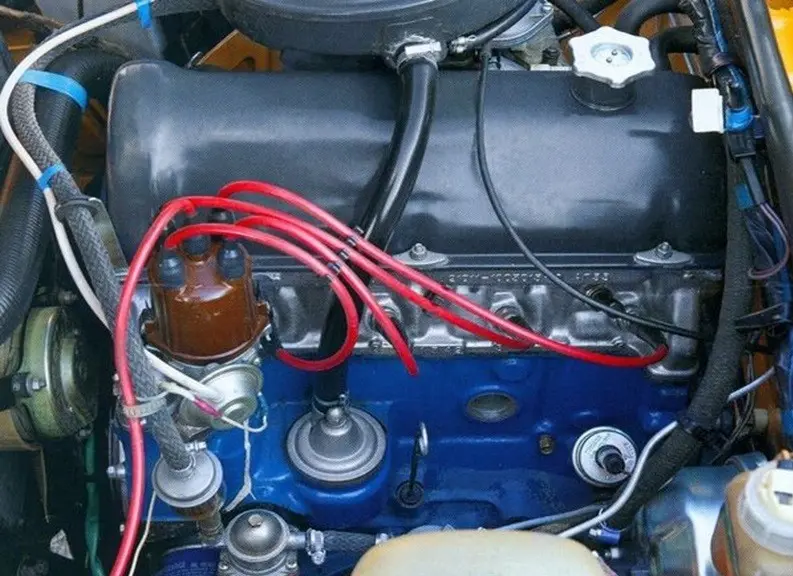

Для новой модели Лада 2106 разработан и внедрен в производство силовой агрегат, получивший обозначение как ВАЗ-2106. Производился на площадях АвтоВАЗа с 1976 по 2016 год. За все годы производства неоднократно модернизировался.
Конструктивно новый мотор повторяет известный ВАЗ-2103. Основное отличие заключается в увеличенном диаметре цилиндров, что способствовало повышению рабочего объема и, как результат, мощности.
ВАЗ-2106 представляет собой бензиновый рядный карбюраторный четырехцилиндровый атмосферник объемом 1,6 литра, мощностью 75 л. с и крутящим моментом 104 Нм.
Устанавливался на автомобили ВАЗ:
- 2106 (1976-2005);
- 2105 (2005-2011);
- 2107 (1982-2012).
Дополнительно, этот двигатель можно встретить под капотом ВАЗ-2103 и ВАЗ-2121.
Блок цилиндров чугунный, не гильзованный, идентичен ВАЗ-2103. Рабочий объем увеличен за счет расточки цилиндров до 79 мм.
Поршни алюминиевые, изготовлены по традиционной схеме. Для повышения антифрикционных свойств рабочие поверхности покрыты оловом. Имеют три кольца, два из которых компрессионные, одно маслосъемное.
Шатун стальной, кованый.
Коленвал взят с мотора ВАЗ-2103. Рекомендуется вместо него устанавливать коленчатый вал 21213, обладающий улучшенными динамическими характеристиками.
ГБЦ из алюминиевого сплава. По всем параметрам аналогична головке ВАЗ-2103.

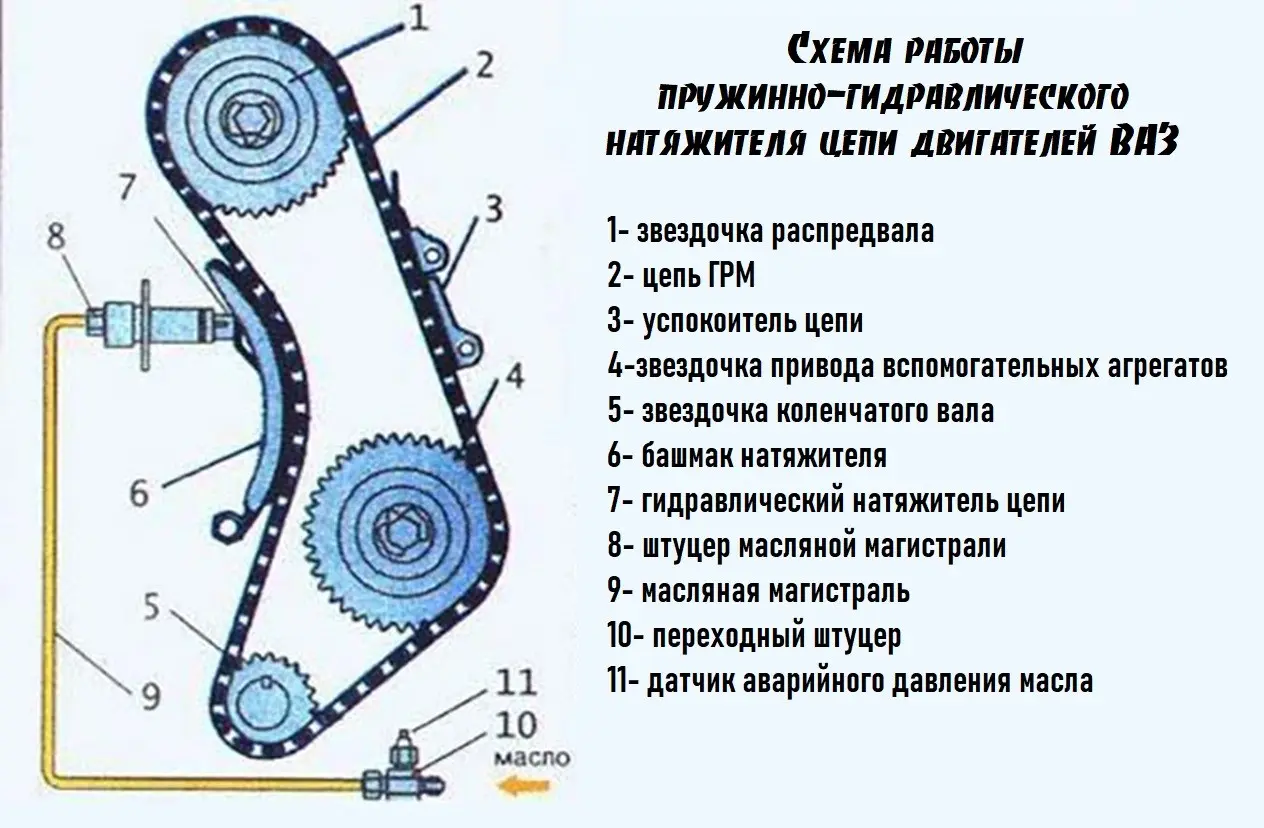

Привод ГРМ цепной, передаточное звено – двухрядная роликовая цепь. Особенность обновленных версий заключается в оснащении ее автоматическим натяжителем.
Гидрокомпенсаторы конструкцией ДВС не предусмотрены, поэтому тепловой зазор клапанов приходится регулировать вручную гайками с помощью щупа.
Основной элемент системы питания топливом является карбюратор. Вначале выпуска устанавливался «Солекс». Впоследствии, с 1990 года, был заменен на «Озон».
Зажигание осталось традиционным. Рекомендуемые марки свечей — А17-ДВР, FE65CPR, А17ДВ-10. Прерыватель-распределитель укомплектован вакуумным регулятором опережения зажигания, работает в паре с катушкой Б-117А. Мощность генератора (Г221) 42 А.
Технические характеристики
| Производитель | Автоконцерн «АвтоВАЗ» |
|---|---|
| Год начала выпуска | 1976 |
| Объем, см³ | 1569 |
| Мощность, л. с | 75 |
| Крутящий момент, Нм | 104 |
| Степень сжатия | 8.5 |
| Блок цилиндров | чугун |
| Количество цилиндров | 4 |
| ГБЦ | алюминий |
| Порядок впрыска топлива | 1-3-4-2 |
| Диаметр цилиндра, мм | 79 |
| Ход поршня, мм | 80 |
| Привод ГРМ | цепь |
| Количество клапанов на цилиндр | 2 |
| Турбонаддув | нет |
| Гидрокомпенсаторы | нет |
| Регулятор фаз газораспределения | нет |
| Емкость системы смазки, л | 3.75 |
| Применяемое масло | 5W-30 – 15W40 |
| Расход масла (расчетный), л/1000 км | 0.7 |
| Система питания топливом | карбюратор |
| Топливо | бензин АИ-95 |
| Экологические нормы | Euro 0 |
| Ресурс, тыс. км | 125 |
| Вес, кг | 121 |
| Расположение | продольное |
| Тюнинг (потенциал), л. с | 200* |
*без потери ресурса 80 л. с
Особенности двигателя ВАЗ-21067, ВАЗ-21067-10, ВАЗ-214067-20

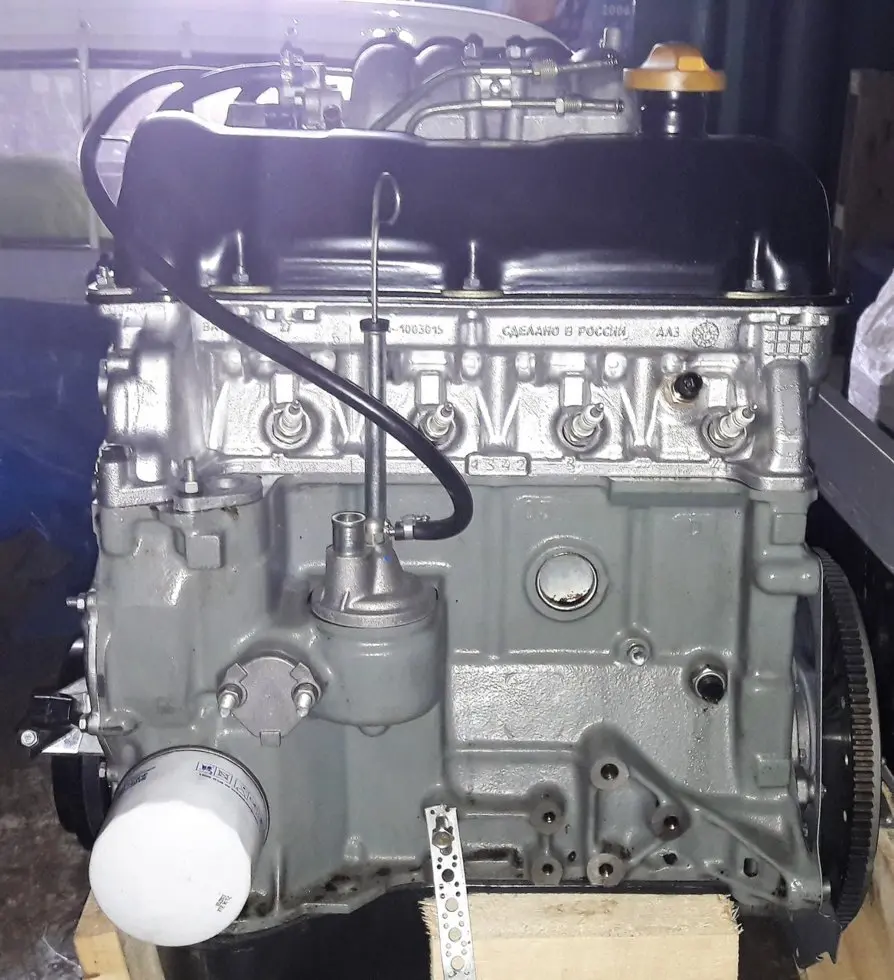

Двигатель ВАЗ-21067 является усовершенствованной версией ВАЗ-2106. Основное отличие от базовой модели заключается в замене карбюратора на инжектор.
Устанавливался на автомобили Лада 2105 и 2107 последних годов выпуска.
Мотор практически полностью повторил конструкцию ВАЗ-2106. Усовершенствование системы питания топливом дало автолюбителям не только плюсы, но и минусы.
Крутящий момент повышен до 116 Нм. Благодаря этому мотор стал более приемистым. Остальные технические характеристики аналогичны параметрам базовой модели.
Инжектор существенно облегчил эксплуатацию мотора. Отпала необходимость в множественных регулировках карбюратора, выставлении зажигания, облегчен запуск двигателя при низких температурах. Работа агрегата стала более стабильной. Выхлоп стал соответствовать экологическим нормам Euro 2.
В то же время повысилась вероятность перегрева. Система охлаждения двигателя осталась без изменений, что оказалось конструкторской недоработкой. ДВС с распределенным впрыском топлива требует более интенсивного охлаждения в сравнении с карбюраторным.
Автовладельцы ощущают это по часто включаемому вентилятору. Именно в этом узле и может произойти поломка, потому как подшипник вентилятора является довольно слабым звеном.
Еще один серьезный недостаток у мотора заключается в низком ресурсе некоторых узлов и деталей. Например, срок службы ремня привода водяного насоса лежит в пределах 40-70 тыс. км. Примерно столько же выдерживают подшипники самой помпы.
В целом ВАЗ-21067 получился не плохим двигателем, но с существенными недоработками, обусловленными низким качеством комплектующих.
На модификацию автомобиля ВАЗ 21074-20 устанавливался двигатель ВАЗ-21067-10. Коренные отличия от базовой модели состояли в уменьшенном рабочем объеме до 1451 см³ и крутящем моменте до 112 Нм. При этом мощность агрегата составляла 71 л. с.
Двигатель ВАЗ-21067-20 с объемом 1568 см³, мощностью 74 л. с и крутящем моменте 120 Нм ставился на автомобиль ВАЗ 21074-30. Диаметр цилиндра 82 мм, ход поршня 75 мм.
Двигатель ВАЗ-21067-20 отличался от ВАЗ-21067-10 более чистым выхлопом, соответствующим стандарту Euro 3.
Надежность, слабые места, ремонтопригодность
Надежность
Надежность ВАЗ-2106 сомнений не вызывает. Двигатель действительно долговечный и надежный. Многочисленные положительные отзывы автовладельцев подтверждают сказанное.
Например, Андрей из Ставрополя заявляет: «… по свидетельству мастера у двигателя ВАЗ 2106 это первый ремонт за 27 лет эксплуатации при пробеге 200 тыс. км…».
С ним полностью соглашается Дмитрий из Смоленска: «… на ней уже отъезжено 195 тыс. Лил и лью полусинтетику. В двигатель никто не лазил, и технари сказали, что не надо. Машинка хороша зимой, когда во дворе дядьки своих джипов завести не могли в -30 в -35 мой ВАЗ 2106 с 1-2 раза заводился…».
Есть, конечно, и отрицательные отзывы. Но в них авторы сами соглашаются, что с их стороны должного ухода за двигателем не было или была агрессивная эксплуатация машины.
О надежности ДВС упрямо говорит факт превышения ресурса пробега мотора. При своевременном и качественном обслуживании мотор выхаживает до 400 тыс. км без серьезного ремонта.
Не маловажное значение в надежности играет такое понятие, как запас прочности. ВАЗ-2106 можно форсировать до 200 л. с.
При этом необходимо помнить, что такой тюнинг сводит на нет долговечность агрегата. Пробег снижается в десятки раз. Да и затраты по переделке мотора так же не копеечные. Любителям мощных моторов наиболее подходящим вариантом станет свап двигателя.
Еще один показатель надежности агрегата – его модернизация. На базе ВАЗ-2106 создано несколько версий этого мотора, которые использовались на различных моделях автомобилей ВАЗ.
Слабые места
ВАЗ-2106 имеет слабые места, присущие всем ВАЗовским двигателям. Необходимо заметить, что многие из них провоцируются самими автовладельцами.
Масложор. Возникает при использовании дешевых сортов масла. Последствия этого явления довольно серьезные, заканчивающиеся ощутимыми материальными затратами. Неисправности, вызываемые повышенным расходом масла – залегание колец, повышенный износ ШПГ. Путь устранения единственный – капитальный ремонт двигателя.
Перегрев. Причинами могут быть неисправный термостат, водяной насос или заклинивание вентилятора системы охлаждения. Вопрос решается их заменой.
Плавающие обороты. В основном эту неисправность вызывает засорившиеся жиклеры карбюратора или топливный фильтр. Уход за системой питания и использование чистого топлива исключают эту проблему.
Посторонний шум при работе двигателя. Здесь виновниками в большинстве случаев являются неотрегулированные клапана. В зависимости от пробега и «возраста» мотора стуки могут вызывать износившиеся кулачки распредвала или поршневые пальцы. В любом случае для выявления причины несанкционированного шума двигателю требуется тщательная диагностика.
Вибрация при работе мотора. Может возникать из-за износа или разрушения подушек двигателя, неправильно выставленного зажигания, образования нагара в камерах сгорания и по ряду других причин. Без диагностики в этом случае так же не обойтись.
Своевременное обнаружение и устранение выявленных неисправностей позволяет в разы уменьшить или полностью исключить их негативное воздействие на двигатель.
Ремонтопригодность
ВАЗ-2106 обладает высокой ремонтопригодностью. Это обусловлено простотой конструкции и чугунным блоком цилиндров. Кроме этого множество узлов и деталей можно использовать от других моделей ВАЗовских ДВС.
При общении на специализированных форумах автовладельцы делятся своими впечатлениями о ремонте мотора. Например, Mihbo-car из Хабаровска пишет так: «… запчасти в каждой деревне и ремонтируется все на коленке…». Андрей из Ставрополя полностью с ним солидарен: «… ремонтопригодность практически в любых условиях с минимумом инструментов. Наличие запчастей везде…».
Действительно, проблем с поиском запчастей для ремонта не возникает. Их можно приобрести в любом специализированном магазине.
При покупке необходимо обратить внимание на производителя, проверить его подлинность. В настоящее время не составит большого труда приобрести поддельную деталь или узел.
Поставкой на российский рынок контрафактной продукции особенно славится Китай. В подобных махинациях замечены и наши производители.
Некоторые автолюбители приобретают запчасти на вторичке. Здесь кроется одна серьезная неприятность. Дело в том, что остаточный ресурс приобретенной таким образом детали определить невозможно. Одним словом, при такой покупке кому как повезет.
Для восстановления двигателя рекомендуется использовать только оригинальные запчасти. В этом случае ремонт будет произведен качественно и двигатель будет работать продолжительное время.
Перед началом капитального ремонта стоит рассмотреть вариант приобретения контрактного двигателя. Его стоимость начинается с трех тысяч рублей, но хороший рабочий мотор обойдется примерно в 30-40 тысяч.
С учетом высокой ремонтопригодности и взаимозаменяемостью большинства узлов и деталей от двигателей всего семейства ВАЗ двигатель можно с уверенностью назвать миллионником.
