Dodge RAM 1500, 2500, 3500 (2022) – блок предохранителей и реле
Применяется к новым автомобилям в годах:
за 2022 г.
ЦЕНТР РАСПРЕДЕЛЕНИЯ ЭНЕРГИИ

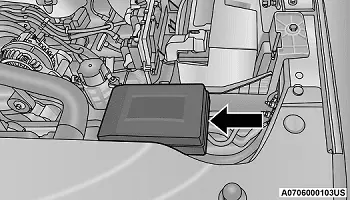

Центр распределения электроэнергии расположен в моторном отсеке рядом с аккумуляторной батареей. Этот концентратор включает в себя ножевые предохранители, микропредохранители, реле и автоматические выключатели. Описание каждого предохранителя и компонента может быть выбито на внутренней крышке, в противном случае номер гнезда каждого предохранителя выбит на внутренней крышке, как показано в таблице ниже.

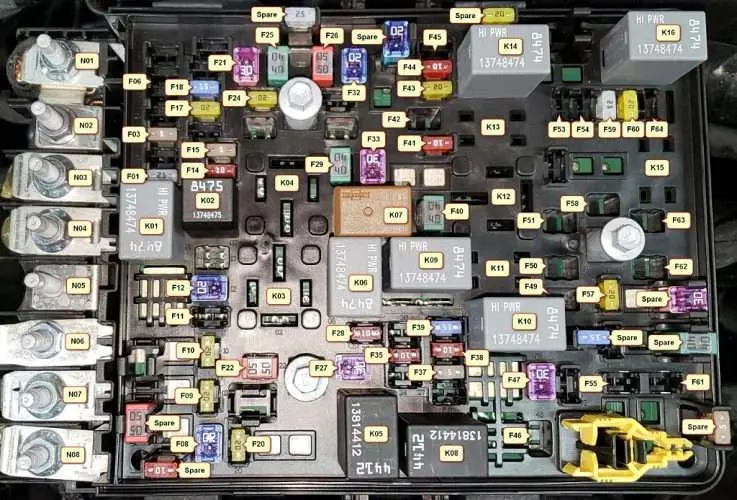

| вывод | Патронный предохранитель | Микроплавкий предохранитель | описание |
| * При наличии | |||
| F01 | – | 25 А уборка | Двигатель топливного насоса |
| F02 | – | – | резерв |
| F03 | – | 5 Загар | Мотор-генератор ETorque (MGU) – при наличии * |
| F04 | – | – | резерв |
| F05 | – | – | резерв |
| F06 | – | 10 А красный | ВЫВОД НА PDC UPFITTER * |
| F07 | – | – | резерв |
| F08 | 20 синий | – | Фонарь заднего хода для буксировки прицепа |
| F09 | – | 20 Тайна | Стоп-сигнал и указатель поворота прицепа слева |
| F10 | – | 20 Тайна | Стоп-сигнал и указатель прицепа справа |
| F11 | – | 15 синий | ИДЕНТИФИКАЦИОННЫЕ ОГНИ / РАССТОЯНИЕ * |
| F12 | 20 синий | – | Фара для буксировки прицепа |
| F13 | – | – | резерв |
| F14 | – | 10 А красный | Муфта кондиционера |
| F15 | – | 5 Загар | Интеллектуальный датчик батареи (IBS) |
| F 16 | – | – | Запасная часть * |
| F17 | – | 20 Тайна | Пневматическая подвеска |
| F18 | – | 15 синий | AGS / Клапан охлаждения заднего моста / Активная воздушная заслонка |
| F19 | – | – | резерв |
| F20 | – | 20 Тайна | Регулируемые педали * |
| F21 | 30А розовый | – | Подножка с электроприводом * |
| F22 | 50 ампер красный | – | Воздушный модуль * |
| F23 | – | – | резерв |
| F24 | – | 20 Тайна | Модуль управления коробкой передач (TCM), проводное переключение передач (SBW) |
| F25 | Значение тока 40 ампер | – | MOD CBC 4, Наружное освещение 2 |
| F26 | 50 ампер красный | – | Модуль ЭСП |
| F27 | 30А розовый | – | Передний стеклоочиститель |
| F28 | – | 10 А красный | Электронный модуль управления (ECM)/модуль управления трансмиссией (PCM) |
| F29 | Значение тока 40 ампер | – | Модуль электронной программы стабилизации (ESP). |
| F30 | – | – | резерв |
| F31 | – | – | резерв |
| F32 | 20 синий | – | Электронный модуль управления (ECM)/модуль управления трансмиссией (PCM) |
| F33 | 30А розовый | – | Тормозной вакуумный насос |
| F34 | – | – | резерв |
| F35 | – | 10 А красный | Электронный модуль управления (ECM) / Модуль управления трансмиссией (PCM) / Блок питания eTorque (PPU) / Двигатель-генератор (MGU) / Пробуждение / Электроусилитель рулевого управления / Настроенная активная масса (ATMM) / ESP |
| F36 | – | – | резерв |
| F37 | – | 5 Загар | Прерывание запуска/пуска (R/S) во внутреннем центре распределения электроэнергии (IPDC) |
| F38 | – | 10 А красный | Модуль привода силового агрегата (DTCM)/клапан температуры активного охлаждения |
| F39 | – | 15 синий | Модуль активной настроенной массы (ATMM) * |
| F40 | Значение тока 40 ампер | – | закуска |
| F41 | – | 10 А красный | Обогреватели для инфракрасных камер (IRCAM). |
| F42 | 20 синий | – | ВСПОМОГАТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ №5* |
| F43 | – | 20 Тайна | Двигатель-генератор (MGU) Насос охлаждающей жидкости / ADCM * |
| F44 | – | 10 А красный | Камера прицепа * |
| F45 | – | 10 А красный | СПД * |
| F46 | 30А розовый | – | Подогреватель топлива * |
| F47 | 30А розовый | – | Задний обогреватель |
| F48 | – | – | резерв |
| F49 | 30А розовый | – | Управление отопителем (только дизель) * |
| F50 | 20 синий | – | ВСПОМОГАТЕЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ №6 * |
| F51 | 25 Белый мужчина | – | ТОПЛИВНЫЙ НАСОС ДВИГАТЕЛЬ №1* |
| F52 | – | – | резерв |
| F53 | – | 10 А красный | Топливный/выпускной насос * |
| F54 | – | 15 синий | куб. футов в минуту * |
| 10 А красный | Клапан парового блока * | ||
| F55 | – | 15 синий | Правая HID-фара |
| F56 | – | – | резерв |
| F57 | – | 20 Тайна | Корно |
| F58 | 25 Белый мужчина | – | ТОПЛИВНЫЙ НАСОС ДВИГАТЕЛЬ №2* |
| F59 | – | 25 А уборка | Форсунки/катушка зажигания IGN/модуль свечей накаливания * |
| F60 | – | 20 Тайна | Электронный модуль управления (ECM) / Модуль управления трансмиссией (PCM) / Привод (ACT) Клапан с коротким ходом |
| F61 | – | 15 синий | Левая HID-фара |
| F62 | 60 А синий | – | Свеча накаливания * |
| Значение тока 40 ампер | Насос охлаждающей жидкости LTR * | ||
| F63 | 20 синий | – | Датчик NOx * |
| F64 | – | 10 А красный | Датчик твердых частиц (PM) * |
ПРОЧИТАЙТЕ Dodge Caravan (2001-2007) – блок предохранителей и реле
| Сильноточные предохранители | ||||
| Номер | Тип | Ампер [A] | цвет | описание |
| N01 | BUS | BUS | Серебро | B + ШИННЫЙ канал |
| N02 | резерв | |||
| N03 | Высокий ток | 80 | Серебро | Внутренний центр распределения электроэнергии (IPDC) Мощность 1 |
| N04 | Высокий ток | 80 | Серебро | Внутренний энергораспределительный центр (IPDC) 2 |
| N05 | Высокий ток | 150 | Серебро | Вспомогательный центр распределения электроэнергии (ЦРП) |
| N06 | Высокий ток | 300 | Серебро | Генератор энергии (ППУ) – eTorque |
| N07 | Высокий ток | 80 | Серебро | Электроусилитель руля (EPS) |
| N08 | Высокий ток | 100 | Серебро | Вентилятор радиатора |
| Реле | ||||
| Номер | Тип | цвет | описание | |
| K01 | 8474 | SPST | Грэй | Помпа ди бензина |
| K02 | 8475 | Micro | Д. Грей | Муфта кондиционера |
| K03 | резерв | |||
| K04 | резерв | |||
| K05 | 4412 | SPST | Д. Грей | Управление стеклоочистителем переднего стекла |
| K06 | 8474 | SPST | Грэй | Стартовый номер 2 |
| K07 | 871E | СПНО | дубление | Тормозной вакуумный насос |
| K08 | 4412 | SPST | Д. Грей | Скорость работы дворников переднего стекла |
| K09 | 8474 | SPST | Грэй | Антипасто н. 1 |
| K10 | 8474 | SPST | Грэй | Запустить/Запустить н. 1 |
| K11 | Вспомогательный переключатель нет. 6 – если есть | |||
| K12 | Топливный насос Street and Racing Technology (SRT) – при наличии | |||
| K13 | Вспомогательный переключатель нет. 5 – если есть | |||
| K14 | 8474 | SPST | Грэй | Запускайте только n. 1 |
| K15 | Селективное каталитическое восстановление (SCR) n. 2 (дизель) | |||
| K16 | 8474 | SPST | Грэй | Автоматическое отключение (АСД) |
ЦЕНТР ВНУТРЕННЕГО РАСПРЕДЕЛЕНИЯ ЭНЕРГИИ

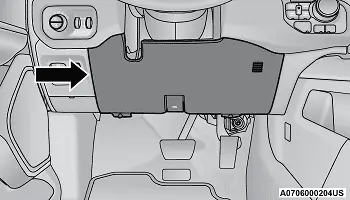

Распределительный центр расположен под приборной панелью со стороны водителя. Этот концентратор включает в себя ножевые предохранители, микропредохранители, реле и автоматические выключатели. Чтобы получить доступ, открутите два винта в нижней части крышки панели предохранителей.
| вывод | Патронный предохранитель | Микроплавкий предохранитель | описание |
| * При наличии | |||
| F01 | 30А розовый | – | Буксирное гнездо для прицепа |
| F02 | – | – | резерв |
| F03 | – | 20 Тайна | Модуль обогрева передних сидений (переходной) |
| F04 | – | – | резерв |
| F05 | – | 20 Тайна | Модуль охлаждающего вентилятора PPU* |
| F06 | – | – | резерв |
| F07 | Значение тока 40 ампер | – | Модуль блокировки электропитания центрального управления кузовом (CBC) 3 |
| F08 | – | – | резерв |
| F09 | – | – | резерв |
| F10 | Значение тока 40 ампер | – | Отопление, вентиляция и кондиционирование воздуха (HVAC), Двигатель вентилятора |
| F11 | – | 5 Загар | Выйдите под капот Run Coil Центра распределения электроэнергии (UPDC) |
| F12 | – | 25 А уборка | Аудиоусилитель/Активное шумоподавление |
| F13 | – | 20 Тайна | Обогрев переднего сиденья (водителя) |
| F14 | – | 15 синий | Подогрев передних сидений (Руль) |
| F15 А&Б | – | – | резерв |
| F 16 | – | – | резерв |
| F17 | – | 20 Тайна | Левый прожектор * |
| F18 | 30А розовый | – | Люк с электроприводом |
| F19 | – | – | резерв |
| F20 | – | 20 Тайна | Модуль заднего комфортного сиденья (CRSM) (RT с подогревом задних пассажиров) |
| F21 | – | – | резерв |
| F22 | – | – | резерв |
| F23 | – | – | резерв |
| F24 | – | 15 синий | Радиочастотный (РЧ) модуль-концентратор/модуль зажигания/кластерный модуль |
| F25 | Значение тока 40 ампер | – | Встроенный тормоз прицепа |
| F26 | – | 15 синий | Узловой модуль кабины/кластерный отсек (CCN)/модуль кибербезопасности/модуль ворот прицепа (камера 360°) |
| F27 | – | 5 Загар | Кластерный мод CCN/Mod SGW |
| F28 | – | 10 А красный | Форма контроля пассажирских удерживающих устройств (ORC) |
| F29 | – | 20 Тайна | Модуль заднего комфортного сиденья (CRSM) (заднее левое с подогревом) |
| F30 | 30А розовый | – | Мод DTCM / Модификация задней двери |
| F31 | 30А розовый | – | Блок управления кузовным оборудованием (CBC) 1 модуль внутреннего освещения |
| F32 | – | 20 Тайна | Правый прожектор * |
| F33 | – | 10 А красный | Верхняя консоль в сборе / переключатель 911 / ассистент переключения / зонтик / HUD |
| F34 | – | 15 синий | Передние и задние сиденья с вентилируемым двигателем |
| F35 | – | 10 А красный | Инверторный модуль/двигатель люка в крыше/двигатель двойного люка/только зарядка через USB |
| F36 | Значение тока 40 ампер | – | Центральное управление кузовом (CBC) 2, внешнее освещение 1 |
| F37 | – | – | резерв |
| F38 | – | – | резерв |
| F39 | – | – | резерв |
| F40 | 20 синий | – | Автомобиль преследования купола * |
| F41 А&Б | – | 15 синий | Поясничная опора и переходник SW / Модуль управления рулевой колонкой / Модуль управления HVAC / Блок переключателей ICS / Верхний блок переключателей |
| F42 А&Б | – | 10 А красный | Модуль переключателя раздаточной коробки (TCSM) / SBW / Программное обеспечение электрического стояночного тормоза / Модуль прицепа TPM / Шлюз Can-C TPM прицепа / Консольный переключатель (OHC) SW / Электронный вызов / Переключатель банка 3 / Вентиляция сиденья слева и справа |
| F43 А&Б | – | 10 А красный | Диагностика USB/порта на передней и задней панели |
| F44 | – | 20 Тайна | Радиомодуль/DCSD/Телематический блок/Модуль шлюза прицепа (360) |
| F45 | 30А розовый | – | Модуль дверного мультиплексора (со стороны водителя) |
| F46 | 30А розовый | – | Модуль дверного мультиплексора (со стороны пассажира) |
| F47 | – | – | резерв |
| F48A | – | 10 А красный | Зеркало заднего вида/Переключатель окна пассажира/Задняя панель USB/Беспроводная зарядка |
| F49 | – | 15 синий | Адаптивный датчик переднего света CVPM/SNSR/HDLP (AFLS) Mod |
| F50A | – | 10 А красный | Модуль управления аккумуляторной батареей (BPCM) * |
| F51 А&Б | – | – | резерв |
| F52 | 20 синий | – | Прямое питание от батареи * |
| F53 | – | 10 А красный | Ручка управления задним ходом прицепа/ручка управления рулевым управлением прицепа |
| F54 А&Б | – | 20 Тайна | Розетка питания Центральная розетка Расположение аккумулятора Розетка питания Центральная розетка Положение включения питания |
| F55 | 25 Белый мужчина | – | Слесарь * |
| F56 | 30А розовый | – | Мод сетевого интерфейса* |
| F57 | 20 синий | – | Прямое питание от батареи * |
| F58 | 20 синий | – | Прямое питание от батареи * |
| F60 | 50 ампер красный | – | Модульный инвертор |
| F61 | – | – | резерв |
| F62 А&Б | – | 10 А красный | Встроенный тормоз прицепа (ITBM) / Модуль пассажирского класса / Модуль подвески IAIR / Модуль температуры автомобиля с датчиком HVAC / Температура задней охлаждающей жидкости / Система парктроника (PTS) / Встроенное реле Ctrl Mod (IRCM) / HRLS / Модуль TPMS прицепа |
| F63 | – | – | резерв |
| F64 | – | – | резерв |
| F65 | – | 10 А красный | Модуль контроллера системы удержания пассажира (ORC). |
| F66 | – | 10 А красный | Начало – Электропитание аксессуаров |
Переключатели
| вывод | Ампер | описание |
| CB1 | 25 А. | Лобовое стекло водителя, Задние стекла, Потолочный SW, Задний обогреватель |
| CB2 | 25 А. | PWR сиденья водителя / Изменение памяти сиденья водителя |
| CB3 | 25 А. | Пассажирское сиденье/Память пассажирского сиденья |
