Dodge RAM 1500, 2500, 3500 (2006-2009) – блок предохранителей и реле

Применяется к новым автомобилям в годах:

2006, 2007, 2008, 2009.

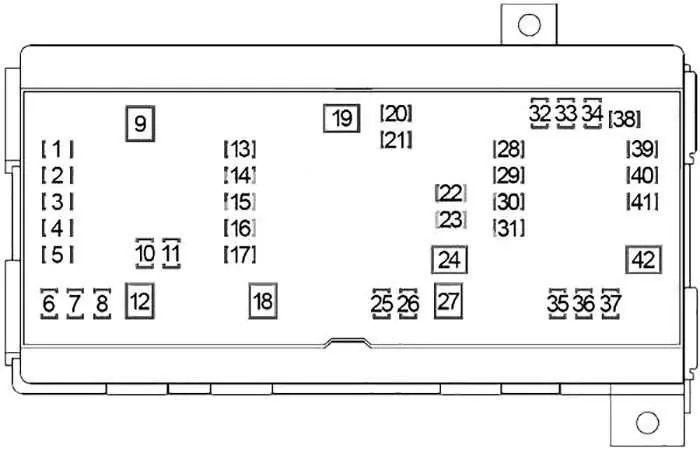

Схема блока предохранителей в моторном отсеке

Встроенный силовой модуль расположен в моторном отсеке рядом с аккумулятором. Этот концентратор включает в себя ножевые предохранители и мини-предохранители. Описание каждого предохранителя и компонента может быть выбито на внутренней крышке, в противном случае номер гнезда каждого предохранителя выбит на внутренней крышке, как показано в таблице ниже.

Номер	Ампер [A]	описание
1	20	за исключением базы: розетка – консоль
2	20	Gruppo
3	–	–
4	20	2007-2009: Модуль управления коробкой передач.
5	20	кроме базы: люк
6	40	Дизель (2006 г.): Соленоид выпускной дроссельной заслонки, радиатор приводного вентилятора.
	10	Дизельный двигатель 5,9 л (2007–2009 гг.): Электромагнитный клапан перепускной заслонки, привод вентилятора охлаждения.
7	15	SRT: Деактивация реверсивного соленоида
8	10	Наружное зеркало заднего вида водителя
9	30	Power Wagon: Модуль управления главной передачей
10	5	кроме SRT: переключатель блокировки сцепления (механическая коробка передач), модуль управления двигателем (дизель), датчик диапазона коробки передач (3.7 л Magnum V6, 6.7 л Cummins, 5.9 л Cummins), соленоид коробки передач/TRS (4.7 л Magnum V8 и 5.7 л Hemi) V8), Модуль управления силовым агрегатом (бензин)
11	20	Радио, мультимедийная система (монитор/DVD), разъем канала передачи данных, модуль громкой связи, спутниковый ресивер, кластерная система, модуль ввода дистанционного управления для ключа защиты, лампа под капотом, модуль беспроводного управления, верхний электронный модуль
12	30	Модуль защиты тормозов (тягач с прицепом)
13	25	Антиблокировочный модуль тормозов (AWAL)
14	15	Передний левый габаритный фонарь/указатель поворота
15	20	Буксирный прицеп
16	15	Передний правый габаритный фонарь/указатель поворота
17	–	–
18	40	Антиблокировочный модуль тормозов (AWAL)
19	30	Буксирный прицеп
20	10	Модуль управления системой удержания пассажиров
21	10	Выключатель подушки безопасности пассажира, модуль управления системой удержания пассажира
22	2	Кнопка запуска (выключатель зажигания)
23	10	Электронный подвесной модуль (кроме основания), управление отоплением и кондиционированием воздуха.
24	20	SRT: усилитель сабвуфера
	20	DC/DM: реле управления коробкой передач
25	10	Переключатель блокировки окон/дверей — сторона водителя, блок управления коробкой передач/датчик режима (4.7 л Magnum V8 и 5.7 л Hemi V8)
26	15	2006: Выключатель стоп-сигналов
	20	2007-2009: Выключатель стоп-сигнала
27	40	Электрорегулировка сиденья (переключатель сиденья водителя, переключатель сиденья пассажира)
28	10	Модуль управления силовым агрегатом (бензин), Модуль управления двигателем (дизель), Модуль антиблокировочной системы тормозов (2006 г.), Модуль дистанционного ввода ключей Sentry (кроме базовой версии (2006 г.)), Выключатель стоп-сигналов, Соленоид продувки EVAP (SRT), Датчик угла поворота рулевого колеса
29	10	кроме Power Wagon: модуль ворот (SRT), селектор раздаточной коробки, выключатель замка пассажирской двери, внутреннее зеркало заднего вида, указатель температуры моторного масла (SRT)
	10	Power Wagon: Модуль управления главной передачей
30	15	2007-2009: АБС, блок управления главной передачей (5.7 внедорожный), датчик динамики
31	15	кроме SRT (2006 г.): Датчик переключения передач и режима работы двигателя (ETC), модуль управления трансмиссией (бензин)
	10	2007-2008: Модуль управления силовым агрегатом.
	15	2008-2009: Модуль управления силовым агрегатом
32	10	Управление отоплением и кондиционером, Регулируемый ножной переключатель (кроме базы), Переключатель обогрева сиденья (кроме базы), Датчик давления в шинах
33	10	2007-2009: Управление отоплением и кондиционированием воздуха.
34	–	–
35	15	Gruppo
36	25	Радиоусилитель (Премиум)
37	15	Cummins 6.7L: Реле отключения турбонаддува (интеллектуальное силовое реле)
38	20	кроме SRT: розетка
39	10	Усилитель сабвуфера (SRT), редуктор ремня безопасности – сторона водителя (стандартная кабина (кроме SRT))
40	20	Основание: розетка — приборная панель, розетка — нижняя консоль (2007–2009 гг.)
41	–	–
42	30	Дизель: Модуль управления двигателем
