Dodge RAM 1500, 2500, 3500 (2002-2005) – блок предохранителей и реле
Применяется к новым автомобилям в годах:
2002, 2003, 2004, 2005.

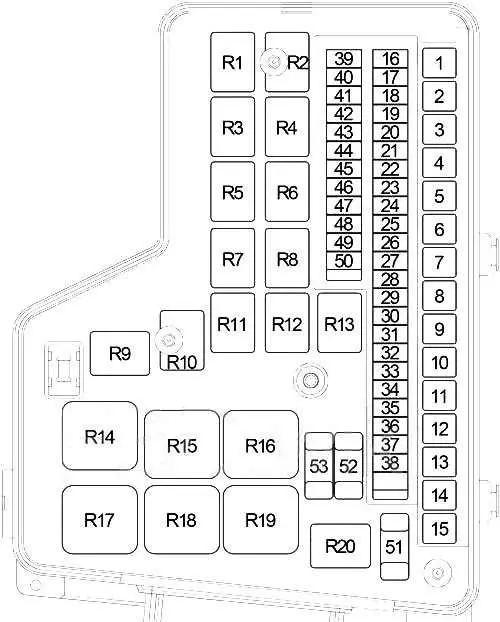

Схема блока предохранителей в моторном отсеке

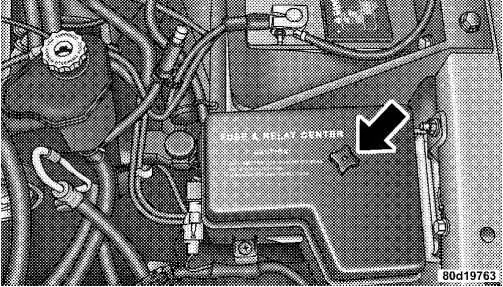

В вашем автомобиле имеется центр предохранителей и реле, расположенный в моторном отсеке рядом с аккумулятором. Внизу крышки имеется этикетка, идентифицирующая каждый предмет.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 40 | 2002-2004: Прицепное устройство (2002-2003), оснащенное электрическим тормозом. |
| 30 | 2005: Поставка электрического тормоза | |
| 2 | 30 | Бензин: Реле автоматического отключения. |
| 3 | 30 | Выключатель питания (версия A38 (встроенный модуль питания)) |
| 4 | 40 | Замок зажигания (Работа C1 (двигатель 20)) |
| 5 | 40 | 2002–2004: Реле управления коробкой передач. |
| 20 | 2005: Реле управления коробкой передач, соленоид блокировки заднего хода (SRT (механическая коробка передач)) | |
| 6 | 40 | Контроллер АБС (ABS (EARLY/RWAL)) |
| 7 | 50 | Выключатель питания сиденья — водитель, выключатель питания сиденья — пассажир, переключатель поясничной опоры пассажира (2002–2004 гг. — стандартная кабина) |
| 8 | 30 | Реле стеклоочистителя высокого/низкого уровня, реле включения/выключения стеклоочистителей |
| 9 | 40 | Замок зажигания (запустите ACC F1 (автовыключатель (25А): электрические стеклоподъемники)) |
| 10 | 40 | Замок зажигания (Start ACC A31) |
| 11 | 30 | Передний модуль управления |
| 12 | – | 2002: — |
| 30 | 2003-2005 (Бензин): Реле вентилятора конденсатора | |
| 40 | 2003-2005 (Дизель): Реле подогревателя топлива | |
| 13 | 30 | Передний модуль управления |
| 14 | 30 | Реле стартера |
| 15 | 50 | Реле стояночного света |
| 16 | 10 | Реле муфты компрессора кондиционера |
| 17 | 15 | 2002-2004: освещение и переключатель перчаточного ящика (2002-2003), модуль двери водителя (2002-2003 (кроме базы)), бортовой компас/мини-компьютер (кроме базы), плафон (2002-2003), верхняя часть карты/лампа чтения (2002-2003 (кроме базы)), верхний центральный стоп-сигнал (2002-2003), грузовой фонарь (2002-2003), реле топливного насоса (2003-2004), модуль иммобилайзера с охранным ключом (2004) |
| 20 | 2005 г. (бензин): реле топливного насоса | |
| 18 | 15 | Комбинация приборов, лампа капота, разъем канала передачи данных, радио |
| 19 | 10 | 2002-2003: Модуль иммобилайзера Sentinel, модуль управления трансмиссией |
| 20 | 2004-2005: Буксировочный крюк прицепа | |
| 20 | 25 | Замок зажигания (Run-Start A21, Start A41, Off-Run-Start A51 (комбинация приборов, модуль управления силовым агрегатом, встроенный силовой модуль, кнопка запуска) |
| 21 | 20 | Усилитель звука |
| 22 | 20 | Gruppo |
| 23 | – | 2002-2003:- |
| 15 | 2004-2005: модуль управления силовым агрегатом, верхний электронный модуль, модуль иммобилайзера защиты ключей. | |
| 24 | 15 | Выключатель стоп-сигнала |
| 25 | 20 | Розетка питания – консоль |
| 26 | 25 | 2002–2003: Переключатель раздаточной коробки |
| 25 | 2004-2005: Реле обогрева заднего стекла | |
| 27 | 15 | Реле обогрева зеркал |
| 28 | 10 | Комбинация приборов, компас/мини-бортовой компьютер (без базы), автоматическое зеркало дня/ночи (без базы), переключатель блокировки пассажира (без базы) |
| 29 | 20 | Прикуриватель, задняя розетка (SRT) |
| 30 | – | 2002-2004:- |
| 30 | 2005 (Бездорожье): Выключатель блокировки сцепления, модуль управления трансмиссией | |
| 31 | – | – |
| 32 | 10 | Стояночный/поворотный сигнал — передний правый, задний поворотник/стоп-сигнал — правый, фонарь записи — правый, центральный фонарь, габаритный фонарь, подкрылок |
| 33 | 20 | Разъем для буксировки прицепа, дополнительный разъем для буксирного прицепа (для тяжелых условий эксплуатации) |
| 34 | 10 | Стояночный фонарь — передний левый, задний указатель поворота/стоп-сигнал — левый, регистрационный фонарь — левый (+правый), фонарь задней двери, подкрылок |
| 35 | 10 | Контроллер антиблокировочной тормозной системы (АБС) |
| 36 | 10 | Управление отоплением и кондиционером, привод вентилятора радиатора (Дизель (2004-2005 гг.)), Электромагнитный клапан перепускной заслонки (Дизель (2005 г.)) |
| 37 | – | – |
| 38 | 15 | Датчик диапазона коробки передач (автоматическая коробка передач), соленоид коробки передач/TRS в сборе, переключатель фонарей заднего хода (механическая коробка передач) |
| 39 | 25 | 2002: Реле вентилятора конденсатора |
| – | 2003-2004:- | |
| 20 | 2005 (Дизель): реле топливного насоса | |
| 40 | 15 | Регулируемое ножное реле |
| 41 | 15 | Реле противотуманных фар |
| 42 | 20 | Розетка питания – консоль |
| 43 | 25 | Модуль управления раздаточной коробкой, усилитель сабвуфера (SRT), модуль управления главной передачей (внедорожник). |
| 44 | 20 | 2002: Реле топливного насоса |
| – | 2003-2005 (бензин: – | |
| 45 | 20 | Реле звукового сигнала |
| 46 | 15 | Реле левого поворота прицепа |
| 47 | 15 | Реле правого поворота прицепа |
| 48 | 20 | Модуль обогрева сиденья, выключатель блокировки окон/дверей — водитель (2005 г.) |
| 49 | 20 | Калифорния: реле датчика расхода кислорода |
| 20 | 2005 (SRT): Реле датчика расхода кислорода, датчик кислорода — передний левый/правый | |
| 50 | 10 | Соленоид продувки EVAP (2002–2003, 2005 SRT), передний модуль управления (2002 г.), модуль управления главной передачей (2005 г.), выключатель стоп-сигналов (2005 – 5,7 л), выключатель стоп-сигнала (2004 г.), модуль иммобилайзера с сторожевым ключом (2004 г.) -2005), Блок управления двигателем (Дизель (2003-2005)) Блок управления силовым агрегатом (Бензин (2004-2005)) |
| 51 | 20 | Свет под капотом, разъем канала передачи данных, магнитола, комбинация приборов |
| 52 | 20 | 2002-2004: Модуль управления подушками безопасности |
| 15 | 2005: Модуль управления системой удержания пассажиров | |
| 53 | 20 | 2002-2004: Модуль управления подушками безопасности, переключатель включения/выключения подушки безопасности пассажира. |
| 15 | 2005: Модуль управления системой удержания пассажира, переключатель включения/выключения подушки безопасности пассажира. | |
| R1 | 2002-2004: запасной | |
| 2005 (Дизель): Топливный насос | ||
| R2 | 2002–2003: Вентилятор конденсатора. | |
| 2004-2005: запасной | ||
| R3 | Противотуманные огни | |
| R4 | Бензин: автоматическое отключение | |
| R5 | Регулируемая педаль | |
| R6 | Бензин: топливный насос | |
| R7 | Муфта компрессора кондиционера | |
| R8 | Проверка коробки передач | |
| R9 | резерв | |
| R10 | 2002–2004 (Калифорния): Нижний кислородный датчик. | |
| 2005 (SRT): Нижний кислородный датчик | ||
| R11 | резерв | |
| R12 | Стеклоочиститель вверх/вниз | |
| R13 | Включить/выключить дворники | |
| R14 | закуска | |
| R15 | 2002-2003: запасной | |
| 2004-2005 (бензин): Вентилятор конденсатора | ||
| 2004-2005 (дизель): подогреватель топлива | ||
| 2005 г. (СРТ): двигатель 20л. | ||
| R16 | резерв | |
| 2005: Запотевание заднего стекла | ||
| R17 | Парковый светильник | |
| R18 | резерв | |
| R19 | резерв | |
| R20 | Зеркало с подогревом | |
