Dodge RAM 1500, 2500, 3500 (1994-2001) – блок предохранителей и реле
Применяется к новым автомобилям в годах:
1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Блок предохранителей панели приборов
Предохранители расположены на левой стороне приборной панели.

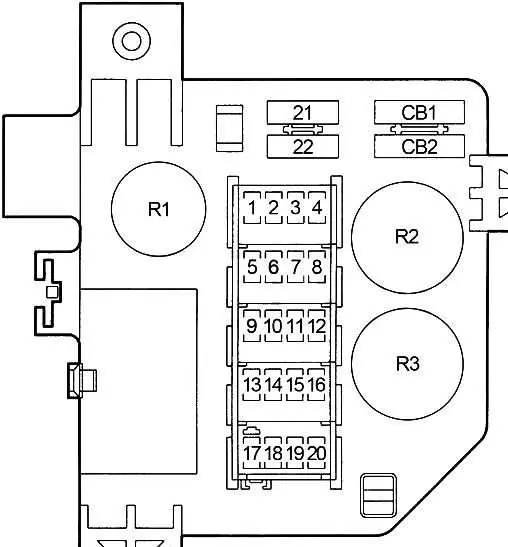

Схема 1994-1997 гг.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 20 | 1996–1997: Розетка. |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 20 | Accendisigari, presa (1994-1995) |
| 6 | 15 | 1994-1995: Indicatore di direzione lampeggiante |
| 20 | 1996-1997: Indicatore di direzione lampeggiante | |
| 7 | 10 | 1994-1995: Радио |
| 15 | 1996-1997: Радио | |
| 8 | 20 | Modulo di controllo tergicristallo intermittente, accesso remoto senza chiave (1996-1997), interruttore tergicristallo intermittente, motorino tergicristallo, frizione A / C (Diesel (1994-1995)) |
| 9 | 10 | Relè pompa carburante, relè frizione compressore A/C, relè di spegnimento automatico, solenoide overdrive trasmissione, solenoide EGR, modulo di controllo gruppo propulsore (PCM), modulo di accensione, relè solenoide di arresto del carburante ad alta pressione (solo modelli CNG), solenoide EGR (GNC) Solo modelli), solenoide di arresto del carburante, relè del sistema di aspirazione dell’aria riscaldata, connettore diagnostico, relè di arresto automatico, solenoide di spurgo EVAP/ciclo di lavoro |
| 10 | 2 | 1994-1995: Controllo della velocità del veicolo |
| 11 | 10 | Interruttore overdrive, modulo cicalino, console aerea |
| 12 | 15 | Modulo diagnostico airbag, quadro strumenti, centro messaggi, avviamento diesel e spie di attesa acqua nel carburante. |
| 13 | 5 | Illuminazione, interruttore fendinebbia, interruttore overdrive, quadro strumenti, controllo del riscaldamento dell’aria condizionata, console sul tetto, radio |
| 14 | 20 | 1994-1995: modulo RWAL e ABS |
| 20 | 1996-1997: controllo antibloccaggio freni, relè motore pompa ABS, relè spia ABS, sensore di vuoto | |
| 15 | 15 | Specchio giorno/notte automatico, luci di retromarcia (interruttore di parcheggio/folle (A/T), interruttore luci di retromarcia (M/T), luci di marcia diurna |
| 16 | 15 | Диагностический модуль подушек безопасности |
| 17 | 15 | Consumo di spegnimento dell’accensione, memoria orologio, lampada sotto il cofano, interruttore specchietto retrovisore, relè temporizzato, modulo cicalino, connettore collegamento dati, relè induttanza radio, interruttore lampada vano portaoggetti, radio |
| 18 | 15 | 1994-1995: Luci di parcheggio |
| 15 | 1996-1997: interruttore fari, radio, console superiore, relè fendinebbia | |
| 19 | 20 | Электрические замки |
| 20 | 15 | Luci stop, centralina sistema antibloccaggio freno (1996-1997) |
| 21 | – | – |
| 22 | 30 | 20латорный двигатель |
| CB1 | 30 | Переключатель: электрические стеклоподъемники |
| CB2 | 30 | Interruttore: prese di corrente |
| R1 | задержка | |
| R2 | Segnalatore di pericolo | |
| R3 | Включите мигалку сигнала | |

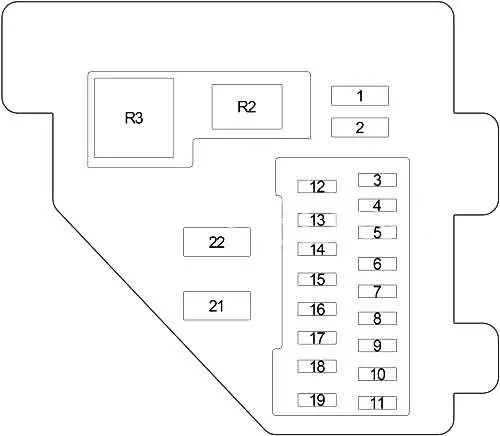

Схема 1998-2001 гг.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 15 | Relè sedile riscaldato, modulo orario centrale |
| 2 | 10 | Relè motore 20latore, selettore temperatura riscaldamento A/C, attuatore porta misto, interruttore sedile conducente riscaldato, interruttore sedile passeggero riscaldato, interruttore specchietto riscaldato |
| 3 | 10 | Контроллер антиблокировочной тормозной системы (АБС) |
| 4 | 10 | Relè dell’induttanza radio |
| 5 | 5 | Radio, quadro strumenti, comando riscaldamento aria condizionata, luce portabicchieri, spia ricevitore cenere, interruttore sedile conducente riscaldato, interruttore sedile passeggero riscaldato |
| 6 | 25 | Interruttore tergicristallo intermittente, modulo timer centrale, pompa lavavetri, motorino tergicristallo, relè motorino tergicristallo |
| 7 | 10 | Interruttore di parcheggio/neutro (PNP) (A/T), interruttore della luce di retromarcia (M/T), modulo della luce di marcia diurna |
| 8 | 10 | Радио |
| 9 | 10 | Modulo di controllo powertrain, relè pompa carburante (benzina), modulo di controllo motore (diesel) |
| 10 | 10 | Комбинированная мигалка |
| 11 | 10 | Specchio giorno/notte automatico, console sopraelevata, modulo timer centrale, EVAP/solenoide di spurgo, relè riscaldatore carburante (diesel), frizione compressore aria condizionata |
| 12 | 10 | Interruttore specchietto retrovisore elettrico, lampada a cupola, lampada da carico, connettore collegamento dati, radio, interruttore lampada e vano portaoggetti, console sopraelevata, lampada sotto il cofano, visiera/lampada sinistra, visiera/lampada destra |
| 13 | 10 | Interruttore alzacristallo/serratura lato guida, interruttore alzacristallo/bloccaggio lato passeggero, modulo orario centrale |
| 14 | 10 | Gruppo |
| 15 | 20 | легче |
| 16 | – | – |
| 17 | 10 | Gruppo |
| 18 | 10 | Модуль управления подушками безопасности |
| 19 | 10 | Modulo di controllo dell’airbag, interruttore di attivazione/disattivazione dell’airbag del passeggero |
| 20 | 20 | Interruttore di circuito: interruttore del finestrino del conducente / serratura della porta, interruttore del finestrino / serratura della porta del passeggero |
| 21 | 20 | Interruttore del circuito: interruttore di alimentazione del sedile del conducente, interruttore di alimentazione del sedile del passeggero |
| R1 | Комбинированная мигалка | |
| R2 | Сиденье с подогревом | |
READ Dodge Avenger (2008) – Scatola dei fusibili
Блок предохранителей в моторном отсеке

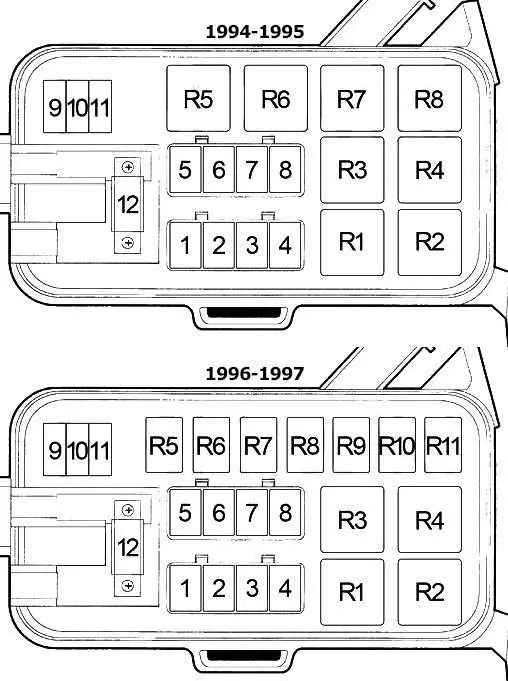

Схема 1994-1997 гг.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 50 | Centro di distribuzione dell’energia, blocco fusibili |
| 2 | 40 | Blocco fusibili, interruttore di accensione, relè del motorino di avviamento dell’accensione |
| 3 | 40 | Interruttore di accensione, blocco fusibili |
| 4 | 30 | Relè di spegnimento automatico, sensori di ossigeno, modulo di controllo powertrain (PCM), iniettori di carburante, bobine di accensione, modulo di controllo EGR |
| 5 | 20 | 1994-1995: Топливный насос |
| 40 | 1996-1997: relè motore pompa ABS, centralina idraulica, controller antibloccaggio freni e valvola antibloccaggio ruota posteriore | |
| 6 | 30 | 1994-1995: Lampade per rimorchio |
| 40 | 1996-1997: Modulo luci diurne, blocco fusibili, interruttore fari, interruttore dimmer fari | |
| 7 | 40 | 1994-1995: Stop/proiettore |
| 1996-1997: Protezione elettronica del freno, relè di traino del rimorchio, connettore del rimorchio | ||
| 8 | 40 | 1994-1995: pompa ABS |
| 20 | 1996-1997: Relè pompa carburante, Relè controllo trasmissione, Modulo di controllo gruppo propulsore, Modulo pompa carburante, Gruppo solenoide trasmissione | |
| 9 | 15 | 1996-1997: Relè fendinebbia, interruttore fendinebbia |
| 10 | 20 | Frizione compressore aria condizionata, relè clacson |
| 11 | 15 | 1994-1995: Segnalatore di pericolo |
| 20 | 1996-1997: Segnalatore di pericolo | |
| 12 | 120 | Генератор |
| R1 | Sistema frenante antibloccaggio/doppio serbatoio 3 | |
| R2 | закуска | |
| R3 | 1994-1995: spia ABS | |
| 1996-1997: Spegnimento automatico | ||
| R4 | Помпа ди бензина | |
| R5 | 1994-1995: Lampade per rimorchio | |
| 1996-1997: Fendinebbia (n.1) / Doppio serbatoio 1 | ||
| R6 | 1994–1995: Хорн | |
| 1996-1997: Fendinebbia (n.2) / Doppio serbatoio 2 | ||
| R7 | 1994-1995: Муфта кондиционера. | |
| 1996-1997: spia ABS | ||
| R8 | 1994-1995: Spegnimento automatico | |
| 1996-1997: Rimorchio | ||
| R9 | 1996–1997: Хорн | |
| R10 | 1996-1997: Муфта кондиционера. | |
| R11 | 1996-1997: Revisione cambio | |

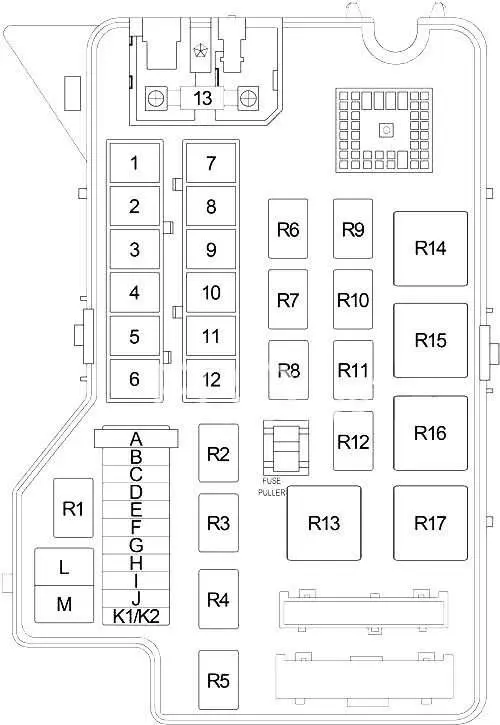

Схема 1998-2001 гг.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 50 | Blocco di giunzione ((abitacolo) Fusibili: “1”, “4”, “12”, “13”, “14”, “21”) |
| 2 | 30 | Interruttore di Accensione |
| 3 | 20 | Бензин: модуль управления силовым агрегатом, реле топливного насоса. |
| 20 | Diesel: modulo di controllo del motore, modulo di controllo del gruppo propulsore, relè della pompa del carburante, | |
| 4 | 20 | Blocco di giunzione (lampeggiatore combinato (abitacolo)) |
| 5 | 20 | Interruttore delle luci di arresto, protezione del freno elettrico, luce di arresto centrale in alto, interruttore degli indicatori di direzione/di emergenza |
| 6 | 30 | Relè di spegnimento automatico, iniettore, bobina di accensione, condensatore, sensore di ossigeno, sensore di ossigeno dopo il relè, modulo di controllo del gruppo propulsore |
| 7 | 40 | Реле подогрева топлива |
| 8 | 40 | Attacco traino rimorchio, freno elettrico, relè traino rimorchio |
| 9 | 30 | Реле стартера |
| 10 | 50 | Interruttore di Accensione |
| 11 | 40 | Контроллер антиблокировочной тормозной системы (АБС) |
| 12 | 40 | Реле двигателя 20латор |
| 13 | 140 | Генератор |
| A | – | – |
| B | 15 | Faro esterno destro |
| C. | 15 | Faro esterno sinistro |
| D | – | – |
| e. | 15 | Faro sinistro, faro destro, relè abbagliante quadruplo |
| F. | 20 | Переключатель фар |
| G. | 15 | Relè di sicurezza, modulo luci di marcia diurna, relè fendinebbia, interruttore di selezione fari, fuoribordo sinistro, fuoribordo destro |
| H. | 20 | Relè clacson, modulo orario centrale, molla orologio |
| i | 20 | Реле управления коробкой передач |
| J. | 10 | Муфта компрессора кондиционера |
| K1 | 15 | |
| K2 | 15 | |
| l. | 20 | Розетка |
| M. | – | – |
| R1 | Помпа ди бензина | |
| R2 | – | |
| R3 | Корно | |
| R4 | Luce abbagliante quadrupla | |
| R5 | Противотуманные огни | |
| R6 | Sensore di ossigeno – posteriore | |
| R7 | Электродвигатель стеклоочистителя | |
| R8 | безопасность | |
| R9 | ASD | |
| R10 | Муфта компрессора кондиционера | |
| R11 | – | |
| R12 | Проверка коробки передач | |
| R13 | – | |
| R14 | Подогреватель топлива | |
| R15 | закуска | |
| R16 | 20латорный двигатель | |
| R17 | Буксирный прицеп | |
