Dodge RAM 100, 150, 250, 350 (1981-1993) – блок предохранителей и реле

Применяется к новым автомобилям в годах:

1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991.

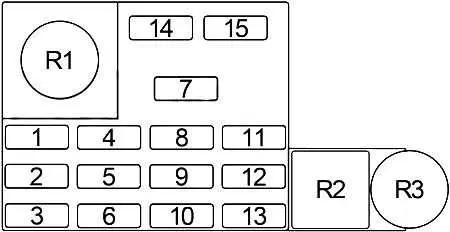

Схема блока предохранителей в салоне

Номер	Ампер [A]	описание
1	2	1992-1993: Контроль скорости.
	30	1983-1991: Двигатель 20, обогреватель кондиционера.
2	5	1992: Сигнальные лампы на приборной панели, датчики, зуммер, модуль повышающей передачи, ожидание запуска, индикатор воды в топливе (дизель), контрольные лампы уровня топлива.
	30	1988-1991: электрические стеклоподъемники
	5	1983–1987: Комбинированное освещение, выключатели света, освещение снегоочистителя, освещение полного привода, радио, часы и пепельница.
3	20	1992–1993: фонари заднего хода, обогрев заднего стекла и таймер.
	20	1987–1991: Сигнальная лампа аварийной сигнализации.
	15	1983–1986: Репортер угроз
4	20	1991–1993: Наружное освещение, магнитола, реле звукового сигнала.
	10	1985-1990: Радио, часы (мощность).
	5	1983-1984: Радио
5	20	1991-1993: Стоп-сигналы, модуль антиблокировочной системы тормозов со звуковым сигналом.
	20	1987–1990: указатели поворота, управление снегоочистителем, индикатор температуры трансмиссионного масла, модуль антиблокировочной тормозной системы (1989–1990)
	15	1983–1986: Фонари заднего хода, указатели поворота.
6	20	1991–1993: Электрические замки.
	20	1987–1990: Стеклоочиститель, муфта кондиционера (дизель)
	20	1983, 1985–1986: муфта кондиционера, индикатор технического обслуживания, контроль скорости, индикатор температуры трансмиссионного масла, соленоиды управления снегоочистителем.
7	15	1991–1993: Зажигалка
	15	1990: реле звукового сигнала
	20	1987-1989: реле звукового сигнала, прикуриватель, радио (1987), память часов (1987), зуммер предупреждения о входе (1987), зуммер предупреждения о фарах (1987).
	20	1985–1986: Схема освещения прицепа.
	20	1983: Электроника для напоминаний о техническом обслуживании.
8	10	1991–1993: Радио, Часы.
	25	1983-1990: габаритные и опознавательные огни, задние фонари, габаритные огни, габаритные огни и освещение номерного знака, модуль индикатора полного привода (4-1983)
9	20	1991-1993: снегоочиститель сек. (1991-1992); Указатели поворотов, модуль RWAL
	20	1988–1990: Стоп, зуммер ключа, зуммер выключателя фар, контрольная лампа антиблокировочной системы (1989–1990)
	20	1987: любезно предоставлено Cupola, Mappa, Carica e Luci (1987).
	20	1983-1986: стоп-сигнал, плафон, освещение карты, освещение салона, звуковой сигнал, реле звукового сигнала, зуммер EMR, грузовой фонарь, освещение перчаточного ящика, память часов, память радио
10	20	1991-1993: дворники, сцепление дизельного кондиционера (1991)
	30	1988–1990: Электрические дверные замки.
	30	1983–1987: Электрические стеклоподъемники, замки.
11	30	1992-1993: Двигатель 20, обогреватель кондиционера.
	2	1991: Контроль скорости
	10	1988-1990: реле стеклоочистителя/омывателя (1988), память радио, память часов, память зеркал с электроприводом, освещение плафона, освещение потолка, освещение карты, освещение багажника
	5	1997: Реле электрических стеклоподъемников, реле контроля скорости, контрольная лампа полного привода (4).
	3	1985–1986: Спия 4WD
	3	1983: Складывающаяся дверь, реле электрических стеклоподъемников, дисплей часов
12	30	1992-1993: электрические стеклоподъемники
	5	1989-1991: сигнальная лампа тормоза, лампа ремня безопасности, зуммер ремня безопасности, указатель уровня топлива, указатель уровня масла, указатель температуры, сигнальная лампа масла, контрольная лампа температуры, контроль скорости, модуль OD, проверка двигателя, 4WD, антиблокировочная тормозная система Система, низкий уровень топлива, подъем ворот, освещение в ожидании дизельного топлива и воды в топливе
	5	1987-1988: Предупреждение о торможении, индикатор ремня безопасности, зуммер ремня безопасности, указатель уровня топлива, указатель уровня масла, указатель температуры, круиз-контроль (1988)
	3	1983-1986: Предупреждение о торможении, индикатор ремня безопасности, зуммер ремня безопасности, указатель уровня топлива, указатель уровня масла, указатель температуры.
13	20	1992–1993: Сигнальная лампа аварийной сигнализации.
	20	1987–1991: муфта кондиционера (1987–1988), соленоид холостого хода (1988), фонари заднего хода, таймер обогрева заднего стекла, переключатель обогрева заднего стекла
14	3	1993: Освещение света
	3	1990–1992: Освещение приборной панели.
	3	1988-1989: Кондиционер, отопитель, переключатель фар, пепельница, снегоочиститель, радио, часы, переключатель ОД
15	10	1991-1993: память радио, память часов, электрическое освещение салона зеркал, подкапотное освещение.
	15	1990: зажигалка
Реле
R1	Аварийный выключатель освещения
R2	Корно
R3	Мигалка аварийного освещения
