Dodge Neon (2016-2021) — блок предохранителей и реле
Применяется к новым автомобилям в годах:
2016, 2017, 2018, 2019, 2020, 2021.
Вано моторе
Он расположен рядом с аккумулятором.
Для доступа к предохранителям выполните следующие действия:
- с помощью прилагаемой отвертки нажмите винт (1) до упора;
- одновременно медленно вращайте винт против часовой стрелки до появления сопротивления (не превышайте предел);
- медленно ослабьте винт;
- о фактическом открытии сигнализирует выступание всей головки винта из посадочного места;
- снимите крышку (2), сдвинув ее по боковым направляющим, как показано на рисунке.
| Номер | Ампер [A] | описание |
|---|---|---|
| F10 | 15A | Двухцветный гудок |
| F85 | 10 А. | Поясничная регулировка водительского сиденья |
| F88 | 7.5A | Электро зеркала с подогревом |
| F20 | 30A | Обогрев заднего стекла |
| F84 | 5A | Активный решетчатый затвор |

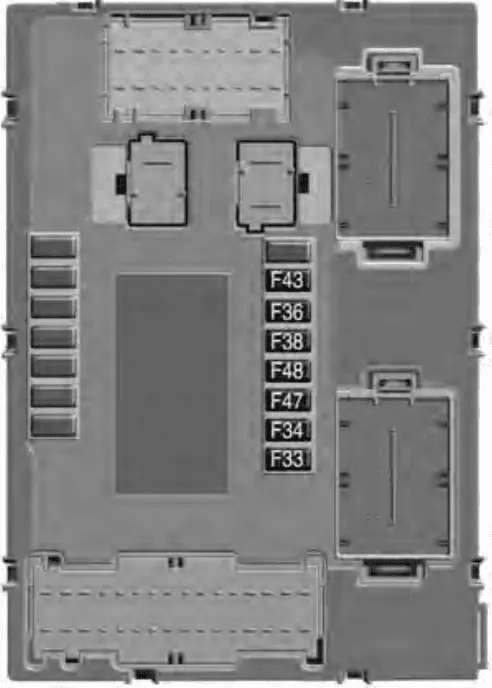

Пассажирский салон
Блок управления расположен с левой стороны рулевой колонки. Чтобы получить доступ к предохранителям, снимите защелкивающуюся крышку, потянув ее.
| Номер | Ампер [A] | описание |
|---|---|---|
| F47 | 25A | Электролобовое стекло (со стороны водителя) |
| F48 | 25A | Электролобовое стекло (со стороны пассажира) |
| F36 | 15A | Uconnect электропитание, кондиционер, система EOBD, порт USB/AUX (при наличии) и органы управления на рулевом колесе. |
| F38 | вентиляции | Устройство Dead Lock (Отпирание двери водителя, для версий/рынков, где предусмотрено)/Отпирание дверей/Централизованное запирание/Электрическое отпирание крышки багажника |
| F43 | вентиляции | насос омывателя лобового стекла |
| F33 | 25A | Задний левый электростеклоподъемник |
| F34 | 25A | Задние правые электростеклоподъемники |

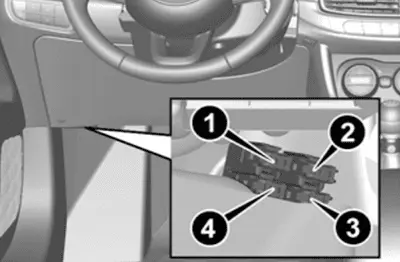

Под приборной панелью
Блок управления расположен с левой стороны, под приборной панелью.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 7.5A | Отпирание передней двери (со стороны водителя) |
| 2 | 7.5A | Отпирание передней двери (со стороны пассажира) |
| 3 | 7.5A | Открытие задней двери (слева) |
| 4 | 7.5A | Отпирание задней двери (правой) |

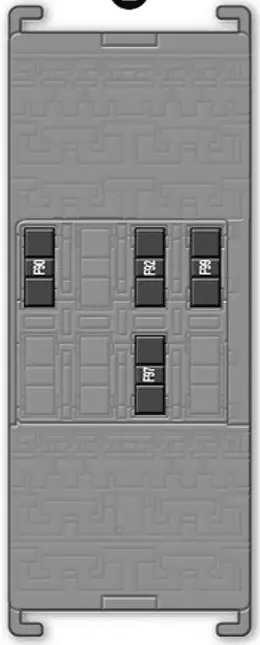

магистральный
| Номер | Ампер [A] | описание |
|---|---|---|
| F97 | 15A | Задняя розетка 12 В |
| F99 | 10 А. | Обогрев водительского сиденья |
| F92 | 10 А. | Обогрев сиденья переднего пассажира |
| F90 | 10 А. | Поясничная регулировка водительского сиденья |
