Dodge Forza (2013-2018) – блок предохранителей и реле
Содержание
Применяется к новым автомобилям в годах:
2013, 2014, 2015, 2016, 2017, 2018.
Вано моторе
Блок предохранителей расположен рядом с аккумулятором. Для доступа к предохранителям отпустите защелку A , потяните крышку вверх в направлении стрелки и откройте коробку.
| Номер | Ампер [A] | описание |
|---|---|---|
| F29 | 30A | Впрыск, код, электробензонасос. |
| F28 | 40A | устройство зажигания. |
| F27 | 50A | Общие услуги |
| F26 | 60A | Общие услуги |
| F30 | 30A | Электровентилятор (40А с кондиционером). |
| F31 | 10 А. | Код и впрыск (15А для некоторых версий). |
| F32 | 15A | Подогрев лямбда-зонда и цилиндра (10А для некоторых версий). |
| F33 | Двадцать лет | бензонасос |
| E | – | Нет в наличии. |
Предохранитель, защищающий нагреватель регулятора давления СПГ.
Пассажирский салон

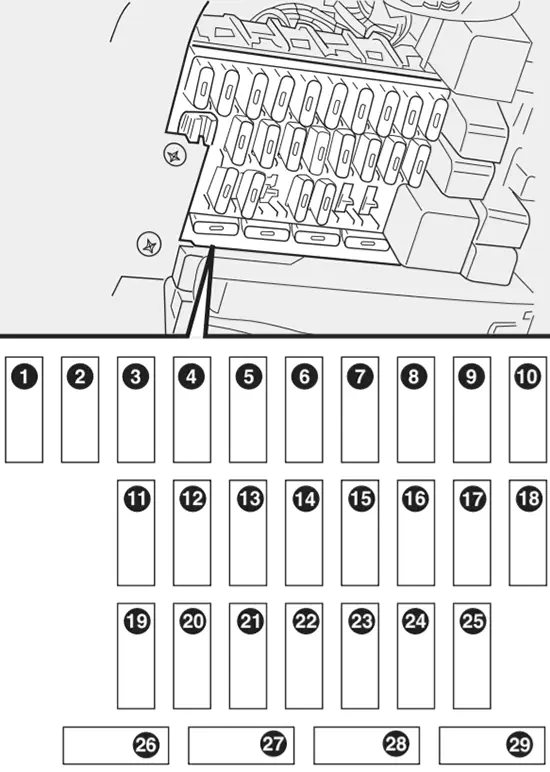

Блок предохранителей расположен под приборной панелью слева от руля.Для доступа к предохранителям ослабьте болты крепления. A и снимите блокировку B. Графические символы, обозначающие основной электрический компонент каждого предохранителя, показаны внутри защитной крышки.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | вентиляции | Очиститель окон. |
| 2 | вентиляции | Левое электростеклоподъемник. |
| 3 | вентиляции | Правые передние электростеклоподъемники. |
| 4 | 10 А. | Верхняя левая фара. |
| 5 | 10 А. | Высокая правая фара. |
| 6 | 15A | Центральные электрические стеклоподъемники. |
| 7 | 7.5A | Передний левый и задний правый габаритные фонари, подсветка номерного знака, контрольная лампа. |
| 8 | 7.5A | Передний правый и задний левый габаритные фонари. |
| 9 | 15A | Противотуманные огни. |
| 10 | вентиляции | Централизованное запирание дверей. |
| 11 | 30A | Лобовое стекло с противозапотевающим покрытием |
| 12 | 10 А. | Аварийное освещение. |
| 13 | вентиляции | Рог. |
| 14 | 10 А. | Стоп-сигналы. |
| 15 | 15A | Электропитание приборной панели, фонари заднего хода, подушки безопасности, освещение бардачка. |
| 16 | 10 А. | Кондиционер. |
| 17 | 10 А. | Низкая левая фара. |
| 18 | 10 А. | Маяк внизу справа. |
| 19 | 30A | Внутренний электровентилятор. |
| 20 | 10 А. | Комплект внутреннего освещения, магнитола, диагностическая розетка, противоугонное устройство. |
| 21 | – | Бесплатно. |
| 22 | – | Бесплатно. |
| 23 | 10 А. | Код. |
| 24 | вентиляции | Задний левый электростеклоподъемник |
| 25 | вентиляции | Задние правые электростеклоподъемники |
| 26 | – | Бесплатно. |
| 27 | – | Бесплатно. |
| 28 | – | Бесплатно. |
| 29 | – | Бесплатно. |
