Dodge Durango (2020) — блок предохранителей
Схема предохранителей и блок реле — Dodge Durango
Применяется к новым автомобилям в годах:
за 2020 г.

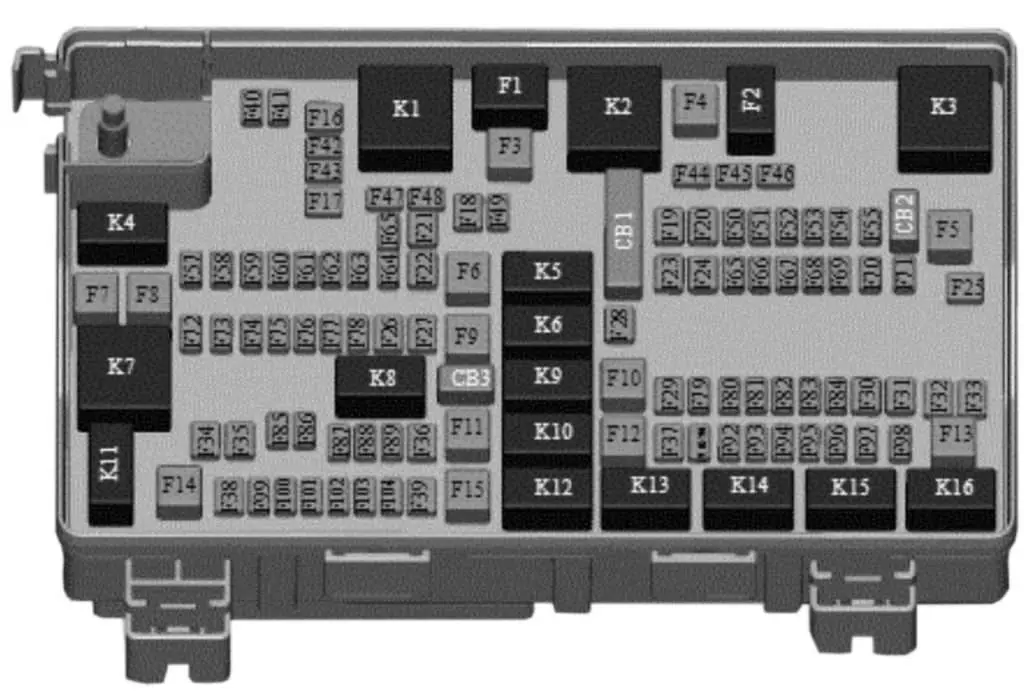

Энергораспределительный центр
Описание каждого предохранителя и компонента может быть напечатано на внутренней крышке, в противном случае номер гнезда каждого предохранителя напечатан на внутренней крышке.
| вывод | Патронный предохранитель | Микроплавкий предохранитель | описание |
| F03 | 60 А желтый | – | Вентилятор радиатора – если имеется |
| F05 | 40 А зеленый | – | Компрессор пневматической подвески – при наличии |
| F06 | 40 А зеленый | – | насос АБС |
| F07 | 30 А Розовый | – | Соленоид стартера |
| F09 | 30 А Розовый | – | Подогреватель топлива (только дизельные двигатели)/вакуумный насос тормозов |
| F10 | 40 А зеленый | – | CBC #2/ Наружное освещение |
| F11 | 30 А Розовый | – | Электрический тормоз для буксировки прицепа – в зависимости от комплектации |
| F12 | 40 А зеленый | – | CBC #3/блокировки источника питания |
| F13 | 40 А зеленый | – | Двигатель переднего вентилятора |
| F14 | 40 А зеленый | – | Контроллер кузова №4/Внешнее освещение №1 |
| F15 | 40 А зеленый | – | Радиатор низкой температуры (LTR) Насос охлаждающей жидкости двигателя – в зависимости от комплектации |
| F17 | 30 А Розовый | – | Омыватели фар – при наличии |
| F19 | 20 А синий | – | Электромагнит подголовника – если установлен |
| F20 | 30 А Розовый | – | Модуль пассажирской двери |
| F22 | 20 А синий | – | Модуль управления двигателем |
| F23 | 30 А Розовый | – | CBC #1/Внутреннее освещение |
| F24 | 30 А Розовый | – | Модуль водительской двери |
| F25 | 30 А Розовый | – | Передние дворники |
| F26 | 30 А Розовый | – | Клапаны ЭСП/ЭБУ |
| F28 | 20 А синий | – | Фонари заднего хода прицепа – при наличии |
| F29 | 20 А синий | – | Стояночные огни для буксировки прицепа – при наличии |
| F30 | 30 А Розовый | – | Прицеп (розетка)/прицеп (отдельный электротормоз)/прицеп (BUX) – в зависимости от комплектации |
| F32 | 30 А Розовый | – | Модуль управления коробкой передач |
| F34 | 30 А Розовый | – | Управление скользящим дифференциалом – при наличии |
| F35 | 30 А Розовый | – | Люк на крыше – если имеется |
| F36 | 30 А Розовый | – | Задний обогреватель/электронное заднее освещение (EBL) |
| F37 | 25 Подлежит очистке | – | Двигатель заднего вентилятора – если имеется |
| F38 | 30 А Розовый | – | Инвертор переменного тока 115 В – при наличии |
| F39 | 30 А Розовый | – | Электропривод задней двери – если имеется |
| F40 | – | 10 А красный | Дневные ходовые огни/корректор фар |
| F42 | – | 20 А желтый | Корно |
| F44 | – | 10 А красный | Диагностический порт |
| F45 | – | 5 А Тан | Шлюз кибербезопасности |
| F49 | – | 10 А красный | Встроенный центральный камин/климат-контроль |
| F50 | – | 20 А желтый | Модуль управления пневматической подвеской/скользящий дифференциал – в зависимости от комплектации |
| F51 | – | 15 А синий | KIN/RF PLATE/Блокировка рулевой колонки – при наличии |
| F53 | – | 20 А желтый | Буксировка прицепа – левый поворотник/стоп-сигнал – при наличии |
| F56 | – | 15 А синий | PCM |
| F57 | – | 20 А желтый | Датчик NOX/датчик PM/подогреватель топлива |
| F58 | – | 15 А синий | HID-фары слева – при наличии |
| F59 | – | 10 А красный | Реле для насосов SCR |
| F60 | – | 15 А синий | Модуль управления коробкой передач |
| F61 | – | 10 А красный | Модуль управления коробкой передач/датчик ТЧ (только дизельный двигатель) |
| F62 | – | 10 А красный | Муфта кондиционера |
| F63 | – | 20 А желтый | Катушки зажигания/конденсаторы Катушка зажигания/короткое замыкание привода клапана – в зависимости от комплектации (Газ) Подогреватель мочевины (Дизель) |
| F64 | – | 25 Подлежит очистке | Топливные форсунки/силовая установка |
| F66 | – | 10 А красный | Люк на крыше/датчик дождя/внутреннее зеркало/порт USB/DSCR/DTV – в зависимости от комплектации |
| F67 | – | 15 А синий | CDM/UCI/USB-порт |
| F68 | – | 20 А желтый | Мотор заднего дворника |
| F69 | – | 15 А синий | Световой канал – если имеется |
| F70 | – | 20 А желтый | Двигатель топливного насоса |
| F71 | – | 30 А зеленый | Усилитель/ANCM – если имеется |
| F72 | – | 10 А красный | ЭБУ/ПКМ |
| F73 | – | 15 А синий | Правая HID-фара – если имеется |
| F75 | – | 10 А красный | Проверка двух аккумуляторов – если имеются |
| F76 | – | 10 А красный | ABS/электронная система стабилизации |
| F77 | – | 10 А красный | Блок управления модуля развязки коробки передач/переднего моста – в зависимости от комплектации |
| F78 | – | 10 А красный | Модуль управления двигателем (ECM)/ECU/PCM |
| F80 | – | 10 А красный | Универсальный модуль открывания гаражных ворот и защиты от взлома – в зависимости от комплектации / сортировка – в зависимости от комплектации |
| F81 | – | 20 А желтый | Правые поворотники/стоп-сигналы для буксировки прицепа – при наличии |
| F82 | – | 10 А красный | Модуль управления рулевой колонкой/дроссельной заслонкой/телевизором – в зависимости от комплектации |
| F83 | – | 10 А красный | Топливная дверца |
| F84 | – | 15 А синий | Приборная доска |
| F85 | – | 10 А красный | Модульная подушка безопасности |
| F86 | – | 10 А красный | Модульная подушка безопасности |
| F87 | – | 10 А красный | Пневматическая подвеска – при наличии |
| F88 | – | 15 А синий | Комбинация приборов Cluster/SGW/ITBM – при наличии |
| F90 / F91 | – | 20 А желтый | Выбираемая розетка (задние сиденья). |
| F92 | – | 10 А красный | Фонарь задней консоли – при наличии |
| F93 | – | 20 А желтый | Более легкий |
| F94 | – | 10 А красный | Модуль переключателя/раздаточной коробки |
| F95 | – | 10 А красный | Камера заднего вида/датчик слепых зон – при наличии |
| F96 | – | 10 А красный | Выключатель обогревателя задних сидений/зарядное устройство для импульсной зарядки – при наличии |
| F97 | – | 20 А желтый | Подогрев задних сидений и подогрев рулевого колеса – при наличии |
| F98 | – | 20 А желтый | Передние сиденья с подогревом/вентиляцией – при наличии |
| F99 | – | 10 А красный | Модуль климат-контроля/система помощи при вождении/HALF/помощь при парковке |
| F100 | – | 10 А красный | Активное демпфирование – при наличии |
| F101 | – | 15 А синий | HI-ремни ECCM/SMRT |
| F102 | – | 15 А синий | бронирование |
| F103 | – | 10 А красный | Отопление кабины (только дизельный двигатель)/отопление, вентиляция и кондиционирование кабины – в зависимости от комплектации |
| F104 | – | 20 А желтый | Розетки (приборная панель/центральная консоль/задняя часть багажника, в зависимости от комплектации) |
