Dodge Attitude (2015-2019) — блок предохранителей и реле
Содержание
Применяется к новым автомобилям в годах:
2015, 2016, 2017, 2018, 2019.
Вано моторе
Блок предохранителей расположен в моторном отсеке, как показано на рисунке. Затягивая язычок (А), потяните крышку (В) вверх.
| Номер | Ампер [A] | описание |
|---|---|---|
| SBF1 | 40A | двигатель вентилятора радиатора |
| SBF2 | 30A | противоугонная система |
| SBF3 | 40A | Interruttore di Accensione |
| SBF4 | 40A | Электрическое управление стеклоподъемниками |
| BF1 | 30A | CC-CC (П/Т) |
| BF2 | 30A | CC-CC (АУДИО) |
| F1 | 10 А. | Нижний ближний свет (слева) |
| F2 | 10 А. | Нижний ближний свет (справа) |
| F3 | 10 А. | Дальний свет (слева) |
| F4 | 10 А. | Дальний свет (правый) |
| F5 | 10 А. | Корно |
| F6 | 15A | передние противотуманные фары |
| F7 | 10 А. | дневной свет |
| F8 | – | – |
| F9 | – | – |
| F10 | 7.5A | датчик тока аккумулятора |
| F11 | – | – |
| F12 | 15A | Стоп-сигналы |
| F13 | 7.5A | Катушка зажигания |
| F14 | 7.5A | мониторинг двигателя |
| F15 | 7.5A | Генератор |
| F 16 | 10 А. | Люси ди Эмергенца |
| F17 | 15A | Автоматическая коробка передач |
| F18 | 10 А. | Кондиционер |
| F19 | 15A | ETV |
| F20 | 7.5A | Аксенсионе дель моторе |
| F21 | 15A | Масло вариатора/насоса |
| F22 | 15A | бензонасос |
| F23 | Двадцать лет | двигатель |
| F24 | 7.5A | Автоматическая коробка передач |
| # 1 | Двадцать лет | резерв |
| #Два | 30A | резерв |
В блоке предохранителей нет запасных предохранителей на 7,5 А, 10 А или 15 А. Если один из этих предохранителей перегорел, замените его следующим:
- 7.5А: наружные зеркала
- 10А: опционально
- 15А: воспламенитель
ПРОЧИТАЙТЕ Dodge Caravan (2001-2007) – блок предохранителей и реле
Если используется сменный предохранитель, как можно скорее замените его предохранителем нужной мощности.
Пассажирский салон

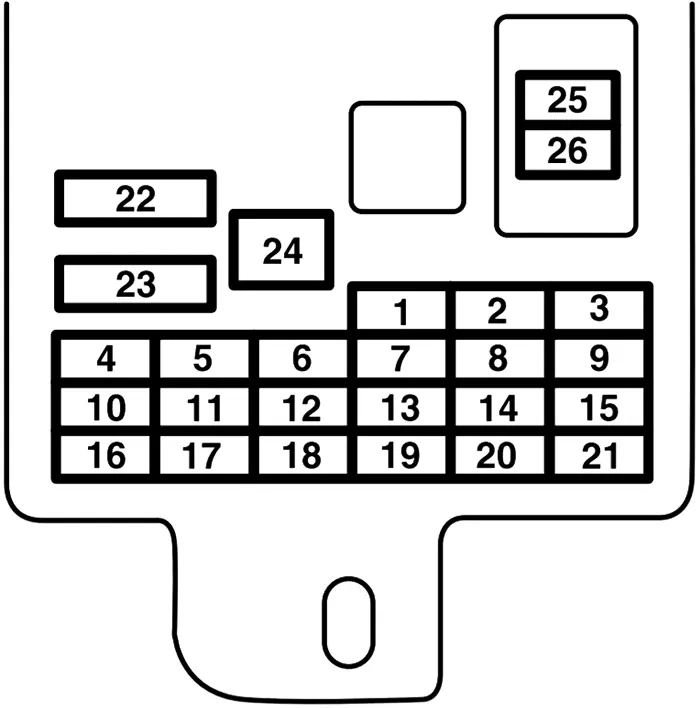

В салоне блок предохранителей расположен за крышкой предохранителей перед сиденьем водителя. Потяните крышку предохранителя, чтобы снять ее.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 7.5A | Задний фонарь (левый) |
| 2 | 15A | легче |
| 3 | 10 А. | Катушка зажигания |
| 4 | 7.5A | Запуск двигателя |
| 5 | – | – |
| 6 | – | – |
| 7 | 7.5A | Задний фонарь (правый) |
| 8 | 7.5A | Внешние зеркала |
| 9 | 7.5A | блок управления двигателем |
| 10 | 7.5A | Блок управления |
| 11 | 10 А. | задний противотуманный фонарь |
| 12 | 15A | Централизованное запирание дверей |
| 13 | 15A | внутреннее освещение |
| 14 | 15A | задний стеклоочиститель |
| 15 | 7.5A | измерительное устройство |
| 16 | 7.5A | Реле |
| 17 | вентиляции | с подогревом |
| 18 | 10 А. | Необязательный |
| 19 | 7.5A | наружное зеркало с подогревом |
| 20 | вентиляции | Очиститель окон |
| 21 | 7.5A | фонари заднего хода |
| 22 | 30A | исчезать |
| 23 | 30A | Обогрев |
| 24 | – | – |
| 25 | 10 А. | Радио |
| 26 | 15A | электронный блок управления |
