Daewoo Nubira — блок предохранителей
Daewoo Nubira — Схема блока предохранителей
Год производства:
Предохранитель прикуривателя (розетка) в Daewoo Nubira Предохранитель 8 (20А) находится в блоке предохранителей в салоне.
Пассажирский салон
Ящик расположен под приборной панелью, со стороны водителя.
описание
| 1 | 10/15А Блок управления; Аудио; Сторожить; Датчик ключа зажигания. |
| 2 | 10А Электронное противоугонное устройство; Круиз-контроль; Диагностика. |
| 3 | 15А Предупреждение об опасности; Иммобилайзер. |
| 4 | Система стеклоочистителей 20/25А; Система дневных ходовых огней (DRL). |
| 5 | 10А Панель приборов; ABS; Акустический сигнал; Кулисный переключатель; Блок автоматического регулирования температуры (АТК); Задние противотуманные фары. |
| 6 | 10А Кондиционер; Обогреватель заднего стекла. |
| 7 | Лампа заднего хода 10А |
| 8 | зажигалка на 20А; Внутреннее освещение; Сиденья с подогревом. |
| 9 | 10А Система аудио; Часы; переключатель блокировки коробки передач. |
| 10 | 15А Блок автоматического регулирования температуры (АТС); Таймер; Система безопасности. |
| 11 | 10А Внутреннее освещение; указатели поворота; Аварийное освещение. |
| 12 | 10А Электронное противоугонное устройство; 25А Система стеклоочистителей. |
| 13 | 15А Система безопасности; Датчик скорости. |
| 14 | 10А ДЛЦ; обратный; Круиз-контроль; Кондиционер. |
| 15 | 15А Подушка безопасности; Обогреватель заднего стекла; Реле зажигания 2. |
| 16 | 15 / 20А Багажный отсек |
| 17 | 10 А АБС; ЕСП. |
| 18 | 10А Панель приборов |
| 19 | бронирование |
| 20 | бронирование |

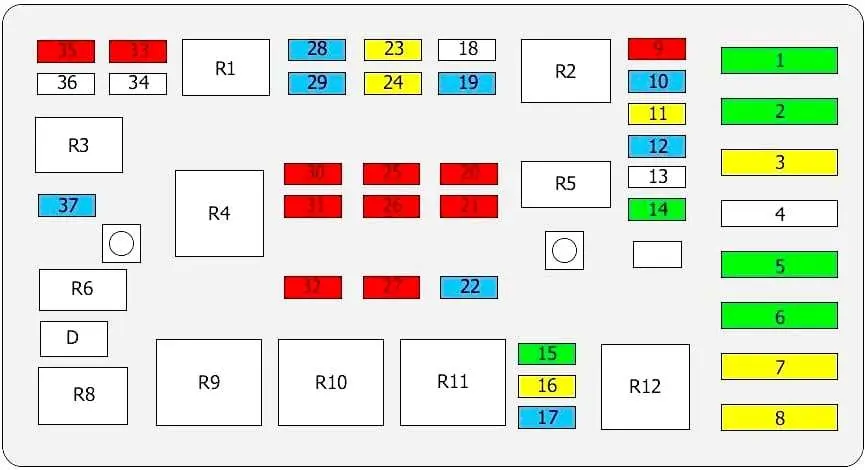

Вано моторе
Расположен рядом с аккумулятором
описание
| 1 | 30А Главный предохранитель для предохранителей 1–5 |
| 2 | Двигатель воздуходувки 30А |
| 3 | 20А Вентилятор охлаждения, первая скорость |
| 4 | 60А АБС; ЕСП. |
| 5 | 30А Выключатель питания 2 |
| 6 | 30А выключатель зажигания 1 |
| 7 | Windows 20А |
| 8 | 20А Вентилятор охлаждения, вторая скорость |
| 9 | 10А Не используется |
| 10 | 15А Не используется |
| 11 | 20А Не используется |
| 12 | Сигнализация 15А |
| 13 | 25А Не используется |
| 14 | 30А Не используется |
| 15 | 30А Обогрев заднего стекла |
| 16 | 20А ДИСК |
| 17 | 15А Система впрыска |
| 18 | бронирование |
| 19 | 15А топливный насос |
| 20 | 10А Правый внешний свет |
| 21 | 10А Левый внешний фонарь |
| 22 | 15А Электронный блок управления |
| 23 | 20А Стоп-сигналы |
| 24 | Электросиденье 20А |
| 25 | Светофор 10А справа. |
| 26 | 10А Правый ближний свет |
| 27 | 10А Зеркало с подогревом |
| 28 | 15А Централизованное запирание |
| 29 | Антенна 15А |
| 30 | Светофор 10А слева. |
| 31 | Светофор 10А слева. |
| 32 | 10А Питание зеркал |
| 33 | 10А Кондиционер |
| 34 | Прожекторы 25А |
| 35 | 10НАЗНАЧЕНИЕ |
| 36 | бронирование |
| 37 | 15А Противотуманные фары |
| R1 | Fari |
| R2 | Топливный насос |
| R3 | Передние противотуманные фары |
| R4 | Вентилятор охлаждения, первая скорость |
| R5 | Задние фары |
| R6 | сигнал |
| R7 | |
| R8 | Кондиционер |
| R9 | Вентилятор охлаждения, вторая скорость |
| R10 | Выключатель питания 2 |
| R11 | Обогрев заднего стекла |
| R12 | Выключатель питания 1 |
| D | Диод – кондиционер |
