Daewoo Matiz (1997-2015) — Блок предохранителей

Daewoo Matiz — Схема блока предохранителей

Год производства:1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 годы.

Предохранитель прикуривателя (розетка) в Дэу Матиз Предохранитель 7 находится в блоке предохранителей в моторном отсеке.

Вано моторе

Он расположен с левой стороны под защитной крышкой.

Схема действующего бокса приведена на оборотной стороне.

Защищенные компоненты

1 (50 А) – АБС.

2 (40 А) – постоянное питание оборудования при выключенном зажигании.

3 (10 А) – топливный насос.

4 (10 А) — питание ЭБУ, катушка реле топливного насоса, блок АБС, пусковая обмотка генератора, клемма В катушки зажигания, датчик скорости.

5 (10 А) – резерв.

6 (20 А) – вентилятор отопления

7 (15 А) – обогрев заднего стекла

8 (10 А) – правая фара, дальний свет.

9 (10 А) – левая фара, дальний свет.

F10 (10 А) – правая фара, ближний свет.

F11 (10 А) – левая фара, ближний свет.

Что касается дальнего света, кроме F18.

12 (10 А) – правая сторона, типоразмер лампы.

13 (10 А) – левая сторона, габарит лампы, освещение номерного знака.

14 (10 А) – Муфта компрессора кондиционера (при наличии).

15 (30 А) — вентилятор радиатора

16 (10 А) – резерв.

17 (10 А) – звуковой сигнал.

18 (20 А) – питание поперечного реле переключателя дальнего света.

ЧИТАЙТЕ  Daewoo Lanos (1999–2002) – Блок предохранителей

19 (15А) — ЭБУ постоянного питания, катушка реле компрессора кондиционера, катушка главного реле, катушка двойного реле вентилятора радиатора, датчики положения распредвала и концентрации кислорода, клапаны рециркуляции и адсорбции отработавших газов, форсунки, питание реле топливного насоса.

Если возникла проблема с перечисленными устройствами, проверьте также главное реле B.

20 (15 А) – противотуманные фары.

21 (15 А) – резерв.

Назначение реле

А – высокоскоростной вентилятор радиатора.

Посмотреть F15.

Б – главное реле.

C – Переключатель скорости духовки, ручка обогрева заднего стекла.

Если у вас проблемы с плитой, см. F6.

При проблемах с обогревом см. F7.

Д – противотуманные фары.

Посмотреть F20.

Е – топливный насос.

Посмотреть F3.

F – акустический сигнал.

Посмотреть F17.

G – низкая скорость вентилятора радиатора.

Посмотреть F15.

Х – Фаро.

I – габариты лампы освещения панели приборов.

J – Муфта компрессора кондиционера (при наличии).

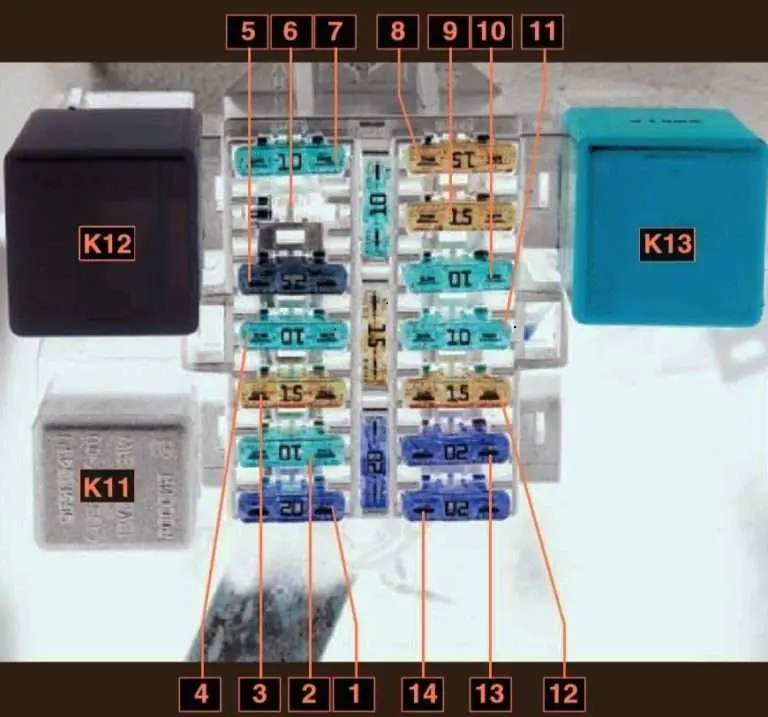

Пассажирский салон

Он расположен под приборной панелью, со стороны водителя.

Обозначение предохранителя

1 (10 А) – панель приборов, датчики и сигнальные лампы, иммобилайзер, часы, сигнализация.

2 (10 А) – подушка безопасности (при наличии).

3 (25 А) – Электростеклоподъемники.

4 (10 А) – индикаторы, индикаторы панели приборов.

5 (15 А) – стоп-сигналы.

6 (10 А) — Магнитола

7 (20 А) — прикуриватель

8 (15 А) – стеклоочиститель

9 (15 А) – омыватель задний, омыватель передний и задний, фонарь заднего хода.

10 (10А) – электропривод боковых зеркал.

11 (10 А) – иммобилайзер, аудиосистема, освещение салона и пускового освещения, освещение открытия дверей приборной панели.

ЧИТАТЬ  Daewoo Korando (1999-2001) – блок предохранителей и реле

12 (15 А) – постоянное питание сигнализации, час.

13 (20 А) – централизованная блокировка

14 (20 А) – начальное тяговое реле.

Реле

K11	Реле сигнализации и переключатель сигнализации
К12	Реле стеклоочистителя
К13	Реле задних противотуманных фонарей
