Daewoo Lanos (1999-2002) — Блок предохранителей
Содержание
Daewoo Lanos (1999-2002) — Схема блока предохранителей
Год производства: 1999,2000, 2001, 2002.
Предохранитель прикуривателя (розетка) в Daewoo Lanos 1999-2002 гг. Предохранитель F10 находится в блоке предохранителей в салоне.
Вано моторе
| Нет. | Ампер [A] | описание | |
|---|---|---|---|
| A | Реле топливного насоса | ||
| B | Реле противотуманных фар | ||
| C | Реле акустической сигнализации | ||
| D | Реле освещения | ||
| E | Реле освещения | ||
| F | Реле обогрева ветрового стекла | ||
| G | Реле электроуправления стеклоподъемниками боковых дверей. | ||
| H | Электромагнитное реле сцепления Муфты системы кондиционирования. | ||
| I | Главное реле вентиляторов радиатора I и II | ||
| J | Реле вентилятора радиатора I | ||
| K | Реле вентилятора радиатора II | ||
| Ф1 (Эф1) | ГЛАВНАЯ | 80 | Главный фузибиле |
| Ф2 (Эф2) | IGN А | 30 | Питание замка зажигания (IGN1) |
| Ф3 (Эф3) | IGN Б | 30 | Питание замка зажигания (IGN2) |
| Ф4 (Эф4) | RAID-ВЕНТИЛЯТОР | 30 | Вентилятор радиатора |
| Ф5 (Эф5) | П/ВИН | 30 | Электрические стеклоподъемники |
| Ф6 (Эф6) | АБС | 40 | модуль АБС |
| Ф7 (Эф7) | УДАЛЕНИЕ ТУМАНА | 30 | Обогрев заднего стекла |
| Ф8 (Эф8) | БЛР 4-Й | 30 | Двигатель вентилятора (высокая скорость) |
| Ф10 (Эф10) | HEAD-HI | 20 | Светофор |
| Ф11 (Эф11) | ГОЛОВКА-(ЛЕВАЯ) | 10 | Фары ближнего света (левые) |
| Ф12 (Эф12) | ГОЛОВА (ПРАВАЯ) | 10 | Фары ближнего света (правые) |
| Ф13 (Эф13) | ИЛЛЮ-(ЛГ) | 10 | Габаритные огни (слева) |
| Ф14 (Эф14) | ИЛЛЮ-(RH) | 10 | Габаритные огни (справа) |
| Ф15 (Эф15) | ФРТ-ФОГ | 10 | Противотуманные огни |
| Ф16 (Эф16) | ТОПЛИВО | 15 | Топливный насос |
| Ф17 (Эф17) | РОГ | 10 | Сеньяле соноро |
| Ф18 (Эф18) | COMP | 10 | Магнитная муфта компрессора Система кондиционирования воздуха. |
| Ф19 (Эф19) | Привет, ЛУЧ | 25 | Световое реле |
| Ф20 (Эф20) | ИЛЛЮ | 20 | Внутреннее освещение |

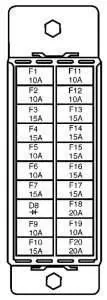

Блок предохранителей в салоне
| Нет. | Ампер [A] | описание |
| F1 | 10 | Освещение салона и багажника; Антенна; Задний противотуманный фонарь |
| F2 | 10 | Сторожить; В конце концов; Индикатор открытой двери; Иммобилайзер. |
| F3 | 15 | Люси ди Эмергенца |
| F4 | 15 | Центральный замок |
| F5 | 10 | ЕСМ, ТСМ, EBCM |
| F6 | 10 | Радио |
| F7 | 15 | Стоп-сигналы |
| F9 | 10 | Радио |
| F10 | 15 | Более легкий |
| F11 | 10 | Подсветка приборной панели; Цифровые часы; Сигнальная лампа непристегнутых ремней безопасности; Обогрев заднего стекла; Иммобилайзер; Освещение тайника. |
| F12 | 10 | Фонари заднего хода |
| F13 | 15 | Модуль управления подушками безопасности |
| F14 | 15 | генератор переменного тока; Форсунки; Датчик скорости автомобиля; Клапан поглощения паров топлива. |
| F15 | 15 | Катушка зажигания |
| F16 | 15 | Направления; Зеркало заднего вида. |
| F17 | 15 | ЕСМ, МТС, Валвола ВГИС; Топливный насос; Контроль АБС. |
| F18 | 20 | Дворники; Кристаллическая шайба |
| F19 | 10 | модуль АБС; реле АБС; Реле обогрева заднего стекла; Реле компрессора кондиционера; Реле управления боковыми стеклами дверей; Реле вентилятора радиатора. |
| F20 | 20 | Двигатель вентилятора |
