Daewoo Korando (1999-2001) — блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
1999, 2000, 2001.
Положение
- Реле автоматической блокировки
- Блок предохранителей в моторном отсеке
- Реле двигателя и клапан ABD
- Внутренний блок предохранителей
- Внутреннее реле
- Реле автоматического опускания окон
- Реле защиты от перенапряжения: OVPR

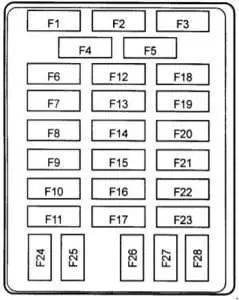

Блок предохранителей с отсеками
| Номер | описание | Ампер [A] |
| F1 | ABS; Блок управления автоматическим тормозным дифференциалом. | 15 |
| F2 | Блок управления коробкой передач; реле ЭКС; Обогрев сидений. | 10 |
| F3 | Иммобилайзер (Дизель); Стоп-выключатель. | 10 |
| F4 | Переключатель АУДИО | 10 |
| F5 | О/СМИРР, С/ЗАЖИГАЛКА. | 15 |
| F6 | Освещение салона автомобиля; Дверной светильник; Лампа багажника. | 10 |
| F7 | Аварийный выключатель освещения | 15 |
| F8 | Реле против запотевания | вентиляции |
| F9 | Номер соединения STICS. 1; Аудио. | 10 |
| F10 | Энергетическое реле | тридцать |
| F11 | Блок управления автоматическим тормозным дифференциалом | 15 |
| F12 | Солнечное реле на крыше | вентиляции |
| F13 | Блок управления раздаточной коробкой; Распределительная коробка. | вентиляции |
| F14 | Реле двигателя вентилятора | тридцать |
| F15 | Выключатель стоп-сигнала | 15 |
| F 16 | Кондиционер; Замок; Устройство подогрева сидений. | 15 |
| F17 | Реле электростеклоподъемников; Диагностический разъем. | 10 |
| F18 | Реле моторного отсека; Аварийный выключатель. | 15 |
| F19 | Запасная лампа | 10 |
| F20 | Распределительная коробка; Блок управления электрощитом; люк на крыше; Зеркало заднего вида с автоматическим затемнением. | 10 |
| F21 | Датчик скорости; Диагностический разъем; Разъем 5. | 10 |
| F22 | Диод; Реле защиты от перенапряжения; Блок управления отоплением; Реле блокировки коробки передач. | 10 |
| F23 | Блок подушек безопасности | 10 |
| F24 | Реле ECS | 15 |
| F25 | Антенный двигатель | 10 |
| F26 | Реле стеклоочистителя FRT, электродвигатель | 15 |
| F27 | Мотор омывателя и стеклоочистителя | 10 |
| F28 | Реле кондиционера, разъем 3 | 10 |

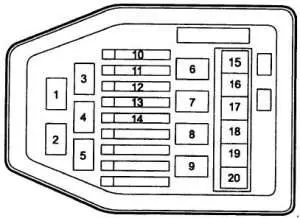

Блок предохранителей в моторном отсеке
| Номер | Ампер [A] | описание |
| 10 | 10 | Корно |
| 11 | 15 | Люси ретронеббия |
| 12 | 15 | Фара (высокая) |
| 13 | 15 | Фара (ближняя) |
| 14 | 15 | Передний противотуманный фонарь |
| 15 | вентиляции | Реле защиты от перенапряжения (бензин) |
| 16 | тридцать | Задний фонарь |
| 17 | тридцать | Налобный фонарь |
| 18 | тридцать | двигатель |
| 19 | тридцать | Interruttore di Accensione |
| 20 | 50 | Batteria |
| Реле | ||
| 1 | Задний фонарь | |
| 2 | Корно | |
| 3 | Зажигание (бензин) | |
| 4 | Передний противотуманный фонарь | |
| 5 | Вентилятор конденсатора | |
| 6 | Компрессор (дизельный); Вентилятор конденсатора (бензин). | |
| 7 | Вентилятор конденсатора | |
| 8 | Фара (высокая) | |
| 9 | Фара (ближняя) | |

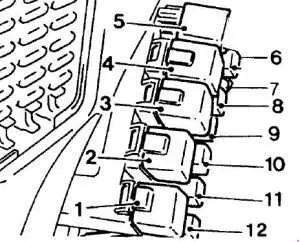

Релейная коробка
| Номер | Реле |
| 1 | Реле переднего дворника |
| 2 | 5.0 автоматический дифференциал с ходовым тормозом |
| 3 | Реле аварийной сигнализации |
| 4 | Реле топливного насоса |
| 5 | Реле блокировки коробки передач |
| 6 | Реле против запотевания |
| 7 | Реле ECS |
| 8 | Реле ретронеббия |
| 9 | Реле электростеклоподъемников |
| 10 | Реле климат-контроля |
| 11 | Солнечное реле на крыше |
| 12 | Реле блокировки сцепления (МКПП); Реле нейтрали (АКПП). |
Реле вентилятора (№6)
