Dacia Duster (2010-2017) — Блок предохранителей
Dacia Duster (2010-2017) — Схема блока предохранителей
Год производства: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Предохранитель прикуривателя (розетка) в Dacia Duster (2010-2017) Предохранители F19 и F38 находятся в блоке предохранителей.
Блок предохранителей в салоне
| Нет. | Ампер [A] | описание |
| F1 | 20 | Мотор стеклоочистителя; Переключатель комбинированной стирки экран и дворник; ТРИ. |
| F2 | 5 | Панель приборов; Управление реле бортового топливного насоса; Инжекторный компьютер. |
| F3 | 10 | Выключатель стоп-сигнала |
| F4 | 10 | ТРИ; Диагностическое управление; Транспондерный блок; Контроль отклонений; Противоугонный блок. |
| F5 | 5 | Электрический контроллер АКПП; Пусковое реле управления; Управление электрическим распределением пара перед/зад. |
| F6 | – | Не используется |
| F7 | – | Не используется |
| F8 | – | Не используется |
| F9 | 10 | Левая боковая фара ближнего света; Приборная доска. |
| F10 | 10 | Светофор справа |
| F11 | 10 | Левая фара дальнего света; Приборная доска. |
| F12 | 10 | Светофоры справа |
| F13 | 30 | Двойное заднее управление Электростеклоподъёмник водителя; Управление реле безопасности детей; |
| F14 | 30 | Двойное электроуправление ветровым стеклом водителя |
| F15 | 10 | Блок управления антиблокировочной системой |
| F16 | 15 | Радио |
| F17 | 15 | Основной электромагнитный звуковой сигнал; Вторичный электромагнитный рупор. |
| F18 | 10 | Левые задние фонари; Левые боковые фонари. |
| F19 | 10 | Правый задний фонарь; Внутреннее освещение; Приборная доска; ТРИ; Управление аварийным освещением; Панель управления кондиционером; Радио; Выключатель центрального замка двери; Первый ряд зажигалок; управление 4х4; Подсветка номерного знака справа; Освещение слева от номерного знака; Переднее правое освещение; Переключатель контроля тяги; Обогрев заднего стекла; Выключатель датчика парковки. |
| F20 | 7.5 | Задний противотуманный фонарь |
| F21 | 5 | Щиток приборов |
| F22 | – | Не используется |
| F23 | 15 | Предохранитель в версии с сигнализацией: Власть для труб через Бортовое реле звукового сигнала. |
| F24 | – | Не используется |
| F25 | – | Не используется |
| F26 | 5 | Блок управления подушками безопасности и преднатяжителями |
| F27 | 20 | Мотор стеклоочистителя на задней части экрана; Комбинированный переключатель стирки/тяги; Переключатель реверса; Датчик нейтрали и заднего хода С механической коробкой передач; Модуль автоматической коробки передач; Электронный блок управления с Датчик приближения парковки. |
| F28 | 15 | Сокращение потребления; панель приборов; Радио; ТРИ. |
| F29 | 15 | ТРИ; Диагностическое управление; Противоугонный блок. |
| F30 | 20 | УЧ |
| F31 | 15 | Блок питания передней противотуманной фары Справа и слева спереди бортовое реле противотуманок; Индикатор приборной панели. |
| F32 | 30 | переключатель обогрева заднего стекла |
| F33 | – | Не используется |
| F34 | 15 | Блок управления электрораспределением Передняя и задняя пара. |
| F35 | – | Не используется |
| F36 | 30 | Питание вентилятора холодного воздуха через реле вентилятора холодного воздуха панель управления кондиционером и кондиционером. |
| F37 | 5 | Питание левого и правого зеркала. электрический через электрический проверь зеркала заднего вида |
| F38 | 15 | Радио; Первый заказ зажигалок |
| F39 | 10 | Релейное управление вентилятор холодного воздуха. |
| Нет. | Ампер [A] | описание |
| 750 | 40 | Безопасность детей |
ПРОЧИТАЙТЕ Dacia Lodgy — Блок предохранителей

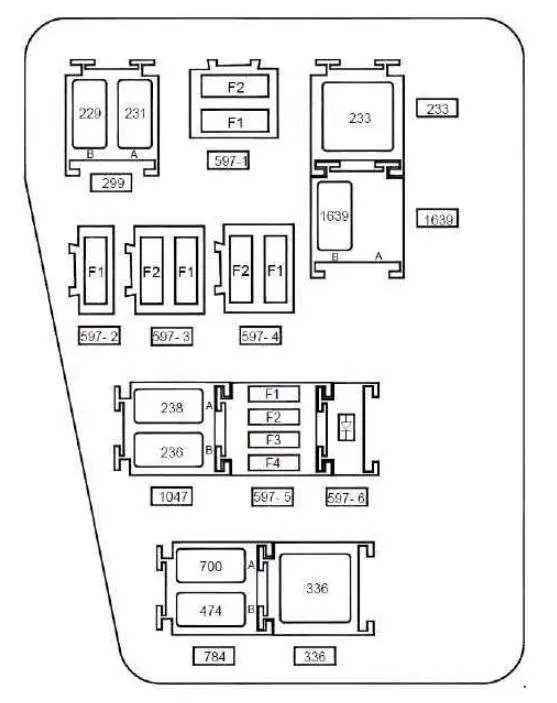

Блок предохранителей в моторном отсеке (К4М690-К4М694)
| Нет. | Ампер [A] | описание |
| Предохранители 597–1 | ||
| F1 | 50 | Электрический блок управления антиблокировочной тормозной системы на версиях без электронной программы стабилизации |
| F2 | 25 | Электрический блок управления антиблокировочной тормозной системы на версиях без электронной программы стабилизации |
| Предохранители 597–2 | ||
| F1 | 40 | Предохранитель в версии с кондиционером: Питание вентилятора охлаждения через высокоскоростное реле или через реле низкой скорости вентиляционной установки На плате реле и резисторе крепления вентилятора; Питание муфты кондиционера через Реле муфты бортового кондиционера. |
| Предохранители 597–3 | ||
| F1 | 60 | Выключатель; Рычаг тормоза; Питание предохранителя F23 блок предохранителей в салоне |
| F2 | 60 | Поставка моносервера; Питание предохранителей F29 и F36 в Блок предохранителей в салоне. |
| Предохранители 597–4 | ||
| F1 | – | Не используется |
| F2 | 25 | F34 силовой предохранитель блок предохранителей в салоне на версии 4х4 (полный привод) |
| Предохранители 597-5 | ||
| F1 | 30 | Стандартный предохранитель версии с подогревом: питание блока вентиляторного охлаждения через реле на плате реле |
| F2 | 25 | Релейное управление с Блокировка посредством инжекции и подачи питания на релейную плату; Питание реле топливного насоса На плате реле. |
| F3 | – | Не используется |
| F4 | – | Не используется |
| Диод 597-6 объединительная плата | ||
| Диод | Муфта кондиционера | |
| Ретрансляция кадра 299 | ||
| A | 20 | Передние противотуманные фары |
| B | 20 | Корно |
| Релейный модуль 233 | ||
| 233 | 40 | Дует холодный воздух |
| 1047 Релейная плата | ||
| A | 20 | Инжекторный блок |
| B | 20 | Топливный насос |
| 784 релейная плата | ||
| A | 20 | Установка низкоскоростного вентилятора |
| B | 20 | Муфта кондиционера |
| 336 релейный модуль | ||
| 336 | 40 | Установка высокоскоростных вентиляторов. |
| Реле 1639 в рамке в версии FLEXFUEL | ||
| A | – | Не используется |
| B | 20 | Дополнительный топливный насос |

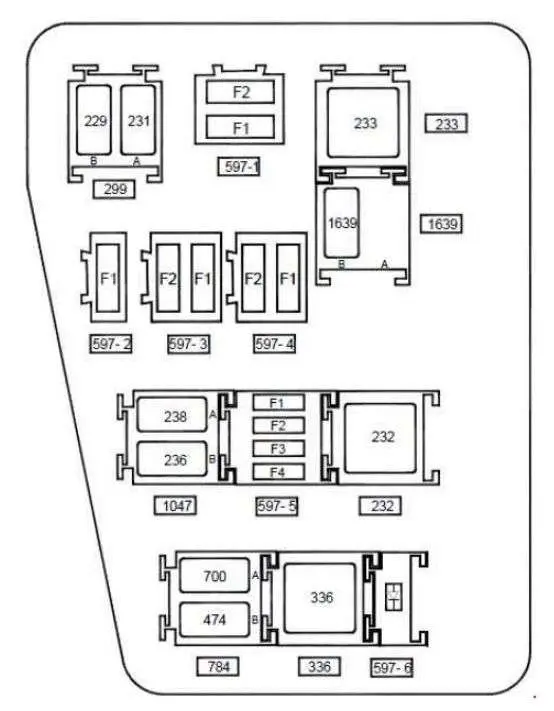

Scatola fusibili vano motore (F4R400-F4R402-F4R403-F4R404-F4R405-F4R408)
ЧИТАЙТЕ Dacia Duster (2009-2021) – блок предохранителей и реле
| Нет. | Ампер [A] | описание |
| Предохранители 597–1 | ||
| F1 | 50 | Электрический блок управления антиблокировочной тормозной системы на версиях без электронной программы стабилизации |
| F2 | 25 | Электрический блок управления антиблокировочной тормозной системы на версиях без электронной программы стабилизации |
| Предохранители 597–2 | ||
| F1 | 40 | Предохранители в версии с кондиционером: питание блока вентиляторного охлаждения через реле крепления вентилятора или на высокой скорости или через реле вентилятора низкой скорости скорость на плате реле e Резистор крепления вентилятора. |
| Предохранители 597–3 | ||
| F1 | 60 | Выключатель; Рычаг тормоза; Силовой предохранитель F23 в упаковке. Блок предохранителей в салоне. |
| F2 | 60 | Поставка моносервера; Питание предохранителей F29 и F36 в Блок предохранителей в салоне. |
| Предохранители 597–4 | ||
| F1 | – | Не используется |
| F2 | 25 | Силовой предохранитель F34 в коробке. блок предохранителей в салоне на версии 4х4 (полный привод) |
| Предохранители 597-5 | ||
| F1 | 15 | Предохранитель в версии с кондиционером: Питание муфты кондиционера через Реле бортовой муфты кондиционера |
| F2 | 25 | Реле управления с блоком впрыска e Питание на релейной плате; Реле питания топливного насоса на плате реле |
| F3 | – | Не используется |
| F4 | 15 | Электрический блок управления для автоматического управления Коробка передач (119) с 4-ступенчатым автоматом трансмиссия на двигателях F4R403 и F4R405 |
| Несущая пластина диода 597-6 | ||
| Диод | Муфта кондиционера | |
| 299 релейная плата | ||
| A | 20 | Передние противотуманные фары |
| B | 20 | Корно |
| Релейный модуль 233 | ||
| 233 | 40 | Дует холодный воздух |
| 1047 Релейная плата | ||
| A | 20 | Инжекторный блок |
| B | 20 | Топливный насос |
| 784 Релейная плата | ||
| A | 20 | Установка низкоскоростного вентилятора |
| B | 20 | Муфта кондиционера |
| Релейный модуль 336 | ||
| 336 | 40 | Установка высокоскоростных вентиляторов. |
| Релейный блок версии 232 с автоматической коробкой передач. | ||
| 232 | 40 | Аввиаменто |
| Пикап 1639 на борту в версии FLEXFUEL | ||
| A | – | Не используется |
| B | 20 | Дополнительный топливный насос |
