Citroen Relay (2006-2014) — Блок предохранителей
Содержание
Citroen Relay (2006-2014) — Схема блока предохранителей
Год выпуска: 2006, 2007, 2008, 2009, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 годы.
Предохранитель прикуривателя (розетка) в Citroën Relay 2006-2014 гг. Предохранитель 15 находится в блоке предохранителей в моторном отсеке.
Предохранители на приборной панели со стороны водителя (v1).
| Нет. | [А] | описание |
| 12 | 7.5 | Ближний свет правой фары |
| 13 | 7.5 | Левая фара ближнего света – Регулировка высоты фары |
| 31 | 7.5 | Релейный источник питания |
| 32 | 10 | Внутреннее освещение микроавтобуса — Сигнальные огни |
| 33 | 15 | Задняя розетка 12 вольт. |
| 34 | – | Не используется |
| 35 | 7.5 | Фонари заднего хода – Датчик воды в дизельном топливе |
| 36 | 15 | Блок блокировки/разблокировки двери |
| 37 | 7.5 | Выключатель стоп-сигнала – третий светофор – панель приборов |
| 38 | 10 | Внутренние реле |
| 39 | 10 | Аудиооборудование – Диагностический разъем – Сирена сигнализации – Программируемое управление дополнительным отопителем. |
| 40 | 15 | Размораживание: заднего стекла (слева), зеркала (со стороны пассажира) |
| 41 | 15 | Оттаивание: заднего стекла (правая сторона), зеркала (со стороны водителя) |
| 42 | 7.5 | Блок управления и датчик ABS – Датчик ESP – Выключатель стоп-сигналов. |
| 43 | 30 | Электродвигатель стеклоочистителя |
| 44 | 20 | Прикуриватель – передний выход 12 Вольт. |
| 45 | 7.5 | Электростеклоподъемники и зеркала (со стороны водителя) – Электростеклоподъемник пассажира |
| 46 | – | Не используется |
| 47 | 20 | Мотор стеклоподъемника водителя |
| 48 | 20 | Мотор подъемника пассажирского окна |
| 49 | 7.5 | Датчик дождя/солнца – Аудиооборудование – Электродвигатель стеклоподъемника водителя – Сигнализация – Органы управления на приборной панели. |
| 50 | 7.5 | Подушка безопасности и преднатяжитель в сборе |
| 51 | 7.5 | Тахограф – Круиз-контроль – Управление кондиционером. |
| 52 | 7.5 | Реле салона |
| 53 | 7.5 | Приборная панель — задние противотуманные усилители |
ЧИТАТЬ Citroen C8 mk3 (2012-2016) – Блок предохранителей
Предохранители в приборной панели со стороны водителя (v2)
| Нет. | [А] | описание |
| 12 | 7.5 | Правый ближний свет |
| 13 | 7.5 | Дайв-фонарь слева |
| 31 | 5 | Релейный источник питания |
| 32 | 7.5 | Внутреннее освещение |
| 33 | 20 | Датчик батареи |
| 34 | 20 | Внутреннее освещение микроавтобуса – предупреждение об опасности |
| 36 | 10 | Аудиосистема – Диагностический разъем – Сирена сигнализации – Программируемое управление дополнительным отопителем – Климат-контроль – Тахограф – Аккумулятор. |
| 37 | 7.5 | Выключатель стоп-сигнала – третий светофор – панель приборов |
| 38 | 20 | Центральный замок |
| 42 | 5 | Блок управления и датчик ABS – Датчик ASR – Датчик ESP – Выключатель стоп-сигналов. |
| 43 | 20 | Электродвигатель стеклоочистителя |
| 47 | 20 | Мотор стеклоподъемника водителя |
| 48 | 20 | Мотор подъемника пассажирского окна |
| 49 | 5 | Аудиосистема – органы управления на приборной панели |
| 50 | 7.5 | Подушка безопасности и преднатяжитель в сборе |
| 51 | 5 | Тахограф – Круиз-контроль – Управление кондиционером – Фонари заднего хода – Датчик наличия воды в дизельном топливе. |
| 53 | 7.5 | Щиток приборов |
| 89 | – | Не используется |
| 90 | 7.5 | Светофор слева |
| 91 | 7.5 | Светофор справа |
| 92 | 7.5 | Левая противотуманная фара |
| 93 | 7.5 | Правая противотуманная фара |

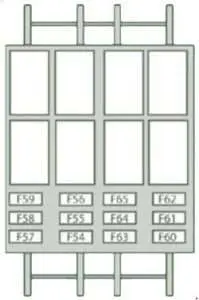

Предохранители на стойке пассажира
| Нет. | [А] | описание |
| 54 | – | Не используется |
| 55 | 15 | Сиденья с подогревом |
| 56 | 15 | Преса да 12 В. |
| 57 | 10 | Программируемый дополнительный обогрев |
| 57 | 10 | Мотор вентиляции и отопления под водительским сиденьем |
| 58 | 15 | Испарение: левое заднее стекло |
| 58 | 10 | Поворотники |
| 59 | 15 | Испарение: правое заднее стекло |
| 60 | – | Не используется |
| 61 | – | Не используется |
| 62 | – | Не используется |
| 63 | 10 | Программируемый переключатель дополнительного обогрева |
| 64 | – | Не используется |
| 65 | 30 | Программируемый дополнительный вентилятор отопления |
ЧИТАТЬ Citroen C5 Aircross (2018-2021) – блок предохранителей
Предохранители в моторном отсеке (v1)
| Нет. | [А] | описание |
| 1 | 40 | Питание насоса ABS/ESP |
| 2 | 50 | Масляный отопительный агрегат |
| 3 | 30 | Interruttore di Accensione |
| 4 | 20 | Программируемая вспомогательная горелка |
| 5 | 20 | Программируемое реле для управления дополнительным отоплением |
| 6 | 40/60 | Вентилятор в сборе (высокоскоростной) |
| 7 | 40/50 | Вентилятор в сборе (низкая скорость) |
| 8 | 40 | Кондиционер |
| 9 | 20 | Насос омывателя лобового стекла |
| 10 | 15 | Корно |
| 11 | 7.5 | Отопительный агрегат и дизельное реле |
| 14 | 7.5 | Светофор справа |
| 15 | 7.5 | Левая фара дальнего света |
| 16 | 7.5 | Блок управления двигателем |
| 17 | 10 | Блок управления двигателем |
| 18 | 7.5 | Блок управления двигателем |
| 19 | 7.5 | Компрессор кондиционера |
| 20 | 30 | помпа лавафари |
| 21 | 15 | Заправка топливного насоса |
| 22 | 20 | Блок управления двигателем |
| 23 | 30 | Электропитание электромагнитного клапана ABS/ESP |
| 24 | – | Не используется |
| 30 | 15 | Передние противотуманные фары |
Предохранители в моторном отсеке (v2)
| Нет. | [А] | описание |
| 1 | 40 | Питание насоса ABS/ESP |
| 2 | 50 | Дизельный обогреватель в сборе |
| 3 | 30 | Переключение |
| 4 | 30 | помпа лавафари |
| 8 | 40 | Установка вентилятора салона |
| 9 | 15 | Задняя розетка 12 вольт. |
| 10 | 15 | Корно |
| 14 | 15 | Передний выход 12 вольт. |
| 15 | 10 | Более легкий |
| 20 | 30 | Моечный насос |
| 21 | 15 | Заправка топливного насоса |
| 24 | 15 | Дополнительная панель для машины скорой помощи — Зеркала |
| 30 | 15 | Испарение |
