Citroen Jumper (2006-2018) — Блок предохранителей

18.01.2024 /

Citroen Jumper (2006-2018) — Схема блока предохранителей

Год производства: 2006, 2007, 2008, 2009, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 2017, 2018.

Предохранители прикуривателей (розетки) это предохранители нет. 33 (задняя розетка 12 В), F44 (прикуриватель – передняя розетка 12 В) в блоке предохранителей на приборной панели и предохранитель № 56 (задняя розетка 12 В). 56 (задняя розетка 12 В для пассажира) в блоке предохранителей в стойке двери. В британских версиях предохранителя нет. 9 (задняя розетка 12 В для пассажира) в блоке предохранителей в стойке двери и предохранители №. 14 (задняя розетка 12 В), n. 15 (передняя розетка XNUMX В) и n. XNUMX (прикуриватель) в блоке предохранителей моторного отсека.

Расположение блока предохранителей

Блок предохранителей панели приборов

Он расположен внизу приборной панели (слева).

Пассажирский салон

Автомобили с рулевым колесом слева: Блок предохранителей расположен в стойке пассажирской двери (с правой стороны).Автомобили с рулевым колесом с правой стороны: Блок предохранителей расположен в стойке водительской двери (с правой стороны).

Вано моторе

Ослабьте гайки и наклоните корпус, чтобы получить доступ к предохранителям.

Схемы блока предохранителей

Предохранители прикуривателя (розетки) это предохранители нет. 33 (задняя розетка 12 В), F44 (прикуриватель – передняя розетка 12 В) в блоке предохранителей на приборной панели и предохранитель № 56 (задняя розетка 12 В). 56 (задняя розетка 12 В для пассажира) в блоке предохранителей в стойке двери. В британских версиях предохранителя нет. 9 (задняя розетка 12 В для пассажира) в блоке предохранителей в стойке двери и предохранители №. 14 (задняя розетка 12 В), n. 15 (передняя розетка XNUMX В) и n. XNUMX (прикуриватель) в блоке предохранителей моторного отсека.

Расположение блока предохранителей

Блок предохранителей панели приборов

Он расположен внизу приборной панели (слева).

Пассажирский салон

Автомобили с рулевым колесом слева: Блок предохранителей расположен в стойке пассажирской двери (с правой стороны).Автомобили с рулевым колесом с правой стороны: Блок предохранителей расположен в стойке водительской двери (с правой стороны).

Вано моторе

Ослабьте гайки и наклоните корпус, чтобы получить доступ к предохранителям.

Схемы блока предохранителей

2008

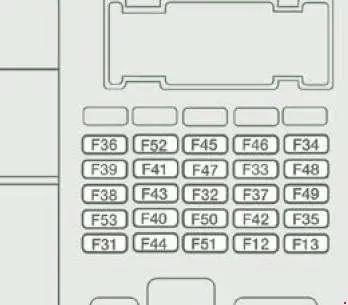

Щиток приборов

Citroen Jumper (2006-2018) — Блок предохранителей Citroen Jumper (2006-2018) — Блок предохранителей Citroen Jumper (2006-2018) — Блок предохранителей

Назначение предохранителей в блоке предохранителей панели приборов (2008 г.)

Нет.Ампер [A]Назначение
127,5Правая фара
137,5Левая фара ближнего света;

Регулировка высоты фар.

317,5Релейный источник питания
3210Внутреннее освещение микроавтобуса;

Аварийное освещение.

3315задняя розетка 12 вольт
34–Не используется
357,5фонари заднего хода;

Датчик воды в дизеле.

3620Закрыть/разблокировать двери
3710Выключатель стоп-сигнала;

Третий стоп-сигнал;

Приборная доска.

3810Внутренние реле
3910Аудиооборудование;

Диагностический разъем;

Сирена сигнализации;

Программируемое управление дополнительным отоплением.

4015Размораживание: заднего стекла (слева), зеркала (со стороны пассажира)
4115Оттаивание: заднего стекла (правая сторона), зеркала (со стороны водителя)
427,5Блок управления и датчик ABS;

датчик ЕСП;

Выключатель стоп-сигнала.

4330Электродвигатель стеклоочистителя
4420Прикуриватель – передняя розетка на 12 В.
457,5Переключатели электростеклоподъемников и зеркал (со стороны водителя);

Электрические пассажирские стеклоподъемники.

46–Не используется
4720Электродвигатель стеклоподъемника водителя
4820Электродвигатель пассажирского окна
497,5Датчик дождя/ослепления;

Аудиооборудование;

Электродвигатель стеклоподъемника водителя;

Тревога;

Команды панели приборов.

507,5Подушка безопасности и преднатяжитель в сборе
517,5хронотахография;

Круиз-контроль;

Управление кондиционером.

527,5Реле салона
537,5Панель приборов;

Задние противотуманные фары.

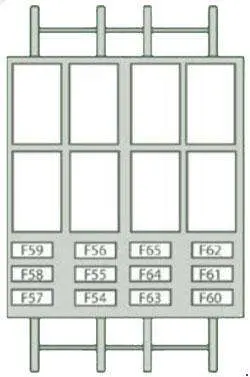

Блок предохранителей в дверной стойке

Citroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителей

Назначение предохранителей в блоке предохранителей стойки двери (2008 г.)

ЧИТАТЬ Citroen C1 (2014-2016) – Блок предохранителей

Нет.Ампер [A]описание
54–Не используется
5515Сиденья с подогревом
5615задняя розетка на 12 В;

Более легкий.

5710Электродвигатель вентиляции/отопления под сиденьем водителя
5810Индикаторы направления
59–Не используется
60–Не используется
61–Не используется
62–Не используется
6310Программируемый переключатель дополнительного обогрева
64–Не используется
6530Задний вентилятор
Вано моторе

Citroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителей

Назначение предохранителей в моторном отсеке (2008)

Нет.Ампер [A]описание
140Питание насоса ABS/ESP
250Установка подогрева дизеля
330Interruttore di Accensione
420Программируемая нагревательная горелка
520Программируемое реле управления дополнительным отоплением
640/60Вентиляторный блок (высокоскоростной)
740/50Вентиляторный блок (низкая скорость)
840Кондиционер
920Насос омывателя лобового стекла
1015Корно
117,5Дизельный отопитель и реле
147,5Дальний свет фары справа
157,5Левая фара дальнего света
167,5Блок управления двигателем
1710Блок управления двигателем
187,5Блок управления двигателем
197,5Компрессор кондиционера
2030помпа лавафари
2115Заправка топливного насоса
2220Блок управления двигателем
2330Питание электромагнитных клапанов ABS/ESP
24–Не используется
3015Передние противотуманные фары

2011, 2012

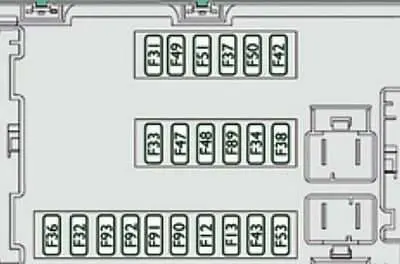

Щиток приборов

Citroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителей

Назначение блока предохранителей (2011–2012 (Великобритания))

Нет.Ампер [A]описание
127,5Правый проектор ближнего света
137,5Ближний свет левый
315Релейный источник питания
327,5Внутреннее освещение
3320Датчик батареи
3420Внутреннее освещение микроавтобуса;

Avviso ди периколо.

3610Системный звук;

Диагностический разъем;

Сирена сигнализации;

Программируемое управление дополнительным отоплением;

Управление кондиционером;

Тачиграфо;

Барабаны.

377,5Выключатель стоп-сигнала;

Третий стоп-сигнал;

Панель приборов.

3820Центральный замок
425Блок управления и датчик ABS;

датчик АСР;

датчик ЕСП;

Выключатель стоп-сигнала.

4320Электродвигатель стеклоочистителя
4720Электродвигатель стеклоподъемника водителя
4820Электродвигатель пассажирского окна
495Аудиосистема – органы управления на приборной панели
507,5Подушка безопасности и преднатяжитель в сборе
515Тачиграфо;

Круиз-контроль;

Управление кондиционером;

фонари заднего хода;

Датчик воды в дизеле.

537,5Щиток приборов
89–Не используется
907,5Левая фара дальнего света
917,5Дальний свет фары справа
927,5Левая противотуманная фара
937,5Правая противотуманная фара
Блок предохранителей в дверной стойке

Citroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителей

Назначение предохранителей в блоке предохранителей стойки двери (2011, 2012 г.в.)

Нет.Ампер [A]описание
54–Не используется
5515Сиденья с подогревом
5615Преса да 12 В
5710Программируемый дополнительный обогрев
5815Противотуманки: Левая задняя панель
5915Противотуманка: правая задняя панель
60–Не используется
61–Не используется
62–Не используется
6310Программируемый переключатель дополнительного обогрева
64–Не используется
6530Программируемый дополнительный вентилятор отопления
Вано моторе

Citroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителей

Назначение предохранителей в моторном отсеке (2011, 2012)

Нет.Ампер [A]описание
140Блок питания насоса АБС
250Дизельный предпусковой подогреватель
330Interruttore di Accensione
430помпа лавафари
840Установка салонных вентиляторов
915задняя розетка 12 вольт
1015Корно
141512-вольтовая передняя розетка
1510Более легкий
2030Насос для промывочных жидкостей
2115Заправка топливного насоса
2415Дополнительная панель для машины скорой помощи;

Зеркала.

3015Быть натертым воском

2013

Щиток приборов

Citroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителей

Назначение предохранителей в блоке предохранителей панели приборов (2013 г.)

Нет.Ампер [A]описание
127,5Правый проектор ближнего света
137,5Ближний свет левый
317,5Релейный источник питания
3210Иллюминационе делла Кабина
3315задняя розетка 12 вольт
34–Не используется
357,5фонари заднего хода;

Датчик воды в дизеле.

3615Управление центральным замком;

Барабаны.

377,5Выключатель стоп-сигнала;

Третий стоп-сигнал;

Панель приборов.

3810Центральный замок
3910Системный звук;

Диагностический разъем;

Сирена сигнализации;

Программируемое управление дополнительным отоплением;

Управление кондиционером –

Тачиграфо;

Барабаны.

4015Подогрев: заднего стекла (слева), зеркала со стороны водителя.
4115Подогрев: заднего стекла (правой стороны), зеркала заднего вида со стороны пассажира.
427,5Блок управления и датчик ABS;

датчик АСР;

датчик ЕСП;

Выключатель стоп-сигнала.

4330Электродвигатель стеклоочистителя
4420Прикуриватель – розетка 12 В.
457,5Управление дверью
46–Не используется
4720Электродвигатель стеклоподъемника водителя
4820Электродвигатель пассажирского окна
497,5Системный звук;

Панель управления;

Стеклоподъемник водителя с электроприводом.

507,5Подушка безопасности и преднатяжитель в сборе
517,5Тачиграфо;

Круиз-контроль;

Управление кондиционером.

527,5Дополнительная поставка реле
537,5Приборная панель – задний противотуманный
Блок предохранителей в дверной стойке

Citroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителей

Назначение предохранителей в блоке предохранителей стойки двери (2013 г.)

Нет.Ампер [A]описание
54–Не используется
5515Сиденья с подогревом
5615Розетка 12 вольт для заднего пассажира
5710Программируемый дополнительный обогрев
5810Боковые фонари
597,5Пневматическая подвеска
60–Не используется
61–Не используется
62–Не используется
6310Программируемый переключатель дополнительного обогрева
64–Не используется
6530Программируемый дополнительный вентилятор отопления
Copertura del Motore

Citroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителей

Назначение предохранителей в моторном отсеке (2013)

ЧИТАТЬ  Citroën C3 Pluriel (2003-2010) – блок предохранителей и реле

Нет.Ампер [A]описание
140Блок питания насоса АБС
250Дизельный предпусковой подогреватель
330Interruttore di Accensione
420Программируемый дополнительный обогрев
520Вентиляция кабины с программируемым дополнительным отоплением
640/60Максимальная скорость вентилятора кабины
740/50Минимальная скорость вентилятора кабины
840Установка салонных вентиляторов
920Насос для промывочных жидкостей
1015Корно
147,5Правый дальний свет
157,5Левый дальний свет
2030помпа лавафари
2115Заправка топливного насоса
2330Электромагнитные клапаны АБС
3015Передние противотуманные фары

2014

Щиток приборов

Citroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителей

Назначение предохранителей в блоке предохранителей панели приборов (2014 г.)

Нет.Ампер [A]описание
127,5Правая фара
137,5Левый проектор ближнего света
317,5Релейный источник питания
3210Иллюминационе делла Кабина
3315задняя розетка 12 вольт
34–Не используется
357,5Фонарь заднего хода;

Датчик воды в дизеле.

3615Управление центральным замком;

Барабаны.

377,5Стоп-сигнал;

Третий стоп-сигнал;

Панель приборов.

3810Релейный источник питания
3910Радио;

Диагностический разъем;

Сирена сигнализации;

Программируемый дополнительный обогрев;

Управление кондиционером;

Тачиграфо;

Барабаны.

4015Противотуманки: заднее стекло (слева), зеркало со стороны водителя
4115Обогрев: заднего стекла (правого), зеркала со стороны пассажира
427,5Блок управления и датчик ABS;

датчик АСР;

датчик ДСК;

Выключатель стоп-сигнала…

4330Электродвигатель стеклоочистителя
4420Прикуриватель – передняя розетка на 12 В.
457,5Управление дверью
46–Не используется
4720Электродвигатель стеклоподъемника водителя
4820Электродвигатель пассажирского окна
497,5Аудиооборудование;

Команды панели приборов;

Электростеклоподъемник со стороны водителя.

507,5Подушка безопасности и преднатяжитель в сборе
517,5Тачиграфо;

Круиз-контроль;

Управление кондиционером.

527,5Дополнительный релейный источник питания
537,5Приборная панель – задний противотуманный
Блок предохранителей в дверной стойке

Citroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителей

Назначение предохранителей в блоке предохранителей стойки двери (2014 г.)

Нет.Ампер [A]описание
54–Не используется
5515Сиденья с подогревом
5615Розетка 12 вольт для заднего пассажира
5710Программируемый дополнительный обогрев
5810Боковые фонари
597,5Пневматическая подвеска
60–Не используется
61–Не используется
62–Не используется
6310Программируемый переключатель дополнительного обогрева
64–Не используется
6530Программируемый дополнительный вентилятор отопления
Copertura del Motore

Citroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителей

Назначение предохранителей в моторном отсеке (2014)

Нет.Ампер [A]описание
140Блок питания насоса АБС
250Установка подогрева дизеля
330Interruttore di Accensione
420Программируемый дополнительный обогрев
520Программируемая вентиляция кабины с дополнительным обогревом.
640/60Максимальная скорость вентилятора кабины
740/50Минимальная скорость вентилятора кабины
840Установка вентилятора салона
920Насос для промывочных жидкостей
1015Корно
147,5Ходовые огни, прав.
157,5Ходовые огни слева
187,5Управление двигателем
197,5Компрессор кондиционера
2030помпа лавафари
2115Заправка топливного насоса
2330Электромагнитные клапаны АБС
3015Передние противотуманные фары

2016

Щиток приборов

Citroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителей

Назначение предохранителей в блоке предохранителей панели приборов (2016 г.)

ЧИТАТЬ Citroën C4 Picasso I (2008-2012) – блок предохранителей и реле

Нет.Ампер [A]описание
127,5Правая фара
137,5Левый проектор ближнего света
315Реле блока управления моторным отсеком;

Реле блока управления светом (+зажигание).

327,5Освещение кабины (+аккумулятор)
337,5Датчик контроля аккумулятора в версии Stop & Start (+аккумулятор)
347,5Внутреннее освещение микроавтобуса;

Аварийное освещение.

3610Системный звук;

Управление кондиционером;

Тревога;

Тачиграфо;

Панель отключения аккумулятора;

Программатор автономного отопления (+аккумулятор).

377,5Выключатель стоп-сигнала;

Третий стоп-сигнал;

Панель приборов (зажигание +).

3820Центральный замок (+ аккумулятор)
425Блок управления и датчик ABS;

датчик АСР;

датчик ДСК;

Выключатель стоп-сигнала.

4320Электродвигатель стеклоочистителя (замок зажигания +)
4720Электродвигатель стеклоподъемника водителя
4820Электродвигатель пассажирского окна
495Блок управления датчиками парковки;

Системный звук;

Органы управления на руле;

Центральные и боковые панели переключателей;

Вспомогательная панель переключателей;

Команда отключения аккумулятора (выключатель питания +).

507,5Блок управления подушками безопасности и преднатяжителями
515Тачиграфо;

Контроллер гидроусилителя руля;

Кондиционер;

фонари заднего хода;

Датчик воды в дизельном топливе;

Датчик расхода воздуха (замок зажигания +).

537,5Приборная панель (+ аккумулятор)
89–Не используется
907,5Светофор слева
917,5Светофор справа
927,5Левая передняя противотуманная фара
937,5Правая передняя противотуманная фара
Блок предохранителей в дверной стойке

Citroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителей

Назначение предохранителей в блоке предохранителей стойки двери (2016 г.)

Нет.Ампер [A]описание
54–Не используется
5515Сиденья с подогревом
5615Розетка 12 вольт для заднего пассажира
5710Дополнительный обогрев под сиденьями
5815Обогрев заднего стекла, левая сторона
5915Обогрев правого заднего стекла
60–Не используется
61–Не используется
62–Не используется
6310Дополнительный контроль задних пассажиров
64–Не используется
6530Дополнительный вентилятор отопителя заднего пассажира
Вано моторе

Citroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителейCitroen Jumper (2006-2018) — Блок предохранителей

Назначение предохранителей в моторном отсеке (2016)

Нет.Ампер [A]описание
140Блок питания насоса АБС
250Установка подогрева дизеля
330Замок зажигания – Запуск
440Подогреватель топлива
520/50Программируемая вентиляция салона с дополнительным отопителем (+аккумулятор)
640/60Максимальная скорость вентилятора кабины (+аккумулятор)
740/50/60Минимальная скорость вентилятора кабины (+аккумулятор)
840Установка вентилятора салона (зажигание +)
915Задняя розетка 12 В (+ аккумулятор)
1015Корно
11–Не используется
1415Передняя розетка 12 В (+ аккумулятор)
1515Прикуриватель (+батарея)
16–Не используется
17–Не используется
187,5Блок управления двигателем (+ аккумулятор)
197,5Компрессор кондиционера
2030Насос омывателя ветрового стекла/отражателя
2115Заправка топливного насоса
22–Не используется
2330Электромагнитные клапаны АБС
247,5Вспомогательная панель переключателей;

Управление и складывание наружных зеркал заднего вида (+замок зажигания).

3015Наружные зеркала с подогревом

Добавить комментарий
