Citroen DS3 (2009-2013) — Блок предохранителей

Citroen DS3 (2009-2013) — Схема блока предохранителей

Год производства: 2009, 2010, 2011, 2012, 2013.

Предохранитель прикуривателя (розетка) в Citroën DS3 2009-2013 гг. Предохранитель F9 находится в блоке предохранителей.

Блок предохранителей под приборной панелью

Блок предохранителей расположен внутри бардачка.

Нет.	Ампер [A]	описание
FH36	5	Релейный блок прицепа
FH3	–	Не используется
FH38	20	Hi-Fi усилитель
FH39	20	Не используется
FH40	30	Релейный блок прицепа

Нет.	Ампер [A]	описание
F1	15	Задний стеклоочиститель
F2	–	Не используется
F3	5	Блок управления подушками безопасности и преднатяжителями
F4	10	Кондиционер; Переключатель сцепления; Электрохромное зеркало; Насос сажевого фильтра (Дизель); Диагностический разъем; Датчик расхода воздуха (Дизель).
F5	30	Электрические стеклоподъемники; Стеклоподъемники для пассажиров; Мотор лобового стекла.
F6	30	Мотор стеклоподъемника водителя
F7	5	Потолочный светильник
F8	20	Многофункциональный экран; Системный звук; Навигационное радио; Панель управления; Сирена сигнализации.
F9	30	Преса да 12 В; Портативный источник питания для навигации.
F10	15	Органы управления на рулевом колесе
F11	15	Включить; Диагностический разъем; Контроллер автоматической коробки передач.
F12	15	Датчик дождя и света; Релейный модуль прицепа.
F13	5	Главный выключатель; Реле двигателя.
F14	15	Контроллер парктроника; Контроллер подушек безопасности; Приборная доска; Цифровой кондиционер; Коробка USB; Hi-Fi усилитель.
F15	30	Закрытие
F 16	–	Не используется
F17	40	Размораживание и размораживание заднего стекла и боковых зеркал.
SH	–	Боковая панель PARC

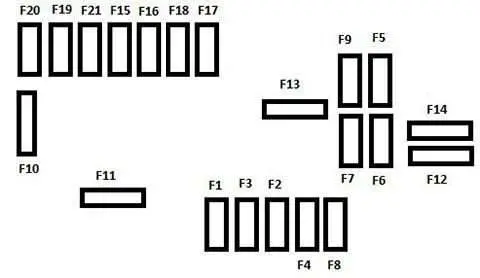

Блок предохранителей в моторном отсеке

Блок предохранителей расположен в моторном отсеке рядом с аккумуляторной батареей (слева).

ЧИТАЙТЕ Citroen C3 (2002-2009) – блок предохранителей

Нет.	Ампер [A]	описание
F1	20	Питание контроллера двигателя; Реле управления вентилятором системы охлаждения; Relè multifunzione di controllo del motore principale; ТНВД (дизель).
F2	15	Корно
F3	10	Хрустальная мойка из раковины
F4	20	Лампадин А LED
F5	15	Масляный обогреватель (дизель); Насос присадок для сажевого фильтра (дизель); Датчик расхода воздуха (дизель); Обдув отопителя и электромагнитных клапанов (VTi).
F6	10	блок управления ABS и ESP; Дополнительный стоп-выключатель.
F7	10	Электроусилитель руля; Автоматическая коробка передач.
F8	25	Контроль запуска
F9	10	Блок коммутации и защиты (Дизель)
F10	30	Подогреватель топлива (дизель); Подогреватель выхлопных газов (дизель); Топливный насос (VTi); Форсунки и катушки зажигания (бензин).
F11	40	Вентилятор отопителя
F12	30	Медленный и быстрый дворник
F13	40	Встроенный системный интерфейс питания (искровое зажигание)
F14	30	Блок питания Valvetronic (VTi)
F15	10	Светофоры справа
F 16	10	Светофоры слева
F17	15	Свет обгона слева
F18	15	Пройдите мимо светофора справа
F19	15	Датчики кислорода и электромагнитные клапаны (VTi); Электромагнитные клапаны (Дизель); Электромагнитный клапан EGR (дизель).
F20	10	Насосы, электронный термостат (VTi); Elettrovalvola temporizzatrice (THP); Датчик воды в топливе (дизель).
F21	5	Alimentazione per il controllo dell’unità di ventilazione; ABS и ESP; Турбонасос (ТНР).

Tabella fusibili MAXI

Предохранители Maxi обеспечивают дополнительную защиту электроустановок.

Нет.	Ампер [A]	описание
MF1	60	Установка вентилятора
MF2	30	Насос АБС и ЕСП.
MF3	30	Электромагнитные клапаны ABS и ESP.
MF4	60	Питание для встроенного системного интерфейса (BSI)
MF5	60	Питание для встроенного системного интерфейса (BSI)
MF6	20	Дополнительный вентилятор охлаждения (THP)
MF7	–	Блок предохранителей панели приборов
MF8	–	Не используется
