Citroen C3 (2017-2019) — Блок предохранителей
Содержание
Citroen C3 (2017-2019) — Схема блока предохранителей
Год производства: 2017, 2018, 2019.
Предохранитель прикуривателя (розетка) в Citroen C3 Предохранитель F32 (передняя розетка на 12 В) находится в блоке предохранителей 2 на панели приборов (нижний блок предохранителей).
Расположение блока предохранителей
Блоки предохранителей на приборной панели

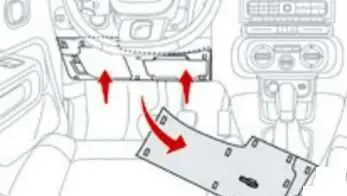

Автомобили с левым рулем:
Два блока предохранителей расположены в нижней части приборной панели под рулевым колесом.
Отвинтите крышку, потянув ее к верхнему левому углу, а затем вправо.

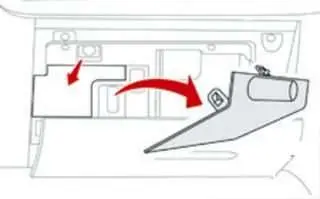

Автомобили с рулевым колесом с правой стороны:Два блока предохранителей расположены в нижней части панели приборов, в перчаточном ящике.
Откройте крышку отсека для хранения, открутите защитную крышку, снимите ее полностью и поверните назад.
Вано моторе

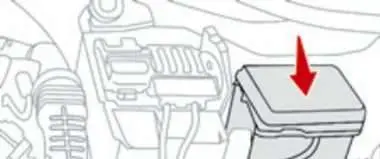

Он расположен в моторном отсеке, рядом с аккумулятором.
Схемы блока предохранителей
2017
Блок предохранителей 1 в комбинации приборов (верхний блок предохранителей)
Назначение предохранителей в блоке предохранителей 1 панели приборов
| Нет. | Усилитель [А] | описание |
|---|---|---|
| F29 | – | Не используется. |
| F30 | 30 | Обогреватель заднего стекла. |
| F31 | 10 | Зеркала с подогревом. |
| F32 | – | Не используется. |
| F33 | 40 | Электрические передние стеклоподъемники. |
| F34 | 40 | Задние электростеклоподъемники. |
| F35 | 30 | Подогрев передних сидений (кроме Великобритании). |
| F36 | – | Не используется. |
| F37 | – | Не используется. |
| F38 | – | Не используется. |
| F39 | – | Не используется. |
| F40 | – | Не используется. |

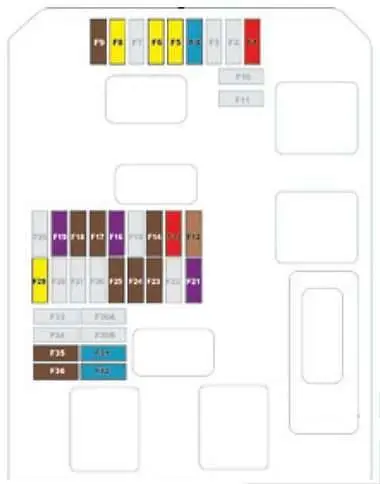

Блок предохранителей 2 в комбинации приборов (нижний блок предохранителей).
Назначение предохранителей в блоке предохранителей 2 панели приборов
| Нет. | Усилитель [А] | описание |
|---|---|---|
| F1 | 10 | Электрохромное внутреннее зеркало; Обогреватель заднего стекла; Насос сажевого фильтра (дизель); датчики парковки; Усилитель руля; система сжиженного нефтяного газа; Выключатель педали сцепления; Регулировка внешнего зеркала. |
| F10 (+) – F11 (земля) | 30 | Закройте/разблокируйте двери e Крышки бензобака (в зависимости от двигателя). |
| F13 | 10 | Датчик дождя и солнца; Кондиционер; Передняя камера. |
| F14 | 5 | Внимание; Телематический блок. |
| F 16 | 3 | Автоматическая коробка передач; Выключатель педали тормоза; Система «стоп-старт». |
| F17 | 5 | Панель приборов; Модуль обучения вождению. |
| F18 | 5 | Кондиционер; Индикатор положения рычага переключения передач (автоматическая коробка передач). |
| F19 | 3 | Органы управления на руле. |
| F21 | 3 | Переключатель или кнопка СТАРТ/СТОП. |
| F23 | 5 | Сигнальные лампы непристегнутых ремней безопасности. |
| F24 | 5 | датчики парковки; Камера заднего вида; Телематический дисплей. |
| F25 | 5 | Блок управления подушками безопасности. |
| F29 | 20 | Аудио-телематическая система. |
| F31 | 15 | Аудиосистема (аксессуары). |
| F32 | 15 | Передняя розетка 12 вольт. |
| F35 | 5 | Регулировка фар по высоте; Диагностический разъем; Дополнительный подогрев (в зависимости от комплектации). |
| F36 | 5 | Передняя лампа для чтения карт. |
| F4 | 15 | Корно |
| F6 (+) – F5 (соло) | 20 | Насос омывателя ветрового и заднего стекол. |
| F8 | 20 | Задний стеклоочиститель. |
| F9 | 5 | Передний потолочный светильник. |
Вано моторе

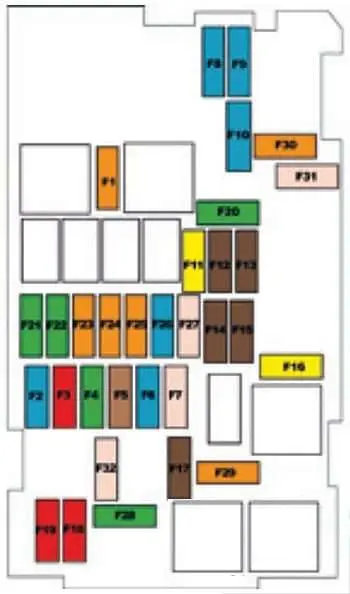

Назначение предохранителей моторного отсека
ЧИТАТЬ Citroën E-Méhari (2017-2018) – Блок предохранителей
| Нет. | Усилитель [А] | описание |
|---|---|---|
| F1 | 40 | Кондиционер. |
| F10 | 15 | Управление двигателем. |
| F11 | 20 | Управление двигателем. |
| F12 | 5 | Управление двигателем. |
| F13 | 5 | Управление двигателем. |
| F14 | 5 | Уровень заряда аккумулятора (в зависимости от двигателя). |
| F15 | 5 | Не используется. |
| F 16 | 20 | Передний противотуманный фонарь. |
| F17 | 5 | Управление двигателем. |
| F18 | 10 | Светофор справа. |
| F19 | 10 | Светофор слева. |
| F2 | 60 | АБС/ЭСП. |
| F20 | 30 | Управление двигателем. |
| F21 | 30 | Запуск (в зависимости от двигателя). |
| F22 | 30 | Не используется. |
| F23 | 40 | Стартовый блок (с функцией Stop&Start и в зависимости от двигателя). |
| F24 | 40 | Блок предохранителей в салоне. |
| F25 | 40 | Подготовка буксирного крюка. |
| F26 | 15 | Система автоматической коробки передач или СНГ. |
| F27 | 25 | Интегрированный системный интерфейс (BSI). |
| F28 | 30 | Система контроля выбросов выхлопных газов (AdBlue). |
| F29 | 40 | Дворники. |
| F3 | 50 | Блок предохранителей в салоне. |
| F30 | 40 | Маслонагревательное устройство. |
| F31 | 80 | Дополнительный подогрев (в зависимости от комплектации). |
| F32 | 80 | Усилитель руля. |
| F4 | 30 | АБС/ЭСП. |
| F5 | 70 | Интегрированный системный интерфейс (BSI). |
| F6 | 60 | Вентилятор охлаждения в сборе. |
| F7 | 80 | Интегрированный системный интерфейс (BSI). |
| F8 | 15 | Управление двигателем. |
| F9 | 15 | Управление двигателем. |
