Chrysler Voyager (2010) — блок предохранителей и реле
Применяется к новым автомобилям в годах:
за 2010 г.

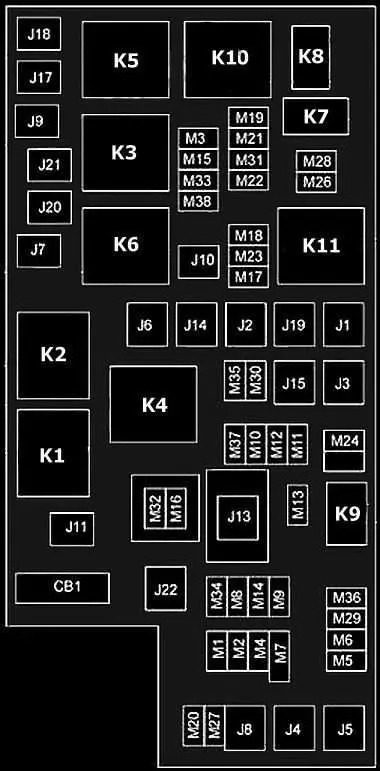

Полностью интегрированный силовой модуль (ТИПМ) он расположен в моторном отсеке рядом с аккумулятором.
Включает ножевые предохранители и мини-предохранители. Этикетка, идентифицирующая каждый предмет, может быть напечатана или оттиснена на внутренней стороне обложки. Числа на крышке TIPM соответствуют таблице ниже.
| вывод | Патронный предохранитель | мини-предохранитель | описание |
|---|---|---|---|
| J1 | Значение тока 40 ампер | – | Складное сиденье с электроприводом |
| J2 | 30А розовый | – | Модуль крышки багажника |
| J3 | 30А розовый | Модуль задней двери (узел задней двери) | |
| J4 | 25 натуральных усилителей | – | Узел водительской двери |
| J5 | 25 натуральных усилителей | – | Узел пассажирской двери |
| J6 | Значение тока 40 ампер | Главный тормозной цилиндр антиблокировочной системы/система стабилизации | |
| J7 | 30А розовый | – | Антиблокировочный тормозной клапан/система стабилизации |
| J8 | Значение тока 40 ампер | – | Сиденье с электроприводом и памятью – если имеется |
| J9 | Значение тока 40 ампер | Автомобильный двигатель с частичным нулевым уровнем выбросов / гибкое топливо | |
| J10 | 30А розовый | Реле омывателя фар/клапан точной регулировки коллектора | |
| J11 | 30А розовый | Питание модуля раздвижной двери/реле замка, модуль защиты от кражи | |
| J13 | 60 Тайна | Потребление при выключенном зажигании (IOD) — первичное | |
| J14 | Значение тока 40 ампер | – | Обогреватель заднего стекла |
| J15 | 30А розовый | – | Задний вентилятор |
| J17 | Значение тока 40 ампер | – | Соленоид стартера |
| J18 | 20 синий | Модуль управления силовым агрегатом, диапазон трансмиссии | |
| J19 | 60 Тайна | – | Вентилятор радиатора |
| J20 | 30А розовый | – | Передний стеклоочиститель |
| J21 | 20 синий | – | Передняя/задняя шайба |
| J22 | 25 натуральных усилителей | – | Модуль люка |
| M1 | – | 15 синий | Задний центральный выключатель стоп-сигнала/стоп-сигнала |
| M2 | – | – | – |
| M3 | – | 20 Тайна | Запасной предохранитель |
| M4 | – | 10 А красный | Буксирный прицеп |
| M5 | – | 25 натуральных усилителей | инвертор |
| M6 | – | 20 Тайна | Розетка №. 1 (ACC), датчик дождя |
| M7 | – | 20 Тайна | Розетка №. 2 (ВЫБОР АККУМУЛЯТОРА/АКК) |
| M8 | – | 20 Тайна | Подогрев переднего сиденья – при наличии |
| M9 | 20 Тайна | Подогрев заднего сиденья – при наличии | |
| M10 | 15 синий | При выключенном зажигании — видеосистема, спутниковое радио, DVD, громкая связь, универсальный механизм открывания гаражных ворот, туалетный столик, модуль потокового видео | |
| M11 | – | 10 А красный | Расход после выключения зажигания – климатическая система |
| M12 | – | 30 А зеленый | Усилитель (AMP)/Радио |
| M13 | 20 Тайна | Потребление при выключении зажигания: комбинация приборов, сирена, модуль часов, многофункциональный переключатель управления/ITM | |
| M14 | – | 20 Тайна | Запасной предохранитель |
| M15 | 20 Тайна | Зеркало заднего вида, комбинация приборов, многофункциональный переключатель, датчик давления в шинах, модуль свечей накаливания (только дизель), переключатель AssyShifter (эффект Холла), шумоподавление | |
| M16 | 10 А красный | Модуль подушки безопасности/модуль классификации пассажиров | |
| M17 | 15 синий | Левый задний фонарь/номерной знак/габаритный огонь, ходовые огни | |
| M18 | 15 синий | Задний правый/стояночный/ходовой свет | |
| M19 | 25 натуральных усилителей | Автоматическое отключение №1 и №2 | |
| M20 | 15 синий | Внутреннее освещение панели приборов, блока управления, модуля рулевой колонки, рулевого колеса | |
| M21 | – | 20 Тайна | Автоматическое отключение нет. 3 |
| M22 | – | 10 А красный | Правый звуковой сигнал (высокий/низкий) |
| M23 | – | 10 А красный | Левый гудок (высокий/низкий) |
| M24 | – | 25 натуральных усилителей | Задний стеклоочиститель |
| M25 | 20 Тайна | Топливный насос, подкачивающий насос дизеля — только на экспорт | |
| M26 | – | 10 А красный | Электрический переключатель зеркала заднего вида, переключатель стеклоподъемника водителя |
| M27 | 10 А красный | Замок зажигания, модуль беспроводного управления, модуль бесключевого доступа, замок рулевого управления | |
| M28 | 10 А красный | Модуль управления силовым агрегатом, передача мощности, модуль управления коробкой передач | |
| M29 | – | 10 А красный | Форма классификации пассажиров |
| M30 | 15 синий | Модуль заднего стеклоочистителя, электрическое складывание зеркал, диагностический кабель J1962. | |
| M31 | – | 20 Тайна | Замена ламп |
| M32 | – | 10 А красный | Подушка безопасности Modulo, TT EUROPE |
| M33 | 10 А красный | Модуль управления силовым агрегатом, модуль управления коробкой передач | |
| M34 | 10 А красный | Помощь при парковке, модуль системы отопителя кондиционера, омыватель фар, компас, инфракрасный датчик, камера заднего вида, задняя дверь FT Drv/Pass, фонарик, AHLM, реле обогрева кабины дизельного двигателя, вентилятор магнитолы дизельного двигателя | |
| M35 | – | 10 А красный | Зеркала с подогревом |
| M36 | – | 20 Тайна | Розетка №. 3 |
| M37 | 10 А красный | Антиблокировочная система тормозов, система стабилизации, выключатель стоп-сигналов, управление топливным насосом Rly Hi Control | |
| M38 | 25 натуральных усилителей | Электродвигатели запирания/отпирания дверей, электродвигатели запирания/отпирания задней двери |
Зеркала с подогревом, нижняя розетка на приборной панели и съемная напольная консоль в переднем положении оснащены самовосстанавливающимися предохранителями, ремонт которых должен производиться только авторизованным дилером. Сиденья с электрической регулировкой защищены предохранителем на 30 А, расположенным под сиденьем водителя. Электростеклоподъемники защищены выключателем на 25А, расположенным под приборной панелью рядом с рулевой колонкой. В случае временной или постоянной потери этих систем обратитесь за помощью к своему авторизованному дилеру.
