Chrysler Voyager (2009) — блок предохранителей и реле
Применяется к новым автомобилям в годах:
за 2009 г.

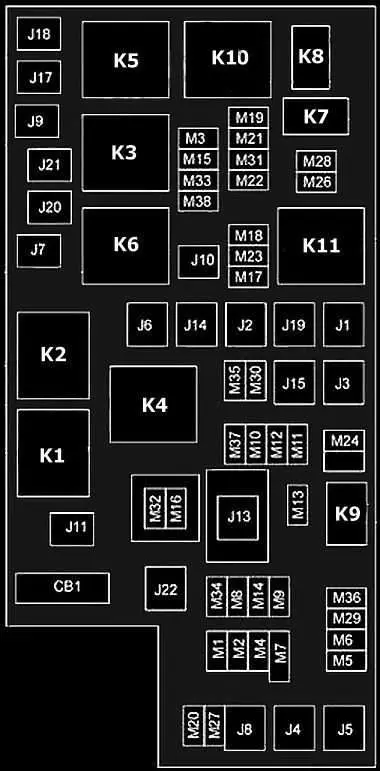

Полностью интегрированный силовой модуль (ТИПМ) он расположен в моторном отсеке рядом с аккумулятором.
Включает ножевые предохранители и мини-предохранители. Этикетка, идентифицирующая каждый предмет, может быть напечатана или оттиснена на внутренней стороне обложки. Числа на крышке TIPM соответствуют таблице ниже.
| вывод | Патронный предохранитель | Мини-предохранитель | описание |
|---|---|---|---|
| J1 | Значение тока 40 ампер | – | Складное сиденье с электроприводом |
| J2 | 30А розовый | – | Модуль крышки багажника |
| J3 | 30А розовый | – | Модуль задней двери (узел задней двери) |
| J4 | 25 натуральных усилителей | – | Узел водительской двери |
| J5 | 25 натуральных усилителей | – | Узел пассажирской двери |
| J6 | Значение тока 40 ампер | Антиблокировочная система тормозов (ABS)/насос ESP | |
| J7 | 30А розовый | Антиблокировочная тормозная система (ABS)/клапан ESP | |
| J8 | Значение тока 40 ампер | – | Сиденье с электроприводом и памятью (при наличии) |
| J9 | Значение тока 40 ампер | – | Двигатель PZEV / гибкое топливо |
| J10 | 30А розовый | – | Реле омывателя фар/клапан точной регулировки коллектора |
| J11 | 30А розовый | – | Модуль питания раздвижной двери/блок реле соломы |
| J13 | 60 Тайна | – | Расход после выключения зажигания (IOD) – основной |
| J14 | Значение тока 40 ампер | – | Обогреватель заднего стекла |
| J15 | 30А розовый | – | Задний вентилятор |
| J17 | Значение тока 40 ампер | – | Соленоид стартера |
| J18 | 20 синий | Диапазон трансмиссии модуля управления силовым агрегатом (PCM). | |
| J19 | 60 Тайна | – | Вентилятор радиатора |
| J20 | 30А розовый | – | Передний стеклоочиститель |
| J21 | 20 синий | – | Передняя/задняя шайба |
| J22 | 25 натуральных усилителей | – | Модуль люка |
| M1 | 15 синий | Центральный стоп-сигнал (CHMSL)/выключатель тормоза | |
| M2 | – | – | – |
| M3 | – | 20 Тайна | Запасной предохранитель |
| M4 | – | 10 А красный | Буксирный прицеп |
| M5 | – | 25 натуральных усилителей | инвертор |
| M6 | – | 20 Тайна | 1 розетка (ACC), датчик дождя |
| M7 | 20 Тайна | Розетка №. 2 (ВЫБОР АККУМУЛЯТОРА/АКК) | |
| M8 | – | 20 Тайна | Подогрев переднего сиденья (при наличии) |
| M9 | – | 20 Тайна | Подогрев заднего сиденья (при наличии) |
| M10 | 15 синий | При выключенном зажигании — автомобильная развлекательная система (IOD-VES), спутниковый цифровой аудиоресивер (SDARS), DVD, модуль громкой связи (HFM), универсальное устройство открывания гаражных ворот (UGDO), туалетный столик (VANITY LP), модуль потоковой передачи видео | |
| M11 | – | 10 А красный | (расход после выключения зажигания) IOD-HVAC/ATC |
| M12 | – | 30 А зеленый | Усилитель (AMP)/Радио |
| M13 | 20 Тайна | Потребление при выключении зажигания – салонный узел (IOD-CCN), сирена, модуль часов (CLK MOD), многофункциональный переключатель управления (MULTI-FCTN SW)/ITM | |
| M14 | – | 20 Тайна | Запасной предохранитель |
| M15 | – | 20 Тайна | Зеркало заднего вида (RR VW MIR), узел кабины (CCN), многофункциональный переключатель управления (MULTIFTCN SW), датчик давления в шинах (TPM), модуль свечей накаливания (GLW PLG MOD) — только для экспортных дизельных двигателей, коробка передач в сборе (эффект Холла), акустическое шумоподавление (ANC) |
| M16 | 10 А красный | Контроллер удерживающих устройств пассажиров/модуль классификации пассажиров (ORC/OCM) | |
| M17 | 15 синий | Левый задний фонарь/номер/габаритный фонарь (LT-TAIL/LIC/PRK LMP), ходовые огни | |
| M18 | 15 синий | Задний правый фонарь/стояночный/ходовой свет (RT-TAIL/PRK/RUN LMP) | |
| M19 | – | 25 натуральных усилителей | Автоматическое отключение (АСД №1 и №2) |
| M20 | – | 15 синий | Узел внутреннего освещения салона (CCN INT LIGHT), блок переключателей (SW BANK), модуль рулевого управления (SCM), переключение руля |
| M21 | – | 20 Тайна | Автоматическое отключение питания (ASD №3) |
| M22 | – | 10 А красный | Правый звуковой сигнал (сигнал RT (высокий/низкий) |
| M23 | – | 10 А красный | Левый звуковой сигнал (LT звуковой сигнал (высокий/низкий)) |
| M24 | – | 25 натуральных усилителей | Задний стеклоочиститель |
| M25 | 20 Тайна | Топливный насос (FUEL PUMP), дизельный подкачивающий насос (DSL LIFT PUMP) – только на экспорт | |
| M26 | 10 А красный | Выключатель зеркала заднего вида с электроприводом (PWR MIRR SW), переключатель стеклоподъемника водителя (DRVR WIND SW) | |
| M27 | 10 А красный | Замок зажигания (IGN SW), оконный модуль (WIN MOD), PEM. Замок рулевого управления | |
| M28 | 10 А красный | Контроллер следующего поколения (NGC), PCM, мощность передачи (TRANS FEED), TCM | |
| M29 | 10 А красный | Форма классификации пассажиров (OCM) | |
| M30 | 15 синий | Модуль заднего стеклоочистителя (RR WIPER MOD), складывающееся зеркало с электроприводом (PWR FOLD MIR), диагностический кабель J1962 | |
| M31 | – | 20 Тайна | Фонари заднего хода (Б/У ЛАМПЫ) |
| M32 | 10 А красный | Контроллер системы удержания пассажиров (ORC), TT EUROPE | |
| M33 | 10 А красный | Контроллер следующего поколения (NGC), Глобальный контроллер двигателя трансмиссии (GPEC), TCM | |
| M34 | 10 А красный | Помощь при парковке (PRK ASST), Климат-контроль, Модуль кондиционирования воздуха (HVAC MOD), Омыватели фар (HDLP WASH), Компас (COMPAS), Инфракрасный датчик, Камера заднего вида, Дверные фонари, Фонарь, AHLM, Дизельное реле, Отопитель салона , Вентиляторный охладитель – Дизель | |
| M35 | – | 10 А красный | Зеркала с подогревом |
| M36 | – | 20 Тайна | Розетка №. 3 (БАТТ) |
| M37 | 10 А красный | Антиблокировочная система тормозов (ABS), электронная программа стабилизации (ESP), выключатель стоп-сигналов (STP LP SW), управление топливным насосом Rly Hi | |
| M38 | 25 натуральных усилителей | Электродвигатели запирания/отпирания дверей (MTRS запирания/разблокировки), электродвигатели запирания/отпирания багажника |
Зеркала с подогревом, нижняя розетка на приборной панели и съемная напольная консоль в переднем положении оснащены самовосстанавливающимися предохранителями, ремонт которых должен производиться только авторизованным дилером. Сиденья с электрической регулировкой защищены предохранителем на 30 А, расположенным под сиденьем водителя. Электростеклоподъемники защищены выключателем на 25А, расположенным под приборной панелью рядом с рулевой колонкой. В случае временной или постоянной потери этих систем обратитесь за помощью к своему авторизованному дилеру.
