Chrysler Voyager (2001-2007) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2001, 2002, 2003, 2004, 2005, 2006, 2007.
Прикуриватель — это предохранители номера F6 в блоке предохранителей автомобильного комплекта.

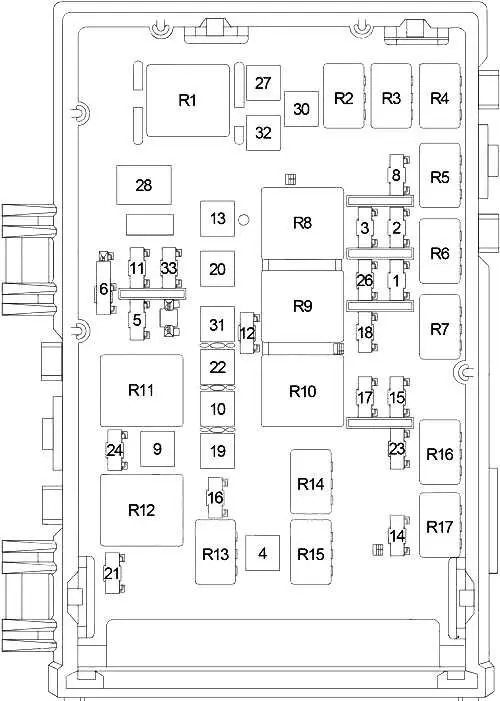

Схема блока предохранителей в моторном отсеке

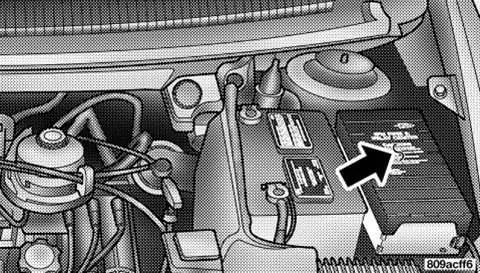

Встроенный силовой модуль расположен в моторном отсеке рядом с аккумулятором. Этот концентратор содержит предохранители и реле. Этикетка, идентифицирующая каждый предмет, напечатана на внутренней стороне обложки.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 20 | Реле передних противотуманных фар, передний модуль управления |
| 2 | 15 | Кроме экспорта: левый передний габаритный фонарь/поворотник, подсветка номерного знака, тягово-сцепное устройство, левый задний фонарь в сборе, передний блок управления. |
| 15 | На экспорт: левый габаритный фонарь, левый мотор корректора фар, подсветка номерного знака, левый задний фонарь в сборе, передний блок управления. | |
| 3 | 15 | кроме экспорта: задний правый фонарь в сборе, правый передний габаритный фонарь/указатель поворота (кроме экспорта), передний блок управления |
| 15 | Экспорт: правый габаритный фонарь, электродвигатель регулировки правой фары, переключатель фар, правый задний фонарь в сборе, передний блок управления. | |
| 4 | 30 | Реле включения/выключения переднего стеклоочистителя (реле высокого/низкого уровня переднего стеклоочистителя, модуль стеклоочистителя), передний модуль управления |
| 5 | 20 | Передний прикуриватель, радио |
| 6 | 20 | Задняя розетка, лампа консоли Flor, розетка консоли Flor |
| 8 | 20 | Реле звукового сигнала |
| 9 | 40 | Реле стартера, ABS, Передний модуль управления, Реле двигателя переднего вентилятора, Реле двигателя заднего вентилятора, Реле обогревателя, Предохранители: «14», «15» |
| 30 | 2001: Реле стартера, АБС | |
| 10 | 40 | Резистор переднего вентилятора (ручной климат-контроль), модуль переднего вентилятора (автоматический климат-контроль) |
| 11 | 20 | Модуль люка, электродвигатель заднего стеклоочистителя, магнитола, усилитель |
| 12 | 25 | Задний обогреватель кондиционера (кондиционер с ручным управлением), задний модуль питания двигателя 20 А (автоматический кондиционер) |
| 13 | 40 | Реле обогрева заднего стекла |
| 14 | 20 | Радио, передний модуль управления, реле динамика, модуль управления кузовным оборудованием, автоматический контроль температуры, дистанционный вход с защитным ключом, потолочная консоль, регулируемый ножной переключатель (кроме экспорта), DVD/CD-чейнджер, модуль сигнализации Thatcham (Великобритания), mermaid (Великобритания) |
| 15 | 2001: магнитола, реле динамика, передний модуль управления, модуль кузовного управления, потолочная консоль, модуль иммобилайзера защитного ключа, автоматический контроль температуры, модуль дистанционного входа защитного ключа | |
| 15 | 20 | Бензин: Реле управления коробкой передач (соленоид коробки передач/выключатель давления в сборе, модуль управления трансмиссией) |
| 20 | Дизель: реле подкачивающего насоса, обогрев кабины | |
| 16 | 25 | Бензин: реле автоматического отключения (блок управления силовым агрегатом, катушка зажигания, топливная форсунка) |
| 25 | Дизель: реле ECM/PCM (модуль управления двигателем, генератор, датчик массового расхода воздуха, соленоид давления топлива, реле подогрева плюс, датчик положения распределительного вала, соленоид рециркуляции отработавших газов, муфта компрессора кондиционера, реле вентилятора радиатора: № 1, № 2). п.3) | |
| 17 | 20 | Бензин: модуль управления силовым агрегатом, реле топливного насоса. |
| 20 | Дизель: Реле подогревателя топлива (подогреватель картера, подогреватель топлива) | |
| 18 | 15 | Реле муфты компрессора кондиционера, переключатель электрического зеркала заднего вида, реле регулируемой педали (кроме экспортного), реле складывания зеркала заднего вида для пассажира (экспортный), замок зажигания (экспортный), модуль сигнализации Thatcham (Великобритания), модуль дистанционного управления ключом Sentry (экспортный) |
| 20 | 2001: Реле муфты компрессора кондиционера, реле складывания зеркала заднего вида для пассажира (экспорт), электрический переключатель зеркал заднего вида | |
| 19 | 40 | Модуль управления кузовом |
| 20 | 40 | Модуль управления кузовом |
| 30 | Усилитель звука | |
| 21 | 25 | АБС |
| 22 | 40 | Выключатель питания сиденья (выключатель питания сиденья водителя/пассажира, модуль подогрева сиденья водителя/пассажира, модуль памяти сиденья/зеркала) |
| 23 | 10 | Замок зажигания (модуль дистанционного ввода ключей Sentry, модуль системы помощи при парковке, модуль сигнализации Thatcham (Великобритания)) |
| 24 | 20 | Блок управления кузовным оборудованием, комбинация приборов, центр сообщений (высокая линия), повторитель левый/правый (экспорт) |
| 26 | 20 | Выключатель стоп-сигнала |
| 27 | 40 | Бензин: реле вентилятора радиатора |
| 40 | Дизель: реле вентилятора радиатора №. 2 | |
| 28 | 40 | Электрический переключатель окон |
| 30 | 40 | Реле омывателя фар (экспорт), передний модуль управления |
| 31 | 40 | Двойная раздвижная дверь, правая раздвижная дверь, левая раздвижная дверь |
| 32 | 40 | Модуль люка (кроме экспорта), модуль двери багажника с электроприводом |
| 33 | 15 | Мотор насоса переднего омывателя, мотор насоса заднего омывателя |
| 4 | 8 | Электрозеркало левое/правое |
| 7 | 13 | Розетка питания, розетка консоли Flor, разъем канала передачи данных |
| R1 | – | |
| R2 | Омыватели фар (экспорт) | |
| R3 | Парковый светильник | |
| R4 | Корно | |
| R5 | Передний противотуманный фонарь | |
| R6 | Муфта компрессора кондиционера | |
| R7 | Бензин: топливный насос | |
| Дизель: подогреватель топлива | ||
| R8 | Обогреватель заднего стекла | |
| R9 | Задний двигатель вентилятора | |
| R10 | Передний двигатель 20 | |
| R11 | Аксессуар | |
| R12 | закуска | |
| R13 | Бензин: автоматическое отключение | |
| Дизель: ЕСМ/PCM | ||
| R14 | Стеклоочиститель переднего стекла высокий/нижний | |
| R15 | Включен стеклоочиститель переднего стекла | |
| R16 | Бензин: проверка коробки передач | |
| Дизель: подкачивающий насос | ||
| R17 | Оратор | |
