Chrysler 200 и 200C (2011-2014 гг.) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2011, 2012, 2013, 2014.

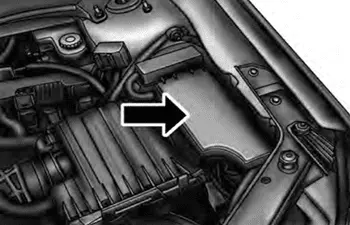

Расположение блока предохранителей
Полностью интегрированный модуль распределения питания расположен в моторном отсеке, рядом с воздушным фильтром. Этот концентратор содержит вставки предохранителей и мини-предохранители. Под крышкой находится этикетка, идентифицирующая компоненты и схемы.

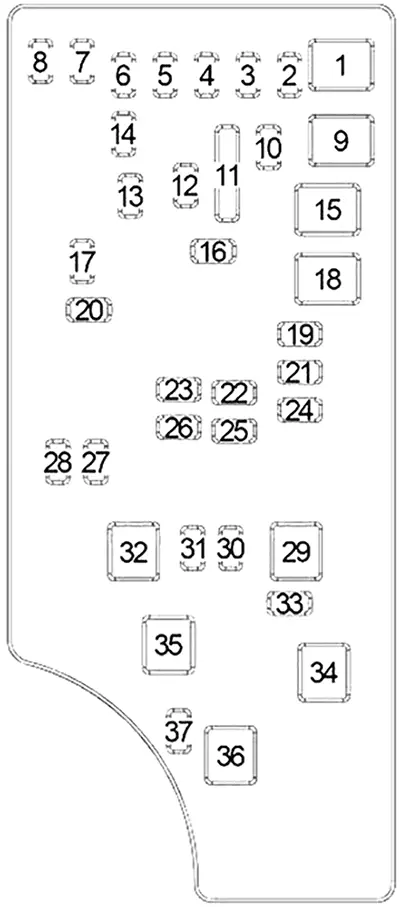

| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 40A | Электропитание маркизы (при наличии) |
| 2 | 20 | Мощность полного привода |
| 3 | 10 А. | Питание от аккумулятора – стоп-сигнал/выключатель тормоза. |
| 4 | 10 А. | Выключатель питания |
| 5 | 20 | Прицеп (если есть) |
| 6 | 10 А. | ДВС/электрозеркала/кондиционер. |
| 7 | 30A | Отключение датчика триггера 1 (IOD) |
| 8 | 30A | Отключение датчика триггера 2 (IOD) |
| 9 | 40A | Работает от аккумулятора — сиденья с электроприводом (при наличии) / воздушный насос PZEV (при наличии) |
| 10 | 20 | Страхование электроэнергии CCN |
| 11 | 15A | розетка |
| 12 | 20 | – |
| 13 | 20 | Interruttore di Accensione |
| 14 | 10 А. | Панель инструментов |
| 15 | 40A | Реле питания аккумулятора вентилятора радиатора |
| 16 | 15A | Зажигание/Аксессуары, Прикуриватель/Люк на крыше |
| 17 | 10 А. | Модуль беспроводного управления IOD Power |
| 18 | 40A | Электропитание Контактное реле Автоматическая остановка двигателя |
| 19 | 20 | Усилитель мощности 1 и усилитель 2 |
| 20 | 15A | Радио |
| 21 | 10 А. | Сирена (если имеется) |
| 22 | 10 А. | Стартер зажигания, кондиционер, датчик компаса |
| 23 | 15A | Реле автоматической остановки двигателя 3 |
| 24 | 25A | Электрический люк |
| 25 | 10 А. | Обогрев зеркала |
| 26 | 15A | Реле автоматической остановки двигателя 2 |
| 27 | 10 А. | Электрический модуль защиты пассажиров/контроль безопасности пассажиров (ORC) |
| 28 | 10 А. | Питание модуля защиты пассажиров/модуля классификации пользователей |
| 29 | – | – |
| 30 | 20 | Подогрев сидений, если имеется |
| 31 | 10 А. | Лампа омывателя (если имеется) |
| 32 | 30A | Автоматическая остановка двигателя 1 |
| 33 | 10 А. | Разъем питания аккумулятора/диагностического канала/контроллер трансмиссии (PCM) |
| 34 | 30A | Силовой модуль ABS (при наличии)/ESP (при наличии) |
| 35 | 40A | Питание модуля ABS (при наличии)/модуля ESP (при наличии) |
| 36 | 30A | Работает от аккумулятора — модуль двери пассажира (PDM) / модуль двери водителя (DDM) |
| 37 | 25A | Электрический модуль маркизы (при наличии) |
