Chevrolet Volt (2016-2019…) — блок предохранителей
Chevrolet Volt (2016-2019…) — Схема блока предохранителей
Год производства: 2016, 2017, 2018, 2019.
Предохранители прикуривателя (розетки) в Шевроле Вольт Выключатели CB1 (передняя вспомогательная розетка) и CB2 (задняя вспомогательная розетка) расположены в блоке предохранителей на панели приборов.
Блок предохранителей панели приборов
Расположение блока предохранителей
Он расположен на панели приборов со стороны водителя, за крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в комбинации приборов (2016-2019 гг.)
| Нет. | описание |
|---|---|
| F1 | пустой |
| F2 | пустой |
| F3 | пустой |
| F4 | Вентилятор для отопления, вентиляции и кондиционирования воздуха |
| F5 | Модуль управления кузовным оборудованием 2 |
| F6 | пустой |
| F7 | 2016-2017: Пустой; 2018-2019: НГМ. |
| F8 | Модуль управления кузовным оборудованием 3 |
| F9 | Модуль топливного насоса |
| F10 | пустой |
| F11 | пустой |
| F12 | пустой |
| F13 | пустой |
| F14 | пустой |
| F15 | пустой |
| F 16 | пустой |
| F17 | Разъем для передачи данных |
| F18 | Модуль управления кузовным оборудованием 7 |
| F19 | Gruppo |
| F20 | Модуль управления кузовным оборудованием 1 |
| F21 | Модуль управления кузовным оборудованием 4 |
| F22 | Модуль управления кузовным оборудованием 6 |
| F23 | OnStar |
| F24 | Воздушная подушка |
| F25 | выставка |
| F26 | 2016-2018: Информационно-развлекательная система; 2019: Универсальная последовательная шина. |
| F27 | пустой |
| F28 | пустой |
| F29 | Верхняя консоль |
| F30 | Радио; Информационно-развлекательная система. |
| F31 | Органы управления на рулевом колесе |
| F32 | Модуль управления кузовным оборудованием 8 |
| F33 | Отопление, вентиляция, кондиционирование; Встроенный датчик солнечного света. |
| F34 | Пассивный вход; Пассивный запуск. |
| F35 | Заднее крепление |
| F36 | Caricabatterie |
| F37 | пустой |
| F38 | пустой |
| F39 | пустой |
| F40 | пустой |
| F41 | пустой |
| F42 | пустой |
| Автоматические прерывания | |
| CB1 | Передняя вспомогательная розетка |
| CB2 | Задняя вспомогательная розетка |
| Реле | |
| R1 | пустой |
| R2 | Аксессуарное питание сохраняется |
| R3 | Портелло |
| R4 | пустой |
| R5 | пустой |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Он расположен в моторном отсеке со стороны водителя.

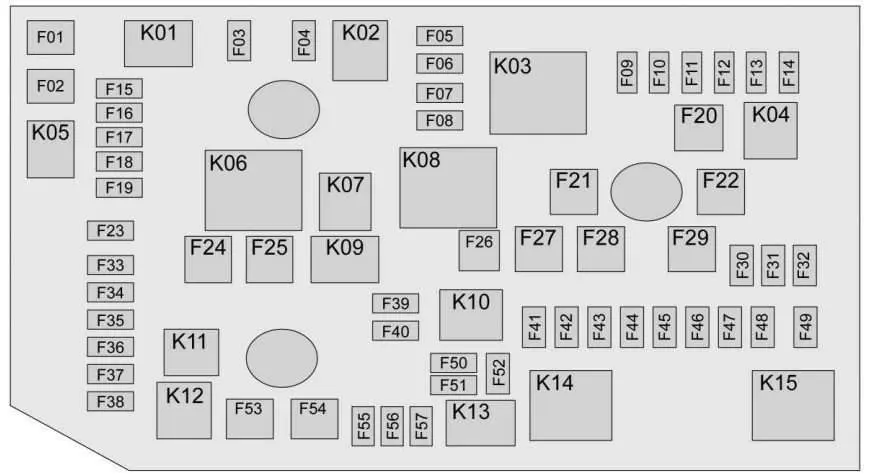

Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке (2016-2019 гг.)
ЧИТАТЬ Chevrolet Silverado (2014-2016) – блок предохранителей и реле
| Нет. | описание |
|---|---|
| F01 | пустой |
| F02 | пустой |
| F03 | Не иди домой |
| F04 | Модуль управления двигателем |
| F05 | Аэрозатвор |
| F06 | Модуль тягового инвертора 1 |
| F07 | Модуль тягового инвертора 2 |
| F08 | Модуль управления двигателем |
| F09 | Модуль климат-контроля |
| F10 | Модуль управления интеграцией автомобиля |
| F11 | Электрический усилитель тормозов |
| F12 | Перезаряжаемая система хранения энергии |
| F13 | Модуль управления обогревом салона |
| F14 | Модуль управления охлаждающим нагревателем |
| F15 | выбросы |
| F 16 | Катушки зажигания |
| F17 | Модуль управления двигателем |
| F18 | пустой |
| F19 | пустой |
| F20 | Электрический усилитель тормозов |
| F21 | Передний стеклоочиститель |
| F22 | Антиблокировочная система насоса |
| F23 | Дворники |
| F24 | пустой |
| F25 | пустой |
| F26 | пустой |
| F27 | Модуль антиблокировочной системы |
| F28 | Поставка окон слева |
| F29 | Грязеотделитель заднего стекла |
| F30 | Зеркала с подогревом |
| F31 | пустой |
| F32 | Переменные функции |
| F33 | пустой |
| F34 | Корно |
| F35 | Система накопления энергии для нескольких заправок хладагента |
| F36 | Светофор справа |
| F37 | Светофор слева |
| F38 | пустой |
| F39 | пустой |
| F40 | пустой |
| F41 | Коррере Кривошипно-шатунный механизм |
| F42 | Выполнить; Кривошипный механизм 3. |
| F43 | пустой |
| F44 | Рабочая температура модуля ток напряжение, кривошип |
| F45 | Рулевое колесо с подогревом |
| F46 | Запускаем модуль управления интеграцией автомобиля, проворачиваем |
| F47 | пустой |
| F48 | пустой |
| F49 | пустой |
| F50 | пустой |
| F51 | пустой |
| F52 | Модуль управления двигателем; Инверторный модуль тяговой мощности. |
| F53 | Левый вентилятор охлаждения |
| F54 | Правый вентилятор охлаждения |
| F55 | Электрический насос |
| F56 | пустой |
| F57 | пустой |
| Реле | |
| K01 | пустой |
| K02 | пустой |
| K03 | Модуль управления двигателем |
| K04 | 2016-2018: Пустой; 2019: Функция предупреждения о защите пешеходов. |
| K05 | пустой |
| K06 | пустой |
| K07 | пустой |
| K08 | пустой |
| K09 | пустой |
| K10 | пустой |
| K11 | пустой |
| K12 | Ослепительные фары |
| K13 | пустой |
| K14 | Выполнить; Кривошипный механизм. |
| K15 | Грязеотделитель заднего стекла |
| K16 | Печатная плата реле звукового сигнала |
| K17 | пустой |
| K18 | пустой |
| K19 | Плата реле насоса охлаждающей жидкости |
| K20 | пустой |
| K21 | пустой |
| K22 | Фронтальная стиральная машина |
| K23 | пустой |
Блок предохранителей в задней части салона
Расположение блока предохранителей
Он расположен в центре заднего отсека, под погрузочным полом.

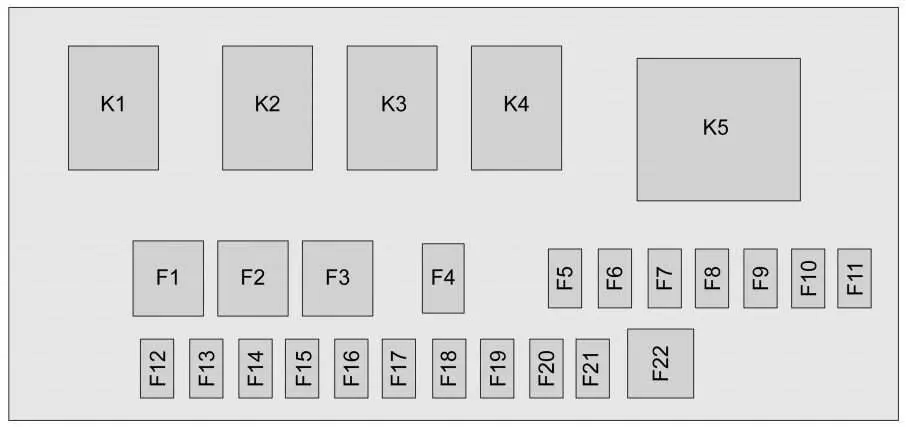

Схема блока предохранителей
Назначение предохранителей и реле в багажнике (2016-2019 гг.)
ЧИТАТЬ Chevrolet HHR (2006-2011) – блок предохранителей и реле
| Нет. | описание |
|---|---|
| F1 | 2016-2018: Пустой; 2019: Сиденье с электроприводом. |
| F2 | пустой |
| F3 | пустой |
| F4 | 2016-2018: Пустой; 2019: Поясничный контроль водителя; Ключевой проход. |
| F5 | Защита пешеходов |
| F6 | Встроенный модуль зарядного устройства. |
| F7 | Подогрев переднего сиденья |
| F8 | Подогрев переднего сиденья |
| F9 | Переключатели водительской двери/зеркала |
| F10 | пустой |
| F11 | Усилитель звука |
| F12 | Подсветка переключателя на руле |
| F13 | пустой |
| F14 | пустой |
| F15 | пустой |
| F 16 | пустой |
| F17 | пустой |
| F18 | пустой |
| F19 | Обнаружение препятствий |
| F20 | Топливо |
| F21 | Подогрев заднего сиденья |
| F22 | Электростеклоподъемники справа |
| Реле | |
| K1 | пустой |
| K2 | пустой |
| K3 | пустой |
| K4 | пустой |
| K5 | пустой |
