Chevrolet Spin (2013-2018) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2013, 2014, 2015, 2016, 2017, 2018.
Блок предохранителей в моторном отсеке
Блок предохранителей расположен в передней левой части моторного отсека. Разблокируйте крышку, поднимите ее и снимите.
Некоторые из главных предохранителей расположены в коробке над положительным выводом аккумуляторной батареи. При необходимости замените его у дилера Chevrolet.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 25A | Не используется |
| 2 | 7.5A | наружное зеркало заднего вида |
| 3 | 5A | Не используется |
| 4 | 25A | Не используется |
| 5 | 30A | модуль АБС |
| 6 | 5A | Не используется |
| 7 | 15A | Не используется |
| 8 | 15A | модуль автоматической коробки передач |
| 9 | 5A | регулятор управляющего напряжения |
| 10 | 10 А. | Не используется / Регулировка фар по высоте |
| 11 | вентиляции | задний стеклоочиститель |
| 12 | 30A | Обогреватель заднего стекла |
| 13 | 10 А. | Не используется |
| 14 | 7.5A | Не используется (двигатель ECONO.FLEX). Обогрев наружных зеркал заднего вида (дизельные и бензиновые двигатели) |
| 15 | вентиляции | Не используется |
| 16 | 25A | Не используется |
| 17 | 10 А. | Насос холодного запуска (двигатель ECONO.FLEX). Датчик давления топлива (ДИЗЕЛЬНЫЙ двигатель). Не используется (двигатель НАФТА — Аргентина) |
| 18 | 10 А. | Модуль управления двигателем/модуль автоматической коробки передач |
| 19 | вентиляции | бензонасос |
| вентиляции | 15A | Не используется (ECONO.FLEX и бензиновые двигатели) |
| 10 А. | Не использовался (дизель) | |
| 21 | 10 А. | Катушка реле вентилятора двигателя/катушка реле кондиционера (ECONO.FLEX и бензиновые двигатели). разгрузочный затвор; Модуль управления двигателем / катушка реле вентилятора двигателя / катушка реле кондиционера / катушка реле подогревателя топлива (дизельный двигатель) |
| 22 | 10 А. | Не используется |
| 23 | 10 А. | Модуль управления двигателем |
| 24 | 10 А. | Мойщики окон и средства для мытья окон |
| 25 | 10 А. | Насос холодного запуска (двигатель ECONO.FLEX). Не используется (дизельные и бензиновые двигатели) |
| 26 | 10 А. | Модуль управления двигателем, массовый расход воздуха (ECONO.FLEX и бензиновые двигатели). Дыхательный клапан (дизельный двигатель) |
| 27 | 10 А. | Не используется |
| 28 | 10 А. | Модуль управления двигателем, лямбда-зонд (ECONO.FLEX и бензиновые двигатели). Датчик кислорода (дизельный двигатель) |
| 29 | вентиляции | Модуль управления двигателем |
| тридцать | 15A | Не использовался (дизельный двигатель). Впрыск и контроль впрыска (ECONO.FLEX и бензиновые двигатели) |
| 31 | 10 А. | Дальний свет (левая сторона) |
| 32 | 10 А. | Дальний свет (правая сторона) |
| 33 | 15A | Модуль управления двигателем (ECONO.FLEX и бензиновые двигатели) |
| 5A | Не использовался (дизель) | |
| 34 | 15A | Корно |
| 35 | 10 А. | компрессор кондиционера |
| 36 | 10 А. | передний противотуманный фонарь |
| 1 | 40A | модуль АБС |
| 2 | 30A | Очиститель окон |
| 3 | 40A | Управление отоплением, вентиляцией и кондиционированием воздуха |
| 4 | 30A | Подушка безопасности/Автоматическая разблокировка/Приборная панель/Педаль сцепления/Регулировка фар |
| 5 | 40A | Не используется |
| 6 | 30A | Подогреватель топлива (дизельный двигатель). Не используется (ECONO.FLEX и бензиновые двигатели) |
| 7 | 40A | Не используется |
| 8 | 30A | Вентилятор двигателя (ECONO.FLEX и бензиновые двигатели) |
| 40A | Вентилятор двигателя (дизельный двигатель) | |
| 9 | 40A | Вентилятор двигателя (ECONO.FLEX и бензиновые двигатели) |
| 60A | Вентилятор двигателя (дизельный двигатель) | |
| 10 | 30A | Не используется (ECONO.FLEX и бензиновые двигатели) |
| 60A | Свеча накаливания (дизельный двигатель) | |
| 11 | 30A | Аксенсионе дель моторе |
| RLY1 | Запускаем и запускаем реле | |
| RLY2 | бензонасос | |
| RLY3 | Не используется (ECONO.FLEX и бензиновые двигатели). Вентилятор радиатора (дизельный двигатель) | |
| RLY4 | неиспользуемый | |
| RLY5 | Датчики двигателя/реле впрыска/реле трансмиссии | |
| RLY6 | Вентилятор двигателя – высокий | |
| RLY7 | Аксенсионе дель моторе | |
| RLY8 | Вентилятор двигателя – низкий | |
ЧИТАТЬ Chevrolet Camaro (2016-2018) – блок предохранителей и реле

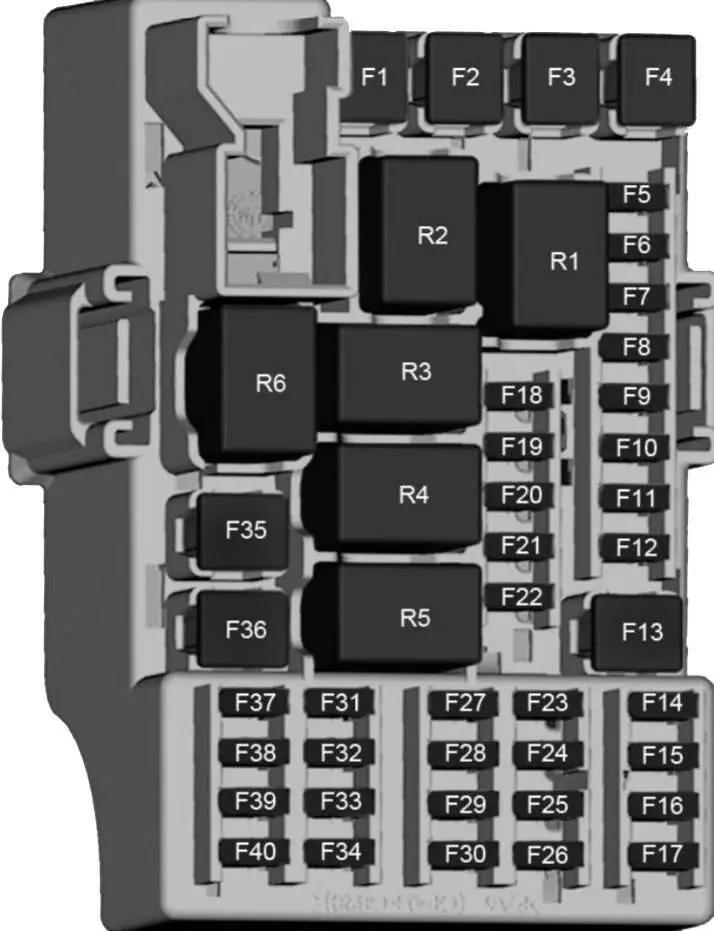

Блок предохранителей на приборной панели
Блок предохранителей расположен на левой стороне приборной панели. Для доступа снимите крышку нижней панели.
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | – | неиспользуемый |
| F2 | – | неиспользуемый |
| F3 | 25A | Ветровое стекло с электроприводом и комфортным закрыванием (при наличии) |
| F4 | – | неиспользуемый |
| F5 | вентиляции | Контрольная лампа / Сигнальная лампа обогрева заднего стекла / Стоп-сигнал / Подсветка номерного знака / Управление реле системы стеклоочистителей / Управление реле зажигания / Сигнал зажигания для управления модулем двигателя / Управление зажиганием, реле модуля замка задней двери / Активация тормозной системы / Контрольная лампа системы кондиционирования |
| F6 | вентиляции | Сигнальная лампа блокировки дверей (автомобили с противоугонной сигнализацией) / Управление реле обогрева заднего стекла / Управление вспомогательным реле |
| F7 | 30A | Левый ближний свет/Левый задний фонарь/Правый боковой габаритный фонарь/Левый стоп-сигнал/Левый указатель поворота |
| F8 | 30A | Правый ближний свет/Правый задний фонарь/Левый боковой габаритный фонарь/Правый стоп-сигнал/Правый указатель поворота |
| F9 | 25A | Контрольная лампа модуля HVAC/реле заднего стеклоочистителя |
| F10 | вентиляции | Подсветка приборной панели / Задний правый указатель поворота / Подсветка рычага автоматической коробки передач / Фонарь заднего хода / Правый дневной ходовой огонь / Реле управления системой блокировки колес (Spin Activ) |
| F11 | вентиляции | Задний левый указатель поворота / Плафон освещения / Левый дневной свет / Блокировка АКПП |
| F12 | 30A | Система блокировки дверцы/крышки топливного бака |
| F13 | – | неиспользуемый |
| F14 | 10 А. | Система блокировки задней двери/Система блокировки запасного колеса (Spin Activ) |
| F15 | 10 А. | Система подушек безопасности/автоматическая разблокировка |
| F 16 | 15A | Разъем канала передачи данных (DLC) |
| F17 | 2A | Interruttore di Accensione |
| F18 | 10 А. | Модуль управления отоплением, вентиляцией и кондиционированием воздуха |
| F19 | 7.5A | Переключатель ветрового стекла с удобным замком на всех 4 дверях |
| F20 | – | неиспользуемый |
| F21 | – | неиспользуемый |
| F22 | 15A | информационно-развлекательная система |
| F23 | – | неиспользуемый |
| F24 | 10 А. | Датчики парковки |
| F25 | – | неиспользуемый |
| F26 | 10 А. | панель инструментов |
| F27 | 10 А. | Система подушек безопасности/автоматическая разблокировка |
| F28 | 10 А. | панель инструментов |
| F29 | 7.5A | переключатель педали сцепления |
| F30 | 10 А. | Не используется/регулировка фар |
| F31 | – | неиспользуемый |
| F32 | 10 А. | Модуль управления отоплением, вентиляцией и кондиционированием воздуха |
| F33 | – | неиспользуемый |
| F34 | 2A | Подсветка рулевого колеса |
| F35 | 25A | Электролобовое стекло без удобного закрывания (дизельный двигатель) |
| F36 | 25A | Электропривод заднего стекла без удобного закрывания (дизельный двигатель) |
| F37 | – | неиспользуемый |
| F38 | вентиляции | Розетка/прикуриватель |
| F39 | 10 А. | информационно-развлекательная система |
| R1 | – | |
| R2 | – | |
| R3 | Система блокировки задней двери/Система блокировки запасного колеса (Spin Activ) | |
| R4 | Замок задней двери (Spin Activ) / Замок запасного колеса (Spin Activ) | |
| R5 | Модуль отопления, вентиляции и кондиционирования | |
| R6 | Прикуриватель/Розетка/Радио | |
